Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

TAEGUTEC | Каталог TAEGUTEC 2015 Металлорежущий инструмент и оснастка (Всего 1627 стр.)

Машинные развертки TaeguTec со сменными режущими многолезвиными головками из твердого сплава Описание Прямые зубья В основном используется для об

1451 Каталог TAEGUTEC 2015 Металлорежущий инструмент и инструментальная оснастка Стр.TD38

1451 Машинные развертки TaeguTec со сменными режущими многолезвиными головками из твердого сплава Описание Прямые зубья В основном используется для об Каталог TAEGUTEC 2015 Металлорежущий инструмент и инструментальная оснастка для металлообрабатывающих станков Точение Фрезерование Сверление Стр. TD38

Машинные развертки TaeguTec со сменными режущими многолезвиными головками из твердого сплава Описание Прямые зубья В основном используется для об

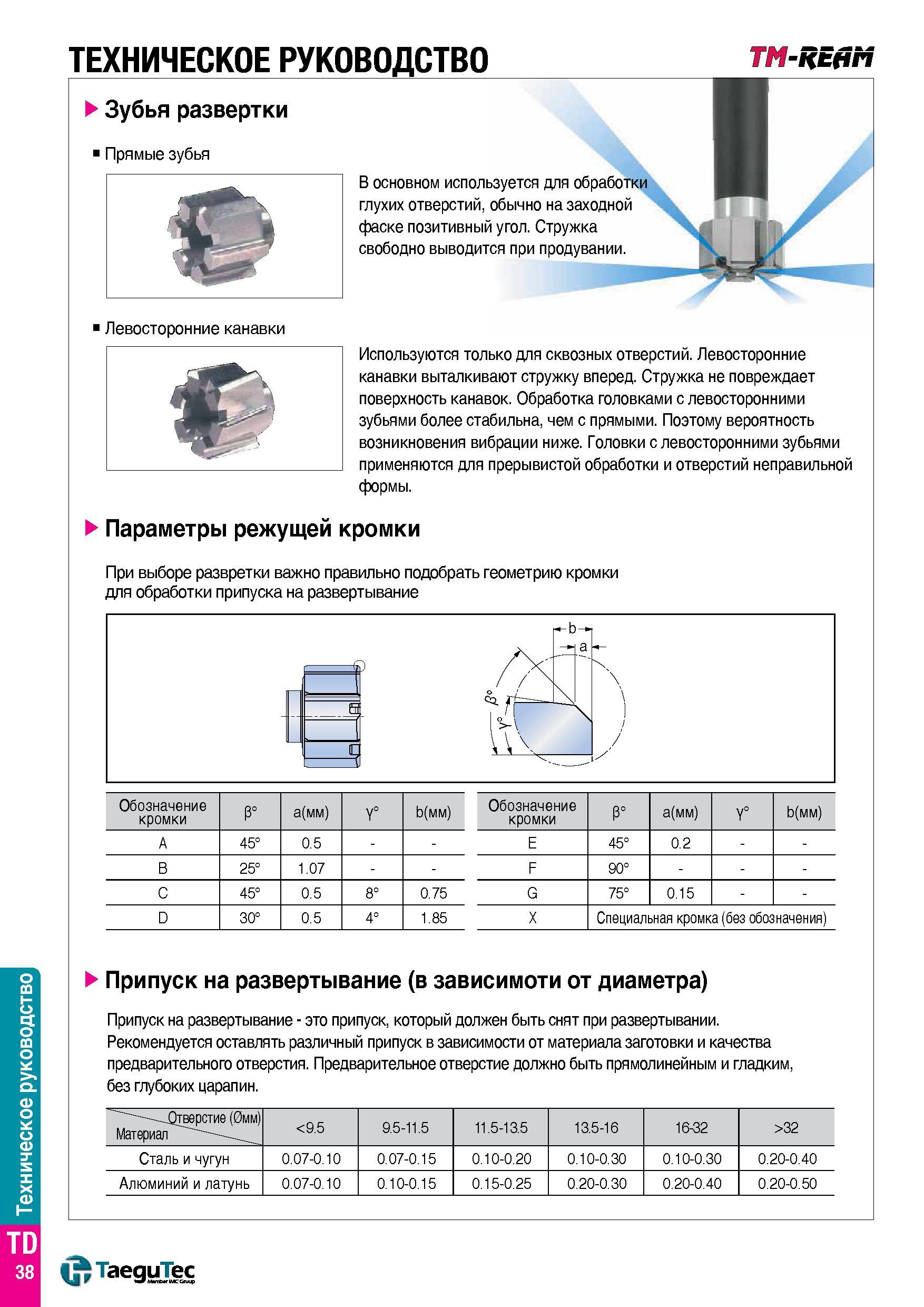

Машинные развертки TaeguTec со сменными режущими многолезвиными головками из твердого сплава Описание Прямые зубья В основном используется для обработки глухих отверстий, обычно на заходной фаске позитивный угол. Стружка свободно выводится при продувании. Используются только для сквозных отверстий. Левосторонние канавки выталкивают стружку вперед. Стружка не повреждает поверхность канавок. Обработка головками с левосторонними зубьями более стабильна, чем с прямыми. Поэтому вероятность возникновения вибрации ниже. Головки с левосторонними зубьями применяются для прерывистой обработки и отверстий неправильной формы. Параметры режущей кромки При выборе развретки важно правильно подобрать геометрию кромки для обработки припуска на развертывание Обозначение кромки Р° а(мм) Y° Ь(мм) Обозначение кромки Р° а(мм) Y° Ь(мм) A 45° 0.5 E 45° 0.2 B 25° 1.07 F 90° - C 45° 0.5 8° 0.75 G 75° 0.15 D 30° 0.5 4° 1.85 X Специальная кромка (без обозначения) Припуск на развертывание (в зависимоти от диаметра) Припуск на развертывание - это припуск, который должен быть снят при развертывании. Рекомендуется оставлять различный припуск в зависимости от материала заготовки и качества предварительного отверстия. Предварительное отверстие должно быть прямолинейным и гладким, без глубоких царапин. Отверстие (0мм) Материал <9.5 9.5-11.5 11.5-13.5 13.5-16 16-32 >32 Сталь и чугун 0.07-0.10 0.07-0.15 0.10-0.20 0.10-0.30 0.10-0.30 0.20-0.40 Алюминий и латунь 0.07-0.10 0.10-0.15 0.15-0.25 0.20-0.30 0.20-0.40 0.20-0.50 TaeguTec Техническое руководство TM-REfiH Зубья развертки




См.также / See also :

Указатель выборочных страниц каталога оснастки и инструмента TAEGUTEC 2015 на русском языке




Каталог TAEGUTEC 2015 Металлорежущий инструмент и оснастка (Всего 1627 стр.)

1448 ТЕХНИЧЕСКОЕ РУКОВОДСТВО -DEEP сплавы для применения по ISO Сплавы Диапазон применения по ISO 10 15 20 25 30 35 40 P TB20X TB25X M TB25X TB33X K T Каталог TAEGUTEC 2015 Металлорежущий инструмент и инструментальная оснастка для металлообрабатывающих станков Точение Фрезерование Сверление Стр. TD351448 1449 Техническое руководство T-DEEF рекомендации по подбору диаметра сверла Применение Тип BTA и BTS Диаметр сверла 12 6 - 65 0мм Допуск отверстия IT9 Каталог TAEGUTEC 2015 Металлорежущий инструмент и инструментальная оснастка для металлообрабатывающих станков Точение Фрезерование Сверление Стр. TD361449 1450 ТЕХНИЧЕСКОЕ РУКОВОДСТВО T-DEEF расход соЖ для сверл HFD Зависимость глубины сверления от диаметра 5 15 14 13 12 11 10 1 У У 30 00 -30 99 31 00 -3 Каталог TAEGUTEC 2015 Металлорежущий инструмент и инструментальная оснастка для металлообрабатывающих станков Точение Фрезерование Сверление Стр. TD371450 1452 ТЕХНИЧЕСКОЕ РУКОВОДСТВО -REAM сборка Первая сборка - Очистить посадочное место на державке (Рис О) - Очистить крепежный конус головки - Установит Каталог TAEGUTEC 2015 Металлорежущий инструмент и инструментальная оснастка для металлообрабатывающих станков Точение Фрезерование Сверление Стр. TD391452 1453 Техническое руководство TB-REfiM типы отверстий Сквозное отверстие В корпусе развертки для сквозных отверстий отверстие для подачи СОЖ расположен Каталог TAEGUTEC 2015 Металлорежущий инструмент и инструментальная оснастка для металлообрабатывающих станков Точение Фрезерование Сверление Стр. TD401453 1454 ТЕХНИЧЕСКОЕ РУКОВОДСТВО m-REfIM Передние углы и геометрии режущих кромок 4 стандартных угла в плане 3 стандартных угла резания Обозначение Угол ( Каталог TAEGUTEC 2015 Металлорежущий инструмент и инструментальная оснастка для металлообрабатывающих станков Точение Фрезерование Сверление Стр. TD411454
