Маркировка твердосплавных пластин для токарных резцов с механическим креплением СМП Система обозначения инструмента по международному стандарту ИСО Часть 1

12 Каталог GESAC 2015 Станочный металлорежущий инструмент Сборный с СРП и монолитный Стр.006

12 Маркировка твердосплавных пластин для токарных резцов с механическим креплением СМП Система обозначения инструмента по международному стандарту ИСО Часть 1 Каталог GESAC 2015 Металлорежущий инструмент для промышленного станочного оборудования Токарные резцы со сменными режущими пластинами Фрезы сборные и монолитные Сверла Стр. 006

Маркировка твердосплавных пластин для токарных резцов с механическим креплением СМП Система обозначения инструмента по международному стандарту ИСО Часть 1

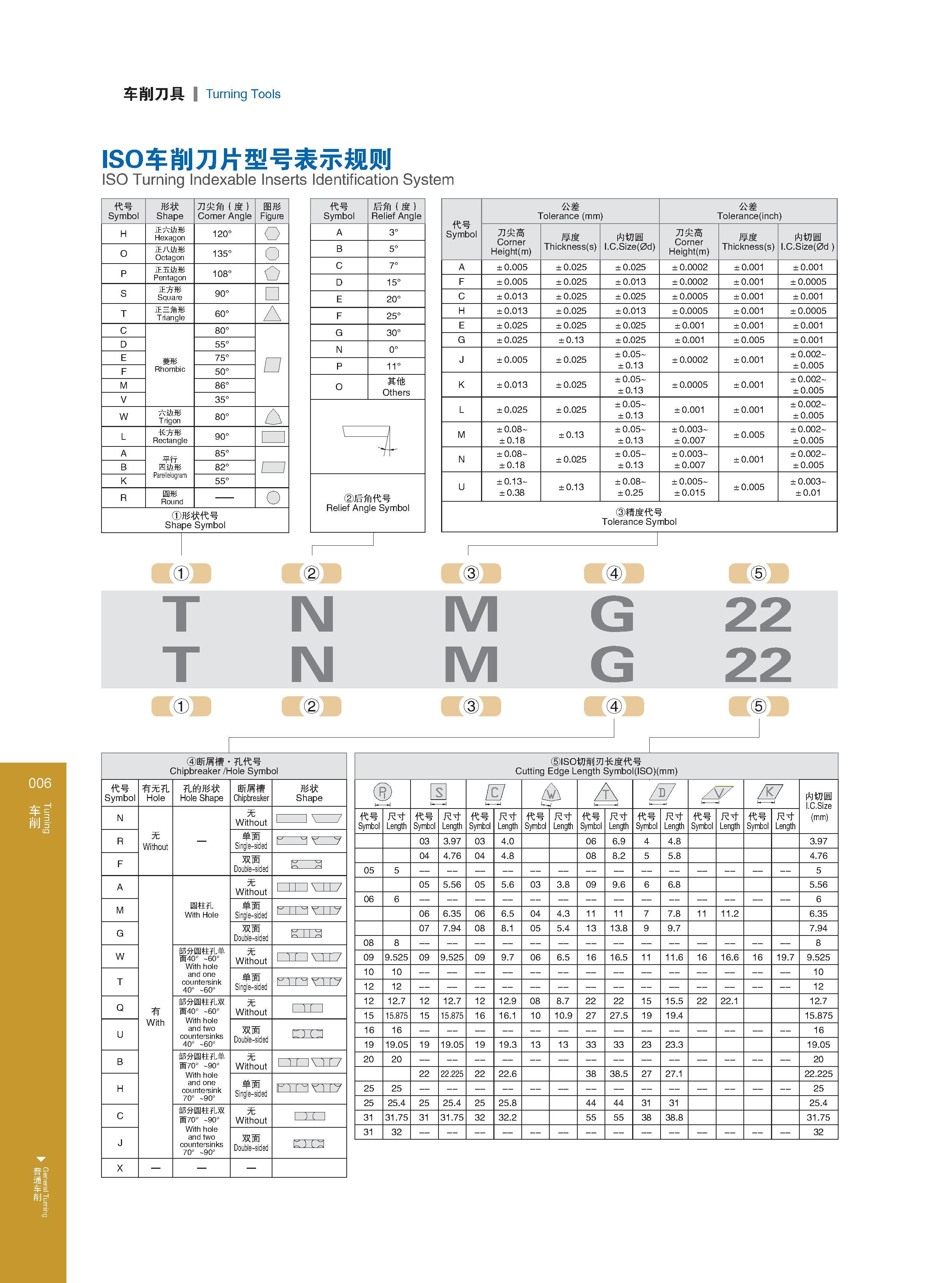

Маркировка твердосплавных пластин для токарных резцов с механическим креплением СМП Система обозначения инструмента по международному стандарту ИСО Часть 1 _ Turning General Turning 车削刀具 Turning Tools ISO车削刀片型号表示规则 ISO Turning Indexable Inserts Identification System 代号 Symbol 形状 Shape 刀尖角(度 Comer Angle 图形 Figure H 正六边形 Hexagon 120° 正八边形 Octagon 135° Cl P 正五边形 Pentagon 108° o S 正方形 Square 90° T 正三角形 Triangle 60° A C 菱形 Rhombic 80° n D 55° E 75° F 50° M 86° V 35° W 六边形 Trigon 80° L 长方形 Rectangle 90° A 平行 四边形 Parellelogram 85° B 82° i i K 55° R 圆形 Round 一 o 形状代号 Shape Symbol 代号 Symbol 后角(度 Relief Angle A 3° B 5° C 7° D 15° E 20° F 25° G 30° N 0° P 11° O 其他 Others \ 4 后角代号 Relief Angle Symbol 代号 Symbol 公差 Tolerance (mm) 公差 Tolerance(inch) 刀尖高 Corner Height(m) 厚度 Thickness(s) 内切圆 I.C.Size(0d) 刀尖高 Corner Height(m) 厚度 Thickness(s) 内切圆 I.C.Size(0d ) A ±0.005 ±0.025 ±0.025 ±0.0002 ±0.001 ±0.001 F ±0.005 ±0.025 ±0.013 ±0.0002 ±0.001 ±0.0005 C ±0.013 ±0.025 ±0.025 ±0.0005 ±0.001 ±0.001 H ±0.013 ±0.025 ±0.013 ±0.0005 ±0.001 ±0.0005 E ±0.025 ±0.025 ±0.025 ±0.001 ±0.001 ±0.001 G ±0.025 ±0.13 ±0.025 ±0.001 ±0.005 ±0.001 J ±0.005 ±0.025 ±0.05 ±0.13 ±0.0002 ±0.001 ±0.002 ±0.005 K ±0.013 ±0.025 ±0.05 ±0.13 ±0.0005 ±0.001 ±0.002 ±0.005 L ±0.025 ±0.025 ±0.05 ±0.13 ±0.001 ±0.001 ±0.002 ±0.005 M ±0.08 ±0.13 ±0.05 ±0.003 ±0.005 ±0.002 ±0.18 ±0.13 ±0.007 ±0.005 N ±0.08 ±0.025 ±0.05 ±0.003 ±0.001 ±0.002 ±0.18 ±0.13 ±0.007 ±0.005 U ±0.13 ±0.13 ±0.08 ±0.005 ±0.005 ±0.003 ±0.38 ±0.25 ±0.015 ±0.01 精度代号 Tolerance Symbol T N M G 22 T N M G 22
