Маркировка твердосплавных пластин для токарных державок с мехкреплением СМП Система обозначения инструмента по международному стандарту ИСО Часть 2

13 Каталог GESAC 2015 Станочный металлорежущий инструмент Сборный с СРП и монолитный Стр.007

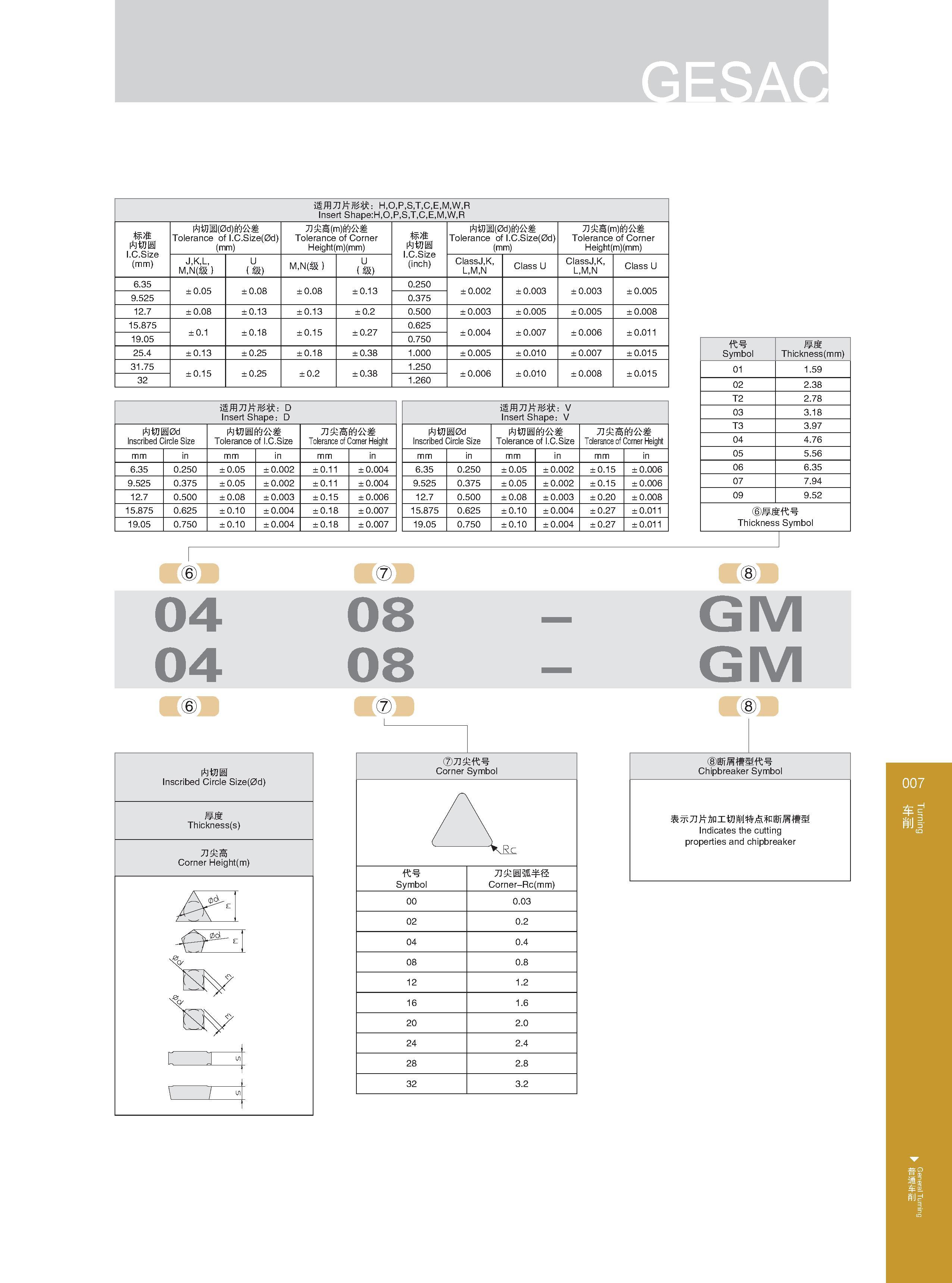

13 Маркировка твердосплавных пластин для токарных державок с мехкреплением СМП Система обозначения инструмента по международному стандарту ИСО Часть 2 Каталог GESAC 2015 Металлорежущий инструмент для промышленного станочного оборудования Токарные резцы со сменными режущими пластинами Фрезы сборные и монолитные Сверла Стр. 007

Маркировка твердосплавных пластин для токарных державок с мехкреплением СМП Система обозначения инструмента по международному стандарту ИСО Часть 2

Маркировка твердосплавных пластин для токарных державок с мехкреплением СМП Система обозначения инструмента по международному стандарту ИСО Часть 2 _ 适用刀片形状:H,0,P,S,T,C,E,M,W,R Insert Shape:H,O,P,S,T,C,E,M,W,R 标准 内切圆 I.C.Size (mm) 内切圆(0d)的公差 Tolerance of I.C.Size(0d) (mm) 刀尖高(m)的公差 Tolerance of Corner Height(m)(mm) 标准 内切圆 I.C.Size (inch) 内切圆(0d)的公差 Tolerance of I.C.Size(0d) (mm) 刀尖高(m)的公差 Tolerance of Corner Height(m)(mm) J,K,L, M,N(级 U (级) M,N(级 U (级) ClassJ,K, L,M,N Class U ClassJ,K, L,M,N Class U 6.35 ±0.05 ±0.08 ±0.08 ±0.13 0.250 ±0.002 ±0.003 ±0.003 ±0.005 9.525 0.375 12.7 ±0.08 ±0.13 ±0.13 ±0.2 0.500 ±0.003 ±0.005 ±0.005 ±0.008 15.875 ±0.1 ±0.18 ±0.15 ±0.27 0.625 ±0.004 ±0.007 ±0.006 ±0.011 19.05 0.750 25.4 ±0.13 ±0.25 ±0.18 ±0.38 1.000 ±0.005 ±0.010 ±0.007 ±0.015 31.75 ±0.15 ±0.25 ±0.2 ±0.38 1.250 ±0.006 ±0.010 ±0.008 ±0.015 32 1.260 代号 Symbol 厚度 Thickness(mm) 01 1.59 02 2.38 T2 2.78 03 3.18 T3 3.97 04 4.76 05 5.56 06 6.35 07 7.94 09 9.52 厚度代号 Thickness Symbol 适用刀片形状:D Insert Shape:D 内切圆0d 内切圆的公差 刀尖高的公差 Inscribed Circle Size Tolerance of I.C.Size Tolerance of Corner Height mm in mm in mm in 6.35 0.250 ±0.05 ±0.002 ±0.11 ±0.004 9.525 0.375 ±0.05 ±0.002 ±0.11 ±0.004 12.7 0.500 ±0.08 ±0.003 ±0.15 ±0.006 15.875 0.625 ±0.10 ±0.004 ±0.18 ±0.007 19.05 0.750 ±0.10 ±0.004 ±0.18 ±0.007 适用刀片形状:V Insert Shape:V 内切圆0d 内切圆的公差 刀尖高的公差 Inscribed Circle Size Tolerance of I.C.Size Tolerance of Corner Height mm in mm in mm in 6.35 0.250 ±0.05 ±0.002 ±0.15 ±0.006 9.525 0.375 ±0.05 ±0.002 ±0.15 ±0.006 12.7 0.500 ±0.08 ±0.003 ±0.20 ±0.008 15.875 0.625 ±0.10 ±0.004 ±0.27 ±0.011 19.05 0.750 ±0.10 ±0.004 ±0.27 ±0.011 04 08 - GM 04 08 - GM ⑦ ⑦刀尖代号 Corner Symbol 八 代号 刀尖圆弧半径 Symbol Corner-Rc(mm) 00 0.03 02 0.2 04 0.4 08 0.8 12 1.2 16 1.6 20 2.0 24 2.4 28 2.8 32 3.2 Turning General Turning
