Обновлено 2020-01-30 06:25:12

Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

GESAC | Каталог GESAC 2015 Инструмент металлорежущий (Всего 617 стр.)

Маркировка токарных твердосплавных резьбовых пластин GESAC принятая китайским производителем инструмента Основные параметры Размер Тип резьбы Шаг

142 Каталог GESAC 2015 Станочный металлорежущий инструмент Сборный с СРП и монолитный Стр.136

142 Маркировка токарных твердосплавных резьбовых пластин GESAC принятая китайским производителем инструмента Основные параметры Размер Тип резьбы Шаг Каталог GESAC 2015 Металлорежущий инструмент для промышленного станочного оборудования Токарные резцы со сменными режущими пластинами Фрезы сборные и монолитные Сверла Стр. 136

Маркировка токарных твердосплавных резьбовых пластин GESAC принятая китайским производителем инструмента Основные параметры Размер Тип резьбы Шаг

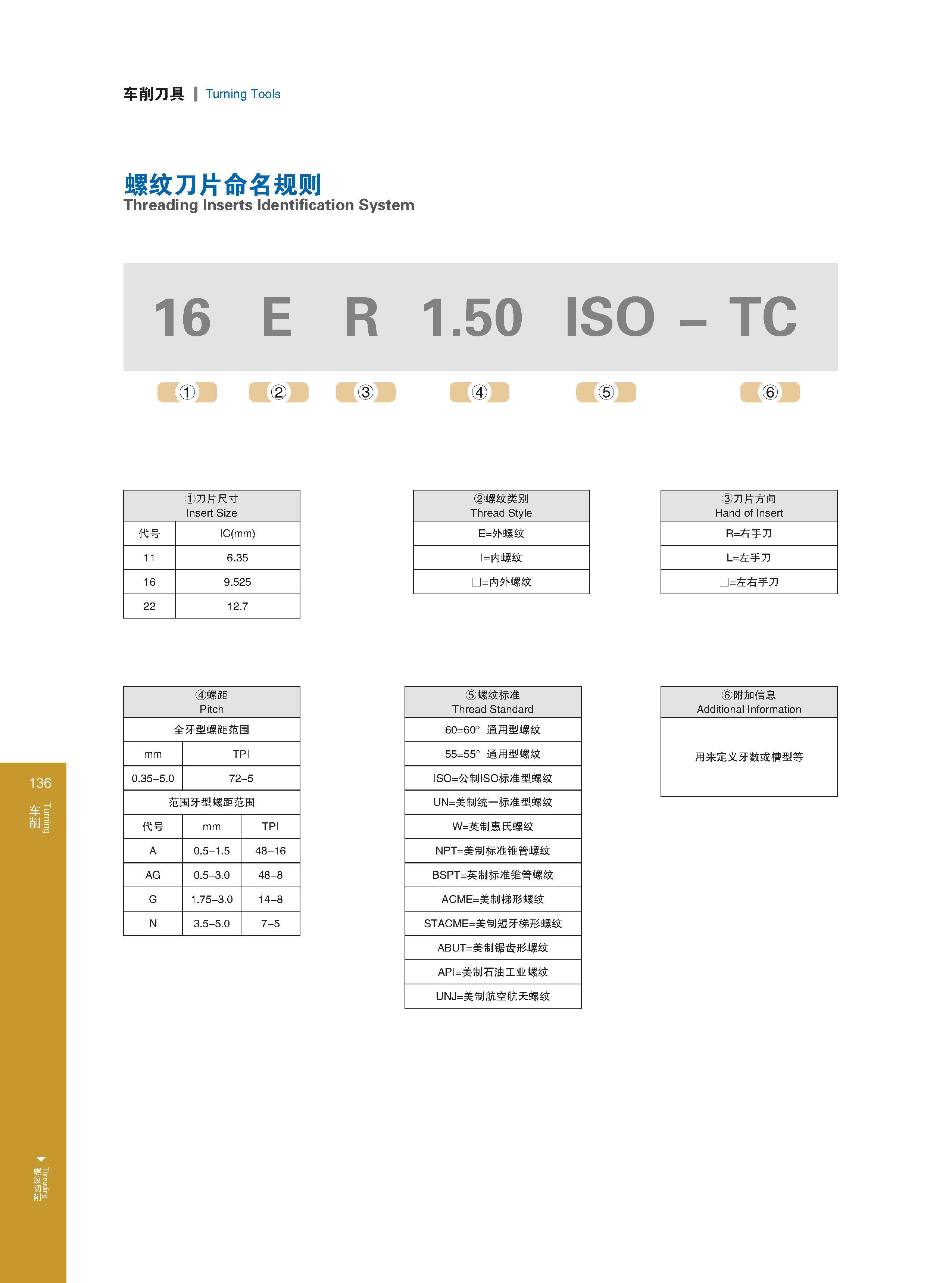

Маркировка токарных твердосплавных резьбовых пластин GESAC принятая китайским производителем инструмента Основные параметры Размер Тип резьбы Шаг _ 车削刀具 Turning Tools 螺纹刀片命名规则 Threading Inserts Identification System 16 E R 1.50 ISO - TC 刀片尺寸 Insert Size 代号 IC(mm) 11 6.35 16 9.525 22 12.7 ②螺纹类别 Thread Style E=外螺纹 丨=内螺纹 =内外螺纹 ③刀片方向 Hand of Insert R=右手刀 L=左手刀 =左右手刀 136 ④螺距 Pitch 全牙型螺距范围 mm TPI 0.35-5.0 72-5 范围牙型螺距范围 代号 mm TPI A 0.5-1.5 48-16 AG 0.5-3.0 48-8 G 1.75-3.0 14-8 N 3.5-5.0 7-5 ⑤螺纹标准 Thread Standard 60=60°通用型螺纹 55=55°通用型螺纹 ISO=公制ISO标准型螺纹 UN=美制统一标准型螺纹 W=英制惠氏螺纹 NPT=美制标准锥管螺纹 BSPT=英制标准锥管螺纹 ACME=美制梯形螺纹 STACME=美制短牙梯形螺纹 ABUT=美制锯齿形螺纹 API=美制石油工业螺纹 UNJ=美制航空航天螺纹 附加信息 Additional Information 用来定义牙数或槽型等




См.также / See also :

Точение резьбы / Thread turning

Типы резьбы Назначение и обозначения / Thread types and applications

Резцы по металлу Особенности / Metal lathe tools Features

Основное машинное время обработки / Machining time

Скорость резания от диаметра Таблица / Surface speed to RPM conversion

Основы токарной обработки металла / Basics of metal turning

Перевод дюймов в мм Таблица / Inches to mm Conversion table

Формулы точения / Turning formulas




GESAC


Каталог
GESAC
2015
Инструмент
металлорежущий
(ENG ZHO)
(617 страниц)

Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding




Каталог GESAC 2015 Инструмент металлорежущий (Всего 617 стр.)

139 Расточные канавочные резцы GESAC для точения внутренних канавок в отвертиях металлических заготовок Общий вид инструмента Основные размеры Обозначение Каталог GESAC 2015 Металлорежущий инструмент для промышленного станочного оборудования Токарные резцы со сменными режущими пластинами Фрезы сборные и монолитные Сверла Стр. 133139 Расточные канавочные резцы GESAC для точения внутренних канавок в отвертиях металлических заготовок Общий вид инструмента Основные размеры Обозначение140 Turning Parting & Grooving 车削刀具 Turning Tools G-Notch系列浅槽刀 G-Notch series shallow grooving 加工案例 Case Studies Case 1 工件材质 Workpiece Material Обрабатываемы Каталог GESAC 2015 Металлорежущий инструмент для промышленного станочного оборудования Токарные резцы со сменными режущими пластинами Фрезы сборные и монолитные Сверла Стр. 134140 141 Резьбонарезные твердосплавные китайские пластины GESAC для точения на токарных станках стандартной наружной или внутренней резьбы Начало раздела каталога Каталог GESAC 2015 Металлорежущий инструмент для промышленного станочного оборудования Токарные резцы со сменными режущими пластинами Фрезы сборные и монолитные Сверла Стр. 135141 Резьбонарезные твердосплавные китайские пластины GESAC для точения на токарных станках стандартной наружной или внутренней резьбы Начало раздела каталога143 Многогранные твердосплавные резьбовые пластины GESAC для токарной нарезки наружной или внутренней стандартной метрической резьбы Общий вид инструмента Каталог GESAC 2015 Металлорежущий инструмент для промышленного станочного оборудования Токарные резцы со сменными режущими пластинами Фрезы сборные и монолитные Сверла Стр. 137143 Многогранные твердосплавные резьбовые пластины GESAC для токарной нарезки наружной или внутренней стандартной метрической резьбы Общий вид инструмента144 车削刀具 Turning Tools BSPT 55° 夕卜螺纹 External 订货号 Ordering Code Обозначение инструмента (код заказа) 螺距 Pitch (TPI) 尺寸 Dimensions (mm) Размеры в мм 库存 Availa Каталог GESAC 2015 Металлорежущий инструмент для промышленного станочного оборудования Токарные резцы со сменными режущими пластинами Фрезы сборные и монолитные Сверла Стр. 138144 145 惠氏55° Whitworth 55° 夕卜螺纹 External 订货号 Ordering Code Обозначение инструмента (код заказа) 螺距 Pitch (TPI) 尺寸 Dimensions (mm) Размеры в мм 库存 Availability X Каталог GESAC 2015 Металлорежущий инструмент для промышленного станочного оборудования Токарные резцы со сменными режущими пластинами Фрезы сборные и монолитные Сверла Стр. 139145

---

---
