Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system

TUNGALOY | Каталог TUNGALOY 2014 Металлорежущий инструмент (Всего 968 стр.)


Маркировка сменных пластин для режущих инструментов Часть 2 Толщина Радиус при вершине Исполнение режущей кромки Направление резания Геометрия передней по

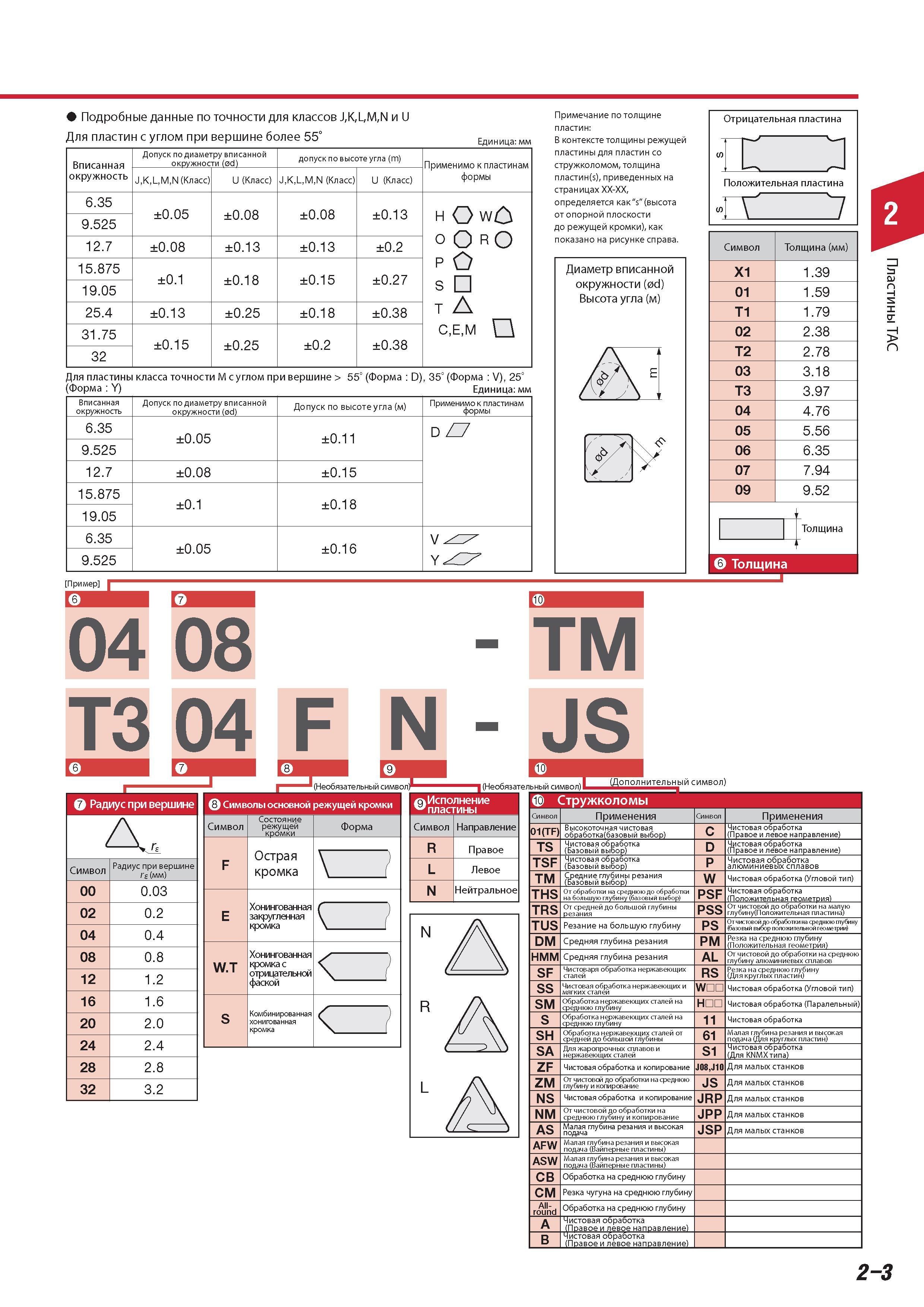

41 Каталог TUNGALOY 2014 Металлорежущий инструмент и инструментальная оснастка Стр.2-3

41 Маркировка сменных пластин для режущих инструментов Часть 2 Толщина Радиус при вершине Исполнение режущей кромки Направление резания Геометрия передней по Каталог TUNGALOY 2014 Металлорежущий инструмент и инструментальная оснастка Стр. 2-3

Маркировка сменных пластин для режущих инструментов Часть 2 Толщина Радиус при вершине Исполнение режущей кромки Направление резания Геометрия передней по

Маркировка сменных пластин для режущих инструментов Часть 2 Толщина Радиус при вершине Исполнение режущей кромки Направление резания Геометрия передней поверхности Для пластин с углом при вершине более 55 Подробные данные по точности для классов JKLMN и U Единица мм Вписанная окружность Допуск по диаметру вписанной окружности (0d) допуск по высоте угла (m) Применимо к пластинам формы JKLMN (Класс) U (Класс) JKLMN (Класс) U (Класс) 6.35 0.05 0.08 0.08 0.13 О wO RO p о S А CEM О 9.525 12.7 0.08 0.13 0.13 0.2 15.875 0.1 0.18 0.15 0.27 19.05 25.4 0.13 0.25 0.18 0.38 31.75 0.15 0.25 0.2 0.38 32 Для пластины класса точности М с углом при вершине 55 (Форма D) 35 (Форма V) 25 форма Y) Единица мм Вписанная окружность Допуск по диаметру вписанной окружности (0d) Допуск по высоте угла (м) Применимо к пластинам формы 6.35 0.05 0.11 dZ7 9.525 12.7 0.08 0.15 15.875 0.1 0.18 19.05 6.35 0.05 0.16 Y 9.525 Примечание по толщине пластин В контексте толщины режущей пластины для пластин со стружколомом толщина пластинЫ приведенных на страницах XX-XX определяется как "s" (высота от опорной плоскости до режущей кромки) как показано на рисунке справа. Символ Толщина (мм) X1 1.39 01 1.59 T1 1.79 02 2.38 T2 2.78 03 3.18 T3 3.97 04 4.76 05 5.56 06 6.35 07 7.94 09 9.52 Толщина Толщина 04 08 - TM T3 04 F N - JS (Необязательный символ)" (Допо ительный символ) Д Символ Радиус при вершине (мм) 00 0.03 02 0.2 04 0.4 08 0.8 12 1.2 16 1.6 20 2.0 24 2.4 28 2.8 32 3.2 Символы основной режущей кромки Символ Состояние режущей кромки Форма F Острая кромка E Хонингованная закругленная кромка W.T Хонингованная кромка с отрицательной фаской S Комбинированная хонигованная кромка 4 9 Исполнение wпластины Символ Направление R Правое L Левое N Нейтральное N R 10 Стружколомы Символ Применения Символ Применения 01(TF) Высокоточная чистовая обработка(базовый выбор) C Чистовая обработка (Правое и левое направление) TS Чистовая обработка (Базовый выбор) D Чистовая обработка (Правое и левое направление) TSF Чистовая обработка (Базовый выбор) P Чистовая обработка алюминиевых сплавов TM Средние глубины резания (Базовый выбор) W Чистовая обработка (Угловой тип) THS От обработки на среднюю до обработки на большую глубину (базовый выбор) PSF Чистовая обработка (Положительная геометрия) TRS От средней до большой глубины резания PSS От чистовой до обработки на малую глубину(Положительная пластина) TUS Резание на большую глубину PS От чистовой до обработки на среднюю глубину (базовый выбор положительной геометрии) DM Средняя глубина резания PM Резка на среднюю глубину (Положительная геометрия) HMM Средняя глубина резания AL От чистовой до обработки на среднюю глубину алюминиевых сплавов SF Чистоваря обработка нержавеющих сталей RS Резка на среднюю глубину (Для круглых пластин) SS Чистовая обработка нержавеющих и мягких сталей WHO Чистовая обработка (Угловой тип) SM Обработка нержавеющих сталей на среднюю глубину HDD Чистовая обработка (Паралельный) S Обработка нержавеющих сталей на среднюю глубину 11 Чистовая обработка SH Обработка нержавеющих сталей от средней до большой глубины 61 Малая глубина резания и высокая подача (Для круглых пластин) SA Для жаропрочных сплавов и нержавеющих сталей S1 Чистовая обработка (Для KNMX типа) ZF Чистовая обработка и копирование J08J10 Для малых станков ZM От чистовой до обработки на среднюю глубину и копирование JS Для малых станков NS Чистовая обработка и копирование JRP Для малых станков NM От чистовой до обработки на среднюю глубину и копирование JPP Для малых станков AS Малая глубина резания и высокая подача JSP Для малых станков AFW Малая глубина резания и высокая подача (Вайперные пластины) ASW Малая глубина резания и высокая подача (Вайперные пластины) CB Обработка на среднюю глубину CM Резка чугуна на среднюю глубину round Обработка на среднюю глубину A Чистовая обработка (Правое и левое направление) B Чистовая обработка (Правое и левое направление) 6 L 2-3 Пластины ТАС
