GESAC | Каталог GESAC 2015 Инструмент металлорежущий (Всего 617 стр.)

Маркировка китайских резцов со сменными режущими пластинами Инструмент для наружного точения на металлорежущих станках Система обозначения 1 часть

106 Каталог GESAC 2015 Станочный металлорежущий инструмент Сборный с СРП и монолитный Стр.100

106 Маркировка китайских резцов со сменными режущими пластинами Инструмент для наружного точения на металлорежущих станках Система обозначения 1 часть Каталог GESAC 2015 Металлорежущий инструмент для промышленного станочного оборудования Токарные резцы со сменными режущими пластинами Фрезы сборные и монолитные Сверла Стр. 100

Маркировка китайских резцов со сменными режущими пластинами Инструмент для наружного точения на металлорежущих станках Система обозначения 1 часть

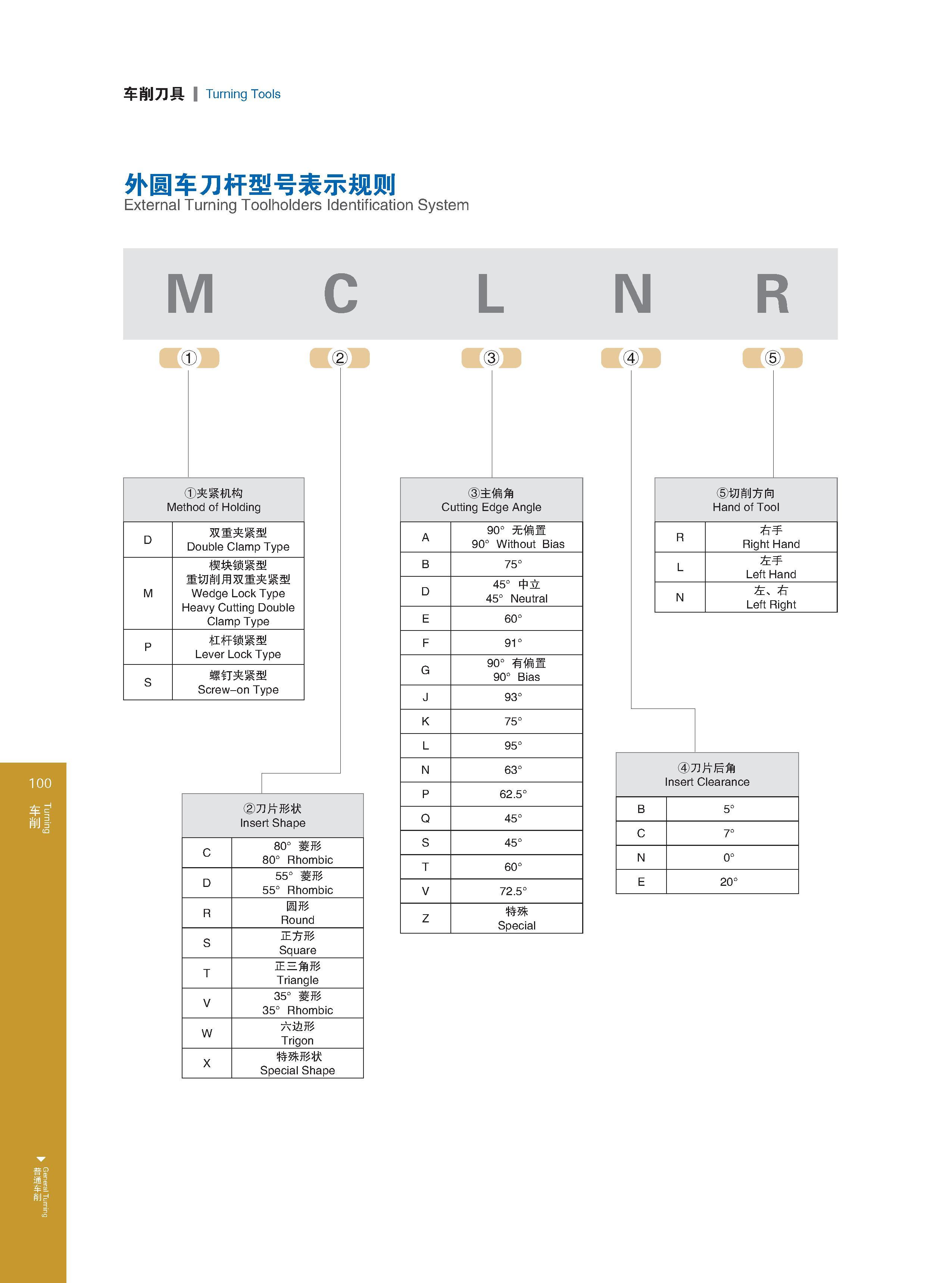

Маркировка китайских резцов со сменными режущими пластинами Инструмент для наружного точения на металлорежущих станках Система обозначения 1 часть _ 车削刀具 Turning Tools 外圆车刀杆型号表示规则 External Turning Toolholders Identification System M C L N R ③主偏角 Cutting Edge Angle A 90°无偏置 90°Without Bias B 75° D 45°中立 45°Neutral E 60° F 91° G 90°有偏置 90°Bias J 93° K 75° L 95° N 63° P 62.5° Q 45° S 45° T 60° V 72.5° Z 特殊 Special ⑤切削方向 Hand of Tool R 右手 Right Hand L 左手 Left Hand N 左 右 Left Right 夹紧机构 Method of Holding D 双重夹紧型 Double Clamp Type M 楔块锁紧型 重切削用双重夹紧型 Wedge Lock Type Heavy Cu廿ing Double Clamp Type P 杠秆锁紧型 Lever Lock Type S 螺钉夹紧型 Screw-on Type ④刀片后角 Insert Clearance B 5° C 7° N 0° E 20° ②刀片形状 Insert Shape C 80°菱形 80°Rhombic D 55°菱形 55°Rhombic R 圆形 Round S 正方形 Square T 正三角形 Triangle V 35°菱形 35°Rhombic W 六边形 Trigon X 特殊形状 Special Shape
