Каталоги комплексных поставщиков для предприятий и служб сервиса / Catalogues of one-stop shop suppliers

HOFFMANN GROUP | Каталог HOFFMANN GROUP 2018 Инструмент Приборы Инвентарь (Всего 1162 стр.)

Лекальные линейки Закаленные, шлифованные и особо точно притертые измерит, кромки Клинообразное поперечное сечение с острым концом

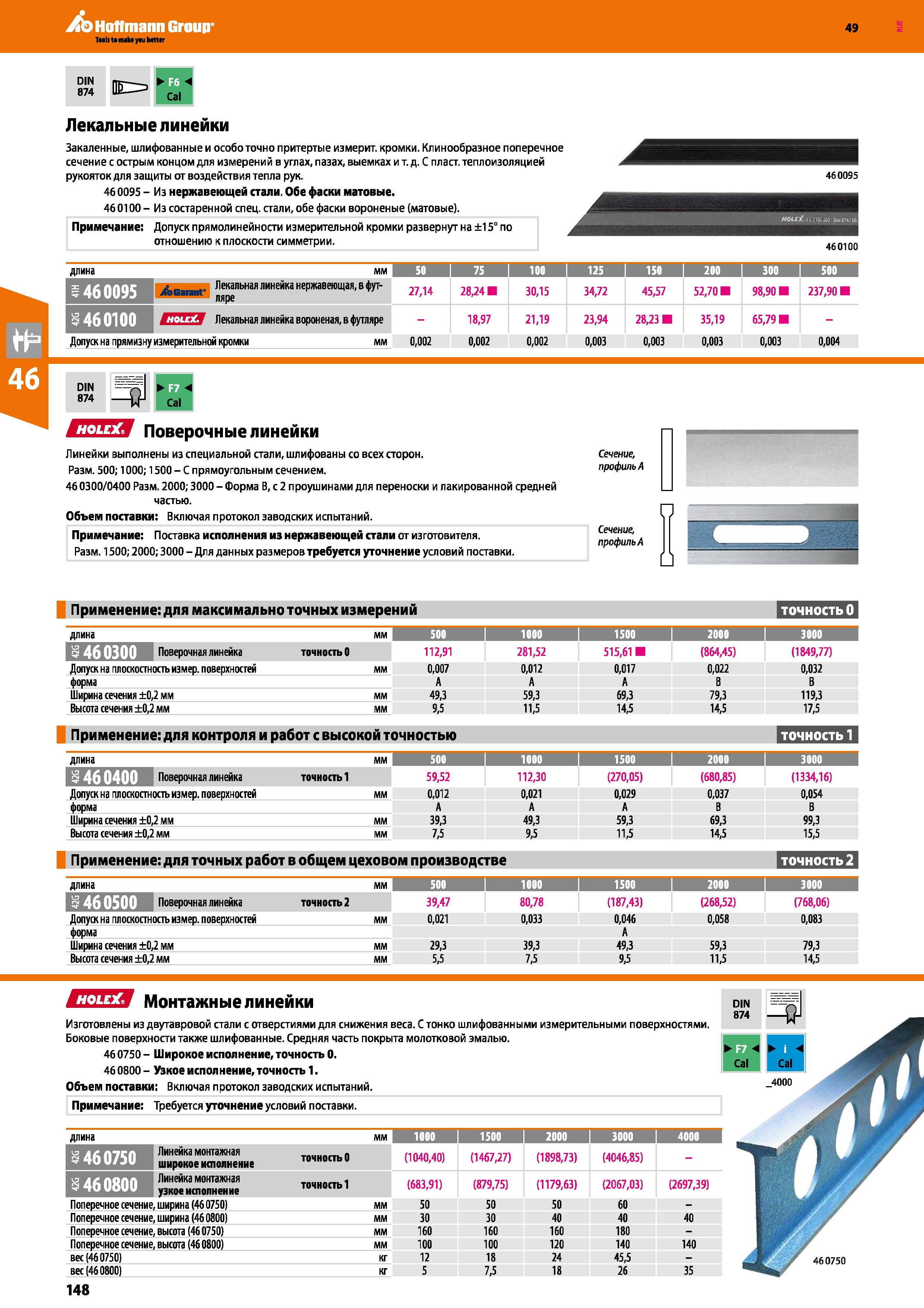

148 Каталог HOFFMANN GROUP 2018 Инструмент ручной Измерительные приборы Инвентарь Стр.148

148 Лекальные линейки Закаленные, шлифованные и особо точно притертые измерит, кромки Клинообразное поперечное сечение с острым концом Каталог HOFFMANN GROUP 2018 Инструмент ручной Слесарный и механизированный Измерительные приборы и инструменты Производственный инвентарь Стр. 148

Лекальные линейки Закаленные, шлифованные и особо точно притертые измерит, кромки Клинообразное поперечное сечение с острым концом

Лекальные линейки Закаленные, шлифованные и особо точно притертые измерит, кромки Клинообразное поперечное сечение с острым концом _ для измерений в углах, пазах, выемках и т. д. С пласт, теплоизоляцией рукояток для защиты от воздействия тепла рук. 460095 - Из нержавеющей стали. Обе фаски матовые. 460100- Из состаренной спец. стали,обе фаски вороненые (матовые). Примечание: Допуск прямолинейности измерительной кромки развернут на ±15° по А отношению к плоскости симметрии. 460095 460100 длина мм 50 75 I 125 150 200 зоо I 500 Лекальная линейка нержавеющая, в фут- 27,14 28,241 30,15 34,72 45,57 52,70 98,90 237,90 гТлнмТИ ЙТЯТТЯ Лекальная линейка вороненая, в футляре - 18,97 21,19 23,94 28,23 35,19 65,79 - Допуск на прямизну измерительной кромки мм 0,002 0,002 0,002 0,003 0,003 0,003 0,003 0,004 DIN 874 СПЕЯ Поверочные линейки Линейки выполнены из специальной стали, шлифованы со всех сторон. Разм. 500; 1000; 1500-С прямоугольным сечением. 460300 0400 Разм. 2000; 3000 - Форма В, с 2 проушинами для переноски и лакированной средней частью. Объем поставки: Включая протокол заводских испытаний. Примечание: Поставка исполнения из нержавеющей стали от изготовителя. Разм. 1500; 2000; 3000 - Для данных размеров требуется уточнение условий поставки. Сечение, профиль А Сечение, профиль А Применение: для максимально точных измерений ГЯттГТЯП длина мм 500 юоо 1500 i 2000 I 3000 460300 точность 0 112,91 281,52 515,61 (864,45) (1849,77) Допуск на плоскостность измер. поверхностей мм 0,007 0,012 0,017 0,022 0,032 форма А А А В В Ширина сечения ±0,2 мм 49,3 59,3 69,3 79,3 119,3 Высота сечения ±0,2 мм 9,5 11,5 14,5 14,5 17,5 Применение: для контроля и работ с высокой точностью длина мм 500 1000 1500 2000 i 3000 WlTflTlB Поверочная линейка точность 1 59,52 112,30 (270,05) (680,85) (1334,16) Допуск на плоскостность измер. поверхностей мм 0,012 0,021 0,029 0,037 0,054 форма А А А В В Ширина сечения ±0,2 мм 39,3 49,3 59,3 69,3 99,3 Высота сечения ±0,2 мм 7,5 9,5 11,5 14,5 15,5 Применение: для точных работ в общем цеховом производстве длина мм 500 1 1000 1 1500 2000 3000 1 TrflWlTlB Поверочная линейка точность 2 39,47 80,78 (187,43) (268,52) (768,06) Допуск на плоскостность измер. поверхностей мм 0,021 0,033 0,046 0,058 0,083 форма А Ширина сечения ±0,2 мм 29,3 39,3 49,3 59,3 79,3 Высота сечения ±0,2 мм 5,5 7,5 9,5 11,5 14,5 ЕЯ Монтажные линейки Изготовлены из двутавровой стали с отверстиями для снижения веса. С тонко шлифованными измерительными поверхностями. Боковые поверхности также шлифованные. Средняя часть покрыта молотковой эмалью. 46 0750 - Широкое исполнение, точность 0. 46 0800 - Узкое испол нение, точность 1. Объем поставки: Включая протокол заводских испытаний. Примечание: Требуется уточнение условий поставки. DIN 874 длина мм 1000 I 1500 нш 3000 I 4000 i Линейка монтажная широкое исполнение точность 0 (1040,40) (1467,27) (1898,73) (4046,85) - Линейка монтажная узкое исполнение точность 1 (683,91) (879,75) (1179,63) (2067,03) (2697,39) Поперечное сечение, ширина (46 0750) мм 50 50 50 60 - Поперечное сечение, ширина (46 0800) мм 30 30 40 40 40 Поперечное сечение, высота (46 0750) мм 160 160 160 180 - Поперечное сечение, высота (46 0800) мм 100 100 120 140 140 вес (46 0750) кг 12 18 24 45,5 - вес (46 0800) кг 5 7,5 18 26 35 460750 148
