Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

KORLOY | Каталог KORLOY 2016 Металлорежущий инструмент и оснастка (Всего 1121 стр.)

Кукурузные сборные фрезы Korloy с хвостовиком ВТ30/40 АМ2000

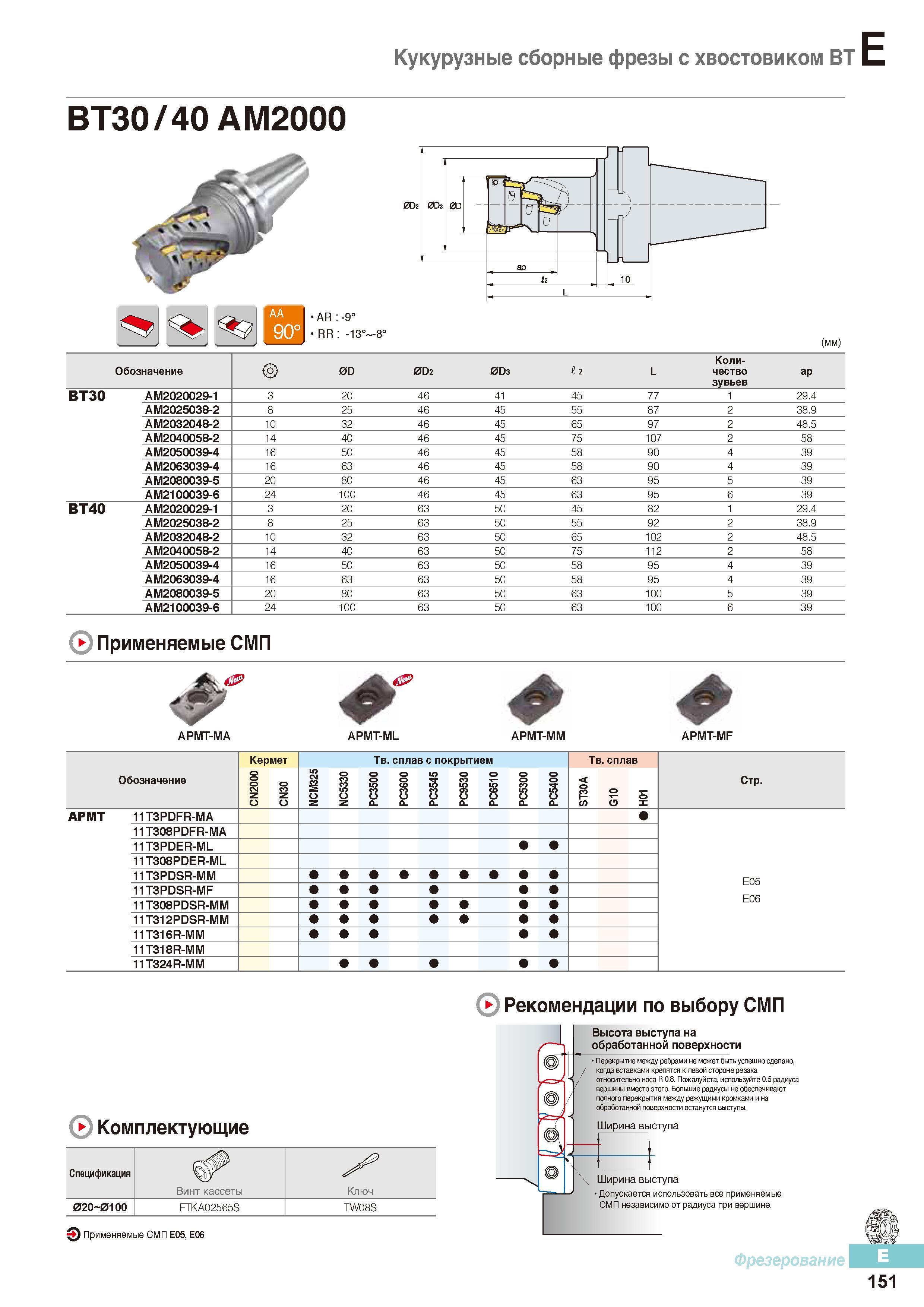

538 Каталог KORLOY 2016 Металлорежущий инструмент и станочная оснастка Стр.E151

538 Кукурузные сборные фрезы Korloy с хвостовиком ВТ30/40 АМ2000 Каталог KORLOY 2016 Металлорежущий инструмент и инструментальная оснастка для токарных фрезерных резьбонарезных сверлильных расточных технологических операций на станках Стр. E151

Кукурузные сборные фрезы Korloy с хвостовиком ВТ30/40 АМ2000

Кукурузные сборные фрезы Korloy с хвостовиком ВТ30/40 АМ2000 _ (мм) Обозначение 0D 0D2 0D3 1 2 L Коли- чество зубьев ap ВТЗО АМ2020029-1 3 20 46 41 45 77 1 29.4 АМ2025038-2 8 25 46 45 55 87 2 38.9 АМ2032048-2 10 32 46 45 65 97 2 48.5 АМ2040058-2 14 40 46 45 75 107 2 58 АМ2050039-4 16 50 46 45 58 90 4 39 АМ2063039-4 16 63 46 45 58 90 4 39 АМ2080039-5 20 80 46 45 63 95 5 39 АМ2100039-6 24 100 46 45 63 95 6 39 ВТ40 АМ2020029-1 3 20 63 50 45 82 1 29.4 АМ2025038-2 8 25 63 50 55 92 2 38.9 АМ2032048-2 10 32 63 50 65 102 2 48.5 АМ2040058-2 14 40 63 50 75 112 2 58 АМ2050039-4 16 50 63 50 58 95 4 39 АМ2063039-4 16 63 63 50 58 95 4 39 АМ2080039-5 20 80 63 50 63 100 5 39 АМ2100039-6 24 100 63 50 63 100 6 39 Применяемые СМП Ф" АРМТ-МА APMT-ML АРМТ-ММ APMT-MF Кермет Твердый сплав с покрытием Твердый сплав Обозначение Z О CN30 оооюоооо i 88838581 5 88888888 Z ZQ.Q.Q.Q.Q.Q.Q. < о р со G10 01 X Стр. APMT 11T3PDFR-MA Е05 Е06 11T308PDFR-MA 11T3PDER-ML 11T308PDER-ML 11T3PDSR-MM 11T3PDSR-MF 11T308PDSR-MM 11T312PDSR-MM 11T316R-MM 11T318R-MM 11T324R-MM 3 Рекомендации по выбору СМП д Комплектующие Высота выступа на обработанной поверхности Перекрытие между ребрами не может быть успешно сделано, когда вставками крепятся к левой стороне резака относительно носа R 0.8. Пожалуйста, используйте 0.5 радиуса вершины вместо этого. Большие радиусы не обеспечивают полного перекрытия между режущими кромками и на обработанной поверхности останутся выступы. Ширина выступа Спецификация Винт кассеты Ключ 020-0100 NKA02565S TW08S Применяемые СМП Е05, Е06 Ширина выступа Допускается использовать все применяемые СМП независимо от радиуса при вершине. Фрезерование 151
