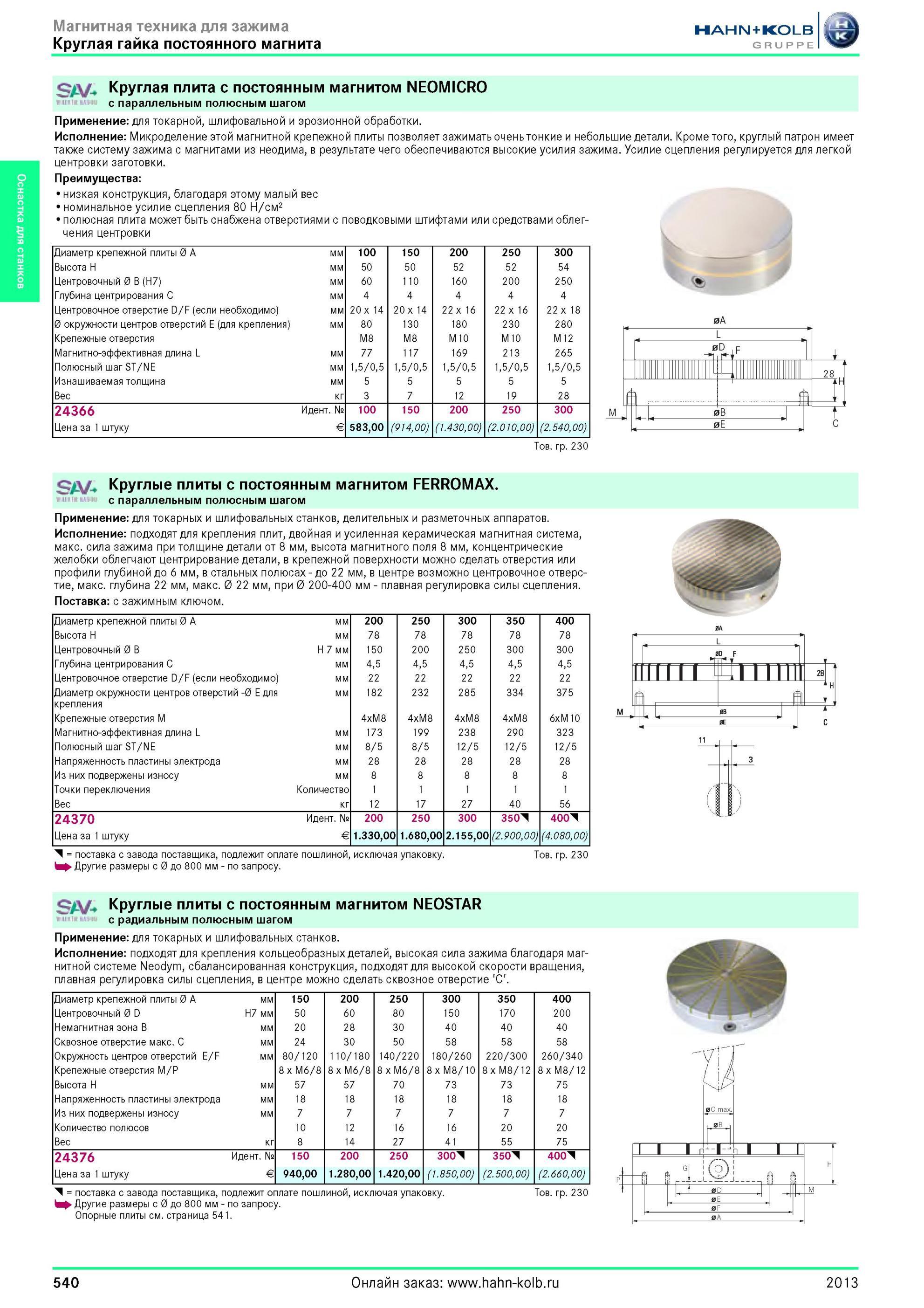

540 Круглая плита с постоянным магнитом от Хан Кольб SAA NEOMICRO с параллельным полюсным шагом Применение для токарной, шлифовальной и эрозионной обработ Каталог HAHN-KOLB 2013 Режущий измерительный слесарно-монтажный инструмент и станочная оснастка Мебель Стр. 540

Круглая плита с постоянным магнитом от Хан Кольб SAA NEOMICRO с параллельным полюсным шагом Применение для токарной, шлифовальной и эрозионной обработ

Круглая плита с постоянным магнитом от Хан Кольб SAA NEOMICRO с параллельным полюсным шагом Применение для токарной, шлифовальной и эрозионной обработки. Исполнение Микроделение этой магнитной крепежной плиты позволяет зажимать очень тонкие и небольшие детали. Кроме того, круглый патрон имеет также систему зажима с магнитами из неодима, в результате чего обеспечиваются высокие усилия зажима. Усилие сцепления регулируется для легкой центровки заготовки. Преимущества низкая конструкция, благодаря этому малый вес номинальное усилие сцепления 80 Н/см2 полюсная плита может быть снабжена отверстиями с поводковыми штифтами или средствами облегчения центровки Диаметр крепежной плиты 0 A мм 100 150 200 250 300 Высота H мм 50 50 52 52 54 Центровочный 0 B (H7) мм 60 110 160 200 250 Глубина центрирования C мм 4 4 4 4 4 Центровочное отверстие D/F (если необходимо) мм 20 x 14 20 x14 22 x 16 22 x16 22 x 18 0 окружности центров отверстий E (для крепления) мм 80 130 180 230 280 Крепежные отверстия M8 M8 M10 M10 M 12 Магнитно-эффективная длина L мм 77 117 169 213 265 Полюсный шаг ST/NE мм 1,5/0,5 1,5/0,5 1,5/0,5 1,5/0,5 1,5/0,5 Изнашиваемая толщина мм 5 5 5 5 5 Вес кг 3 7 12 19 28 24366 Идентификационный номер № 100 150 200 250 300 Цена за 1 штуку E 583,00 (914,00) (1.430,00) (2.010,00) (2.540,00) иА L Е 4 28 u f ) ifl 1 зВ I t C ” 0E Товарная группа 230 АА Круглые плиты с постоянным магнитом FERROMAX. яшинм с параллельным полюсным шагом Применение для токарных и шлифовальных станков, делительных и разметочных аппаратов. Исполнение подходят для крепления плит, двойная и усиленная керамическая магнитная система, макс. сила зажима при толщине детали от 8 мм, высота магнитного поля 8 мм, концентрические желобки облегчают центрирование детали, в крепежной поверхности можно сделать отверстия или профили глубиной до 6 мм, в стальных полюсах до 22 мм, в центре возможно центровочное отверстие, макс. глубина 22 мм, Максимальный диаметр 22 мм, при 0 200-400 мм плавная регулировка силы сцепления. Поставка с зажимным ключом. Диаметр крепежной плиты 0 A мм 200 250 300 350 400 Высота H мм 78 78 78 78 78 Центровочный 0 B H 7 мм 150 200 250 300 300 Глубина центрирования C мм 4,5 4,5 4,5 4,5 4,5 Центровочное отверстие D/F (если необходимо) мм 22 22 22 22 22 Диаметр окружности центров отверстий -0 E для мм 182 232 285 334 375 крепления Крепежные отверстия M 4xM8 4xM8 4xM8 4xM8 6xM 10 Магнитно-эффективная длина L мм 173 199 238 290 323 Полюсный шаг ST/NE мм 8/5 8/5 12/5 12/5 12/5 Напряженность пластины электрода мм 28 28 28 28 28 Из них подвержены износу мм 8 8 8 8 8 Точки переключения Количество Вес кг 12 17 27 40 56 24370 Идентификационный номер № 200 250 300 350d 400d Цена за 1 штуку E 1.330,00 1.680,00 2.155,00 (2.900,00) (4.080,00) L 1 “f rf mill i I Mill ft .ГIL J 11 ; 3 d поставка с завода поставщика, подлежит оплате пошлиной, исключая упаковку. Другие размеры с 0 до 800 мм по запросу. Товарная группа 230 АЛ Круглые плиты с постоянным магнитом NEOSTAR с радиальным полюсным шагом Применение для токарных и шлифовальных станков. Исполнение подходят для крепления кольцеобразных деталей, высокая сила зажима благодаря магнитной системе Neodym, сбалансированная конструкция, подходят для высокой скорости вращения, плавная регулировка силы сцепления, в центре можно сделать сквозное отверстие 'C'. Диаметр крепежной плиты 0 A мм 150 200 250 300 350 400 Центровочный 0 D H7 мм 50 60 80 150 170 200 Немагнитная зона B мм 20 28 30 40 40 40 Сквозное отверстие макс. C мм 24 30 50 58 58 58 Окружность центров отверстий E/F мм 80/120 110/180 140/220 180/260 220/300 260/340 Крепежные отверстия M/P 8 x M6/8 8 x M6/8 8 x M6/8 8 x M8/10 8 x M8/12 8 x M8/12 Высота H мм 57 57 70 73 73 75 Напряженность пластины электрода мм 18 18 18 18 18 18 Из них подвержены износу мм 7 7 7 7 7 7 Количество полюсов 10 12 16 16 20 20 Вес кг 8 14 27 41 55 75 24376 Идентификационный номер № 150 200 250 300d 350d 400d Цена за 1 штуку E 940,00 1.280,00 1.420,00 (1.850,00) (2.500,00) (2.660,00) d поставка с завода поставщика, подлежит оплате пошлиной, исключая упаковку. Другие размеры с 0 до 800 мм по запросу. Опорные плиты см. страница 541. Товарная группа 230 540 2013
