HAHN+KOLB | Каталог HAHN-KOLB 2013 Инструмент Оснастка Мебель (Всего 1711 стр.)

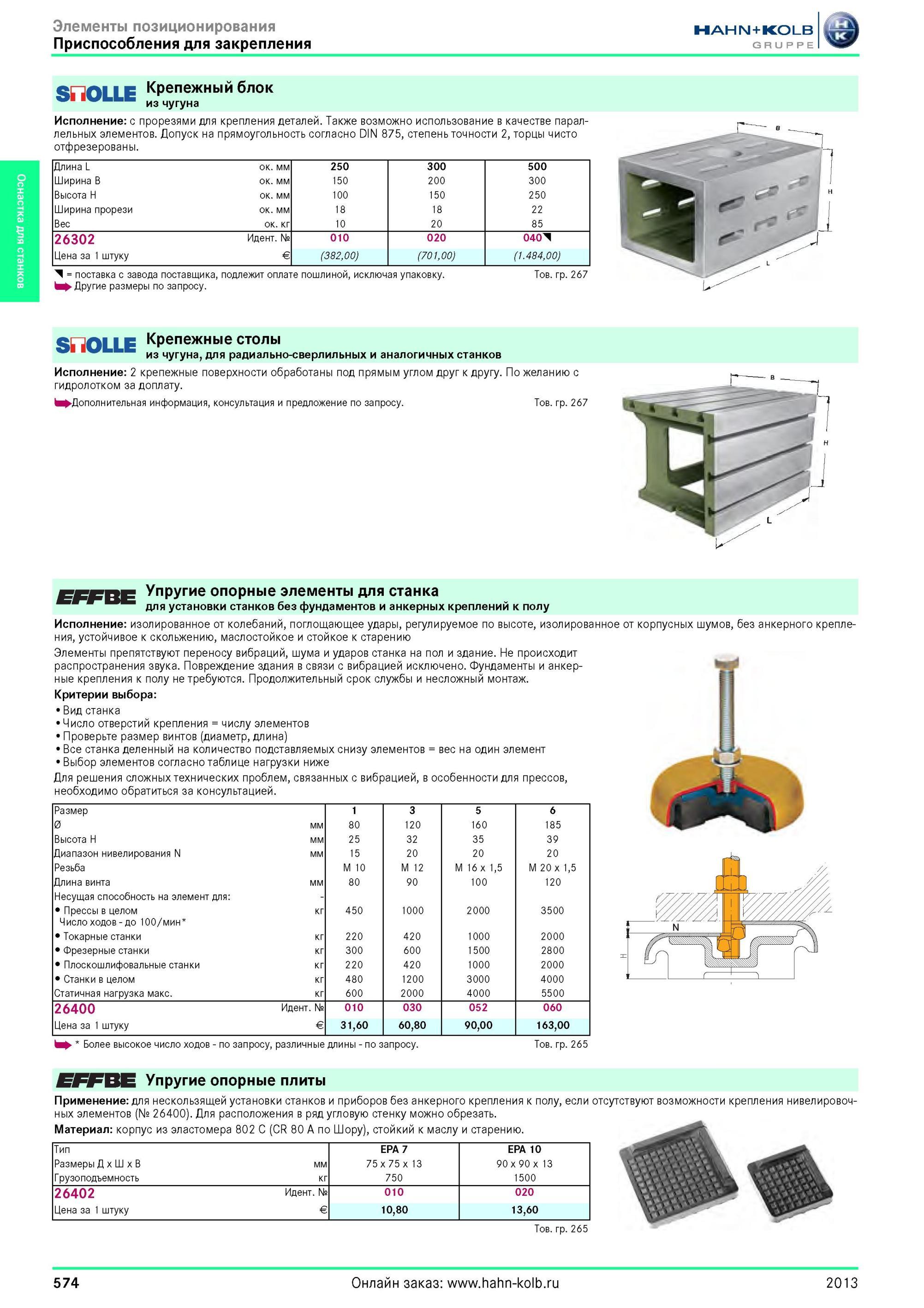

574 Каталог HAHN-KOLB 2013 Инструмент Оснастка Мебель Стр.574

574 Крепежный блок из чугуна от Hahn Kolb Исполнение с прорезями для крепления деталей. Также возможно использование в качестве параллельных элементов. До Каталог HAHN-KOLB 2013 Режущий измерительный слесарно-монтажный инструмент и станочная оснастка Мебель Стр. 574

Крепежный блок из чугуна от Hahn Kolb Исполнение с прорезями для крепления деталей. Также возможно использование в качестве параллельных элементов. До

Крепежный блок из чугуна от Hahn Kolb Исполнение с прорезями для крепления деталей. Также возможно использование в качестве параллельных элементов. Допуск на прямоугольность согласно DIN 875, степень точности 2, торцы чисто отфрезерованы. Длина L около мм 250 300 500 Ширина B около мм 150 200 300 Высота H около мм 100 150 250 Ширина прорези около мм 18 18 22 Вес около кг 10 20 85 26302 Идентификационный номер № 010 020 040d Цена за 1 штуку Евро € (382,00) (701,00) (1.484,00) d поставка с завода поставщика, подлежит оплате пошлиной, исключая упаковку. Другие размеры по запросу. Товарная группа 267 Крепежные столы из чугуна, для радиально-сверлильных и аналогичных станков Исполнение 2 крепежные поверхности обработаны под прямым углом друг к другу. По желанию с гидролотком за доплату. Дополнительная информация, консультация и предложение по запросу. Товарная группа 267 Упругие опорные элементы для станка для установки станков без фундаментов и анкерных креплений к полу Исполнение изолированное от колебаний, поглощающее удары, регулируемое по высоте, изолированное ния, устойчивое к скольжению, маслостойкое и стойкое к старению Элементы препятствуют переносу вибраций, шума и ударов станка на пол и здание. Не происходит распространения звука. Повреждение здания в связи с вибрацией исключено. Фундаменты и анкерные крепления к полу не требуются. Продолжительный срок службы и несложный монтаж. Критерии выбора Вид станка Число отверстий крепления числу элементов Проверьте размер винтов (диаметр, длина) Все станка деленный на количество подставляемых снизу элементов вес на один элемент Выбор элементов согласно таблице нагрузки ниже Для решения сложных технических проблем, связанных с вибрацией, в особенности для прессов, необходимо обратиться за консультацией. от корпусных шумов, без анкерного крепле- Размер 1 3 5 6 0 мм 80 120 160 5 8 Высота H мм 25 32 35 39 Диапазон нивелирования N мм 15 20 20 20 Резьба M 10 M 12 M 16 x 1,5 M 20 x 1,5 Длина винта мм 80 90 100 120 Несущая способность на элемент для Прессы в целом кг 450 1000 2000 3500 Число ходов до 100/мин Токарные станки кг 220 420 1000 2000 Фрезерные станки кг 300 600 1500 2800 Плоскошлифовальные станки кг 220 420 1000 2000 Станки в целом кг 480 1200 3000 4000 Статичная нагрузка макс. кг 600 2000 4000 5500 26400 Идентификационный номер № 010 030 052 060 Цена за 1 штуку Евро € 31,60 60,80 90,00 163,00 Более высокое число ходов по запросу, различные длины по запросу. Товарная группа 265 Упругие опорные плиты Применение для нескользящей установки станков и приборов без анкерного крепления к полу, если отсутствуют возможности крепления нивелировочных элементов (№ 26400). Для расположения в ряд угловую стенку можно обрезать. Материал корпус из эластомера 802 C (CR 80 A по Шору), стойкий к маслу и старению. Тип EPA 7 EPA 10 Размеры Д В мм 75 x 75 x 13 90 x 90 x 13 Грузоподъемность кг 750 1500 26402 Идентификационный номер № 010 020 Цена за 1 штуку Евро € 10,80 13,60 Товарная группа 265 574 2013 Приспособления для закрепления
