Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system

KORLOY | Каталог KORLOY 2014 Металлорежущий инструмент (Всего 1043 стр.)

Краткое описание технологии продольного и поперечного точения наружных канавок прорезными твердосплавными режущими пластинами Korloy Значение подачи не дол

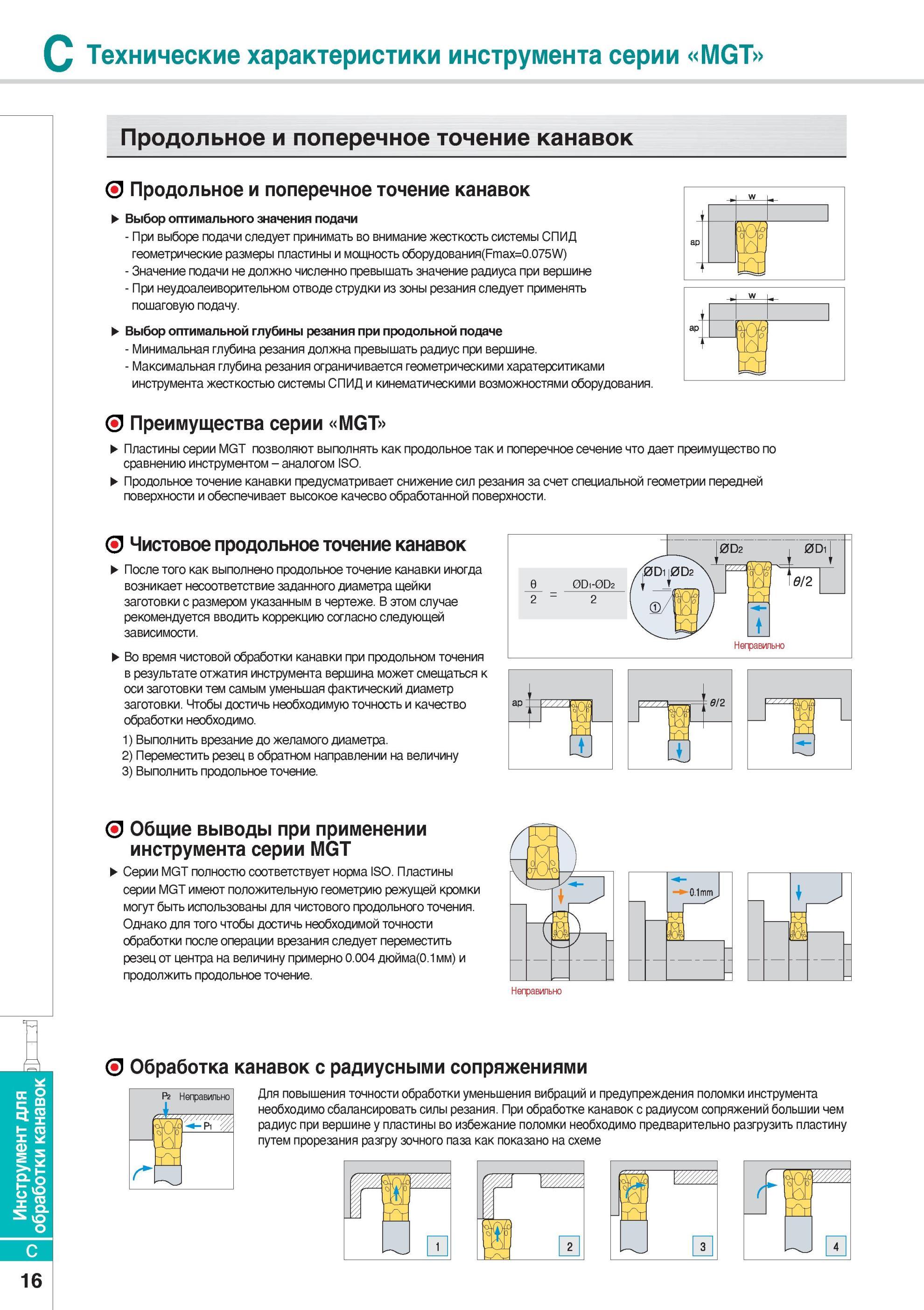

244 Каталог KORLOY 2014 Металлорежущий инструмент и станочная оснастка Стр.C16

244 Краткое описание технологии продольного и поперечного точения наружных канавок прорезными твердосплавными режущими пластинами Korloy Значение подачи не дол Каталог KORLOY 2014 Металлорежущий инструмент Точение Фрезерование Сверление Инструментальная оснастка Стр. C16

Краткое описание технологии продольного и поперечного точения наружных канавок прорезными твердосплавными режущими пластинами Korloy Значение подачи не дол

Краткое описание технологии продольного и поперечного точения наружных канавок прорезными твердосплавными режущими пластинами Korloy Значение подачи не должно численно превышать значение радиуса при вершине При не удовлетворительном отводе струдки из зоны резания следует применять пошаговую подачу Инструмент для обработки канавок Токарный инструмент Korloy Технические характеристики инструмента серии MGT Продольное и поперечное точение канавок Продольное и поперечное точение канавок Выбор оптимального значения подачи При выборе подачи следует принимать во внимание жесткость системы СПИД геометрические размеры пластины и мощность оборудования(Fmax=0.075W) - Выбор оптимальной глубины резания при продольной подаче - Минимальная глубина резания должна превышать радиус при вершине. - Максимальная глубина резания ограничивается геометрическими харатерситиками инструмента жесткостью системы СПИД и кинематическими возможностями оборудования. О Преимущества серии MGT Пластины серии MGT позволяют выполнять как продольное так и поперечное сечение что дает преимущество по сравнению инструментом - аналогом ISO. Продольное точение канавки предусматривает снижение сил резания за счет специальной геометрии передней поверхности и обеспечивает высокое качесво обработанной поверхности. О Чистовое продольное точение канавок После того как выполнено продольное точение канавки иногда возникает несоответствие заданного диаметра щейки заготовки с размером указанным в чертеже. В этом случае рекомендуется вводить коррекцию согласно следующей зависимости. Во время чистовой обработки канавки при продольном точения в результате отжатия инструмента вершина может смещаться к оси заготовки тем самым уменьшая фактический диаметр заготовки. Чтобы достичь необходимую точность и качество обработки необходимо. 1) Выполнить врезание до желамого диаметра. 2) Переместить резец в обратном направлении на величину 3) Выполнить продольное точение. J Гг L О Общие выводы при применении инструмента серии MGT Серии MGT полностю соответствует норма ISO. Пластины серии MGT имеют положительную геометрию режущей кромки могут быть использованы для чистового продольного точения. Однако для того чтобы достичь необходимой точности обработки после операции врезания следует переместить резец от центра на величину примерно 0.004 дюйма(0.1 мм) и продолжить продольное точение. О Обработка канавок с радиусными сопряжениями Для повышения точности обработки уменьшения вибраций и предупреждения поломки инструмента необходимо сбалансировать силы резания. При обработке канавок с радиусом сопряжений большии чем радиус при вершине у пластины во избежание поломки необходимо предварительно разгрузить пластину путем прорезания разгру зочного паза как показано на схеме 0 TZ И И C 16
