Краткое описание свойств и областей применения инструментальных материалов Walter TITEX для сверления Быстрорежущие стали Твердые сплавы

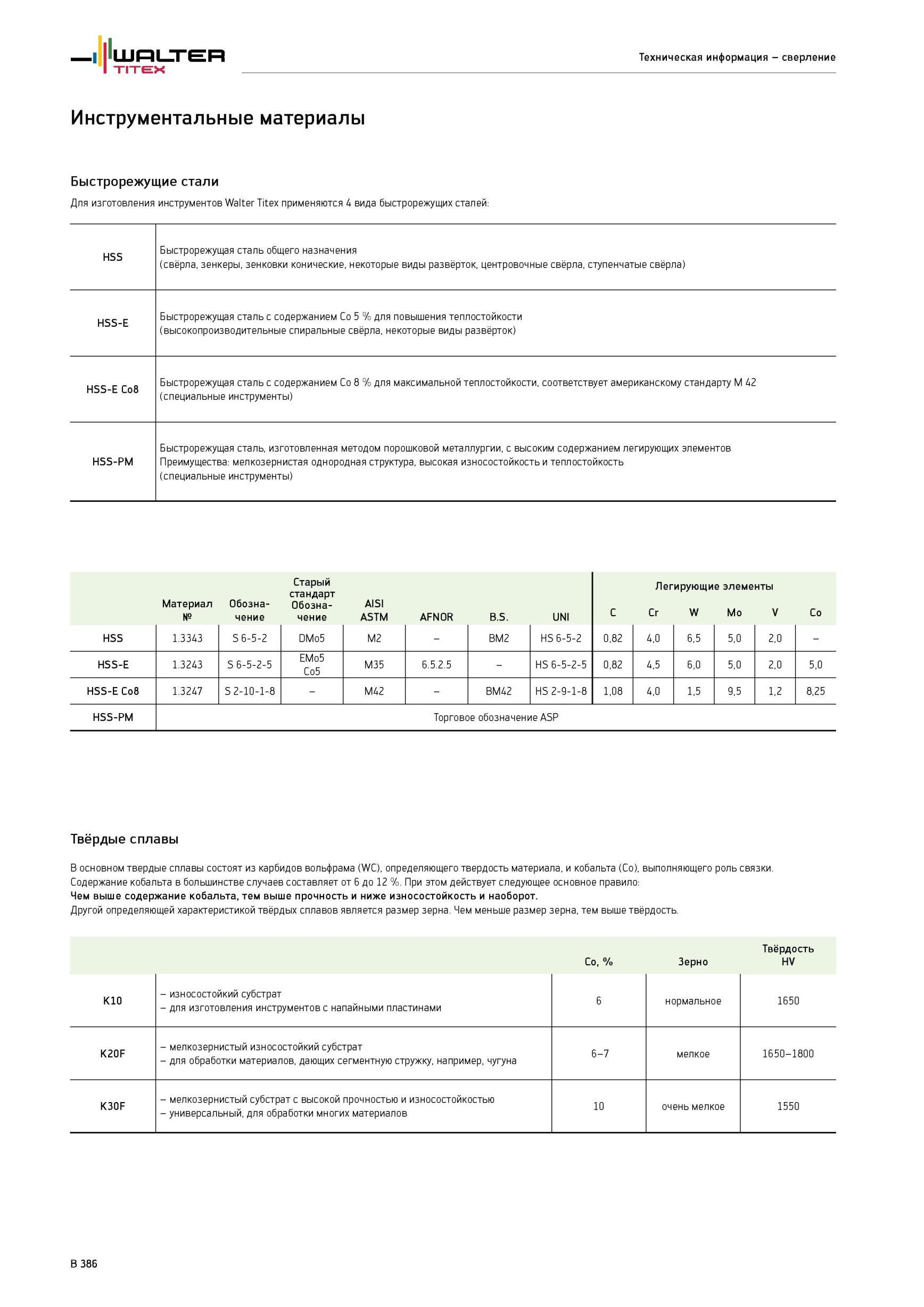

718 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.B386

718 Краткое описание свойств и областей применения инструментальных материалов Walter TITEX для сверления Быстрорежущие стали Твердые сплавы Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. B386

Краткое описание свойств и областей применения инструментальных материалов Walter TITEX для сверления Быстрорежущие стали Твердые сплавы

Краткое описание свойств и областей применения инструментальных материалов Walter TITEX для сверления Быстрорежущие стали Твердые сплавы _ Для изготовления инструментов Walter Titex применяются 4 вида быстрорежущих сталей HSS Быстрорежущая сталь общего назначения (свёрла, зенкеры, зенковки конические, некоторые виды развёрток, центровочные свёрла, ступенчатые свёрла) HSS-E Быстрорежущая сталь с содержанием Co 5 % для повышения теплостойкости (высокопроизводительные спиральные свёрла, некоторые виды развёрток) HSS-E Co8 Быстрорежущая сталь с содержанием Co 8 % для максимальной теплостойкости, соответствует американскому стандарту M 42 (специальные инструменты) HSS-PM Быстрорежущая сталь, изготовленная методом порошковой металлургии, с высоким содержанием легирующих элементов Преимущества мелкозернистая однородная структура, высокая износостойкость и теплостойкость (специальные инструменты) Старый стандарт Материал Обозна- Обо3на- AISI № чение чение ASTM AFNOR B.S. UNI Легирующие элементы C Cr W Mo V Co HSS 1.3343 S 6-5-2 DMo5 M2 - BM2 HS 6-5-2 0,82 4,0 6,5 5,0 2,0 HSS-E 1.3243 S 6-5-2-5 EMo5 Co5 M35 65.2.5 - HS 6-5-2-5 0,82 4,5 6,0 5,0 2,0 5,0 HSS-E Co8 1.3247 S 2-10-1-8 - M42 - BM42 HS 2-9-1-8 1,08 4,0 1,5 9,5 1,2 8,25 HSS-PM Торговое обозначение ASP Твёрдые сплавы В основном твердые сплавы состоят из карбидов вольфрама (WC), определяющего твердость материала, и кобальта (Co), выполняющего роль связки. Содержание кобальта в большинстве случаев составляет от 6 до 12 %. При этом действует следующее основное правило Чем выше содержание кобальта, тем выше прочность и ниже износостойкость и наоборот. Другой определяющей характеристикой твёрдых сплавов является размер зерна. Чем меньше размер зерна, тем выше твёрдость. Твёрдость Co, % Зерно HV K10 - износостойкий субстрат для изготовления инструментов с напайными пластинами 6 нормальное 1650 K20F - мелкозернистый износостойкий субстрат для обработки материалов, дающих сегментную стружку, например, чугуна 6-7 мелкое 1650-1800 K30F - мелкозернистый субстрат с высокой прочностью и износостойкостью - универсальный, для обработки многих материалов 10 очень мелкое 1550 B 386 Техническая информация - Инструментальные материалы
