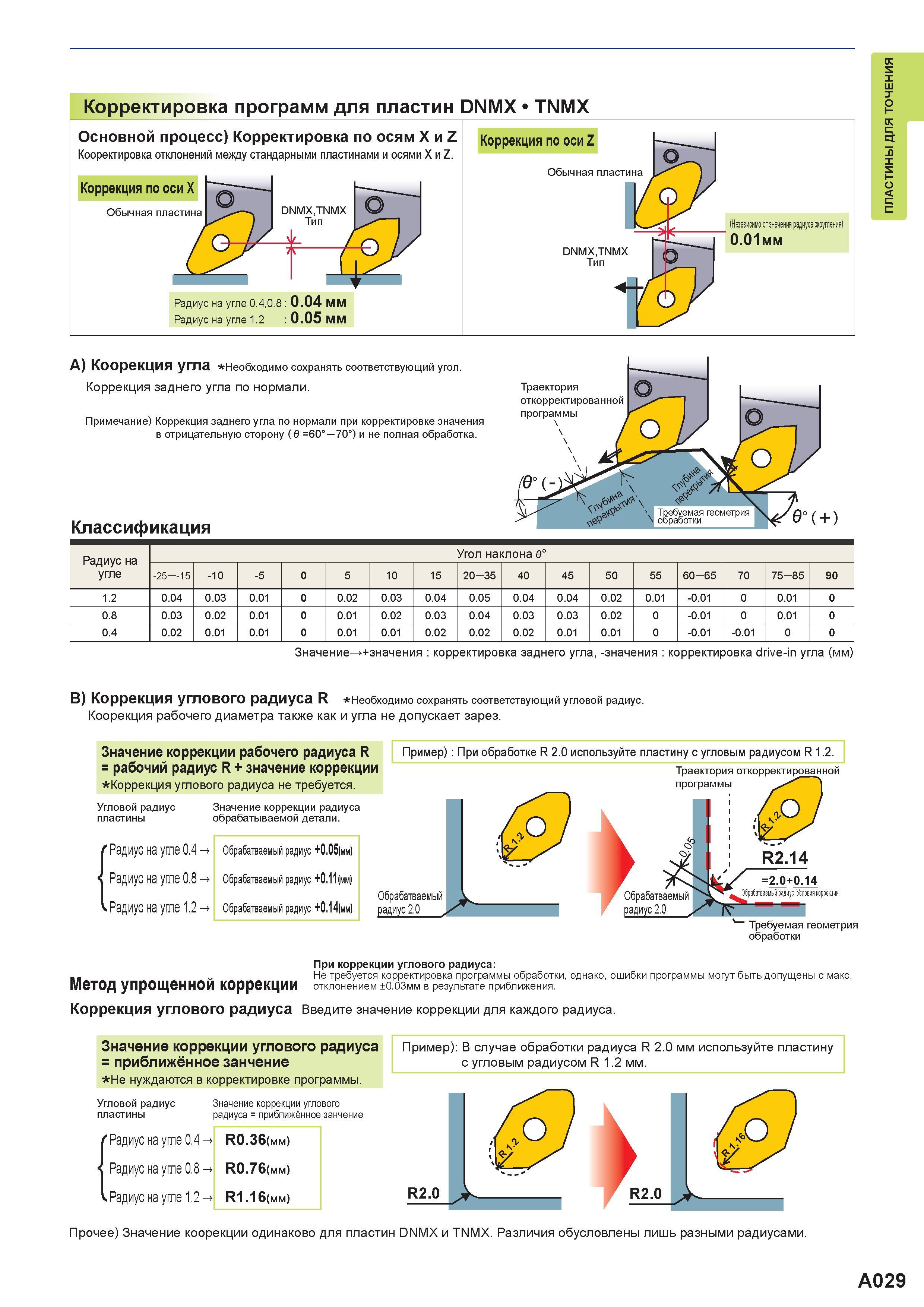

Корректировка программ для пластин Mitsubishi DNMX TNMX Основной процесс) Корректировка по осям X и Z Кооректировка отклонений между стандарными

Корректировка программ для пластин Mitsubishi DNMX TNMX Основной процесс) Корректировка по осям X и Z Кооректировка отклонений между стандарными пластинами и осями X и Z. Коррекция по оси X Обычная пластина Радиус на угле 0.4,0.8 0.04 мм Радиус на угле 1.2 0.05 мм A)Коорекция угла Необходимо сохранять соответствующий угол. Коррекция заднего угла по нормали. Примечание) Коррекция заднего угла по нормали при корректировке значения в отрицательную сторону (Q =60°-70°) и не полная обработка. Классификация Радиус на угле Угол наклона в° -25 15 -10 -5 0 5 10 15 20-35 40 45 50 55 60-65 70 5 8 1 5 7 90 1.2 0.04 0.03 0.01 0 0.02 0.03 0.04 0.05 0.04 0.04 0.02 0.01 -0.01 0 0.01 0 0.8 0.03 0.02 0.01 0 0.01 0.02 0.03 0.04 0.03 0.03 0.02 0 -0.01 0 0.01 0 0.4 0.02 0.01 0.01 0 0.01 0.01 0.02 0.02 0.02 0.01 0.01 0 -0.01 -0.01 0 0 Значение +значения корректировка заднего угла, -значения корректировка drive-in угла (мм) B) Коррекция углового радиуса R Необходимо сохранять соответствующий угловой радиус. Коорекция рабочего диаметра также как и угла не допускает зарез. Значение коррекции рабочего радиуса R = рабочий радиус R + значение коррекции Коррекция углового радиуса не требуется Угловой радиус пластины Значение коррекции радиуса обрабатываемой детали. f Радиус на угле 0.4 Радиус на угле 0.8 -Радиус на угле 1.2 - Обрабатваемый радиус +0.05(мм Обрабатваемый радиус +0.11(мм Обрабатваемый радиус +0.14(мм Пример): При обработке R 2.0 используйте пластину с угловым радиусом R 1.2. Траектория откорректированной программы =2.0+0.14 Обрабатваемый радиус Условия коррекции Требуемая геометрия обработки При коррекции углового радиуса: w Не требуется корректировка программы обработки, однако, ошибки программы могут быть допущены с макс. Метод упрощенной коррекции отклонением ±0.03мм в результате приближения. Коррекция углового радиуса Введите значение коррекции для каждого радиуса. Значение коррекции углового радиуса = приближённоезанчение Не нуждаются в корректировке программы. Угловой радиус пластины Значение коррекции углового радиуса = приближённое занчение 'Радиус на угле 0.4 ВД.36(мм) Радиус на угле 0.8 К0.76(мм) s Радиус на угле 1.2 М.16(мм) Пример): В случае обработки радиуса R 2.0 мм используйте пластину с угловым радиусом R 1.2 мм. Прочее) Значение коорекции одинаково для пластин DNMX и TNMX. Различия обусловлены лишь разными радиусами. A029 Пластины сменные ДЛЯ ТОЧЕНИЯ
