Корпусные сверла Mitsubishi STAW со сменными режущими твердосплавными головками Примечания по правильной эксплуатации японского сверлильного инст

1248 Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент для металлообработки Стр.L122

1248 Корпусные сверла Mitsubishi STAW со сменными режущими твердосплавными головками Примечания по правильной эксплуатации японского сверлильного инст Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент для металлообработки Сменные твердосплавные пластины Резцы Фрезы сборные и монолитные Сверла Стр. L122

Корпусные сверла Mitsubishi STAW со сменными режущими твердосплавными головками Примечания по правильной эксплуатации японского сверлильного инст

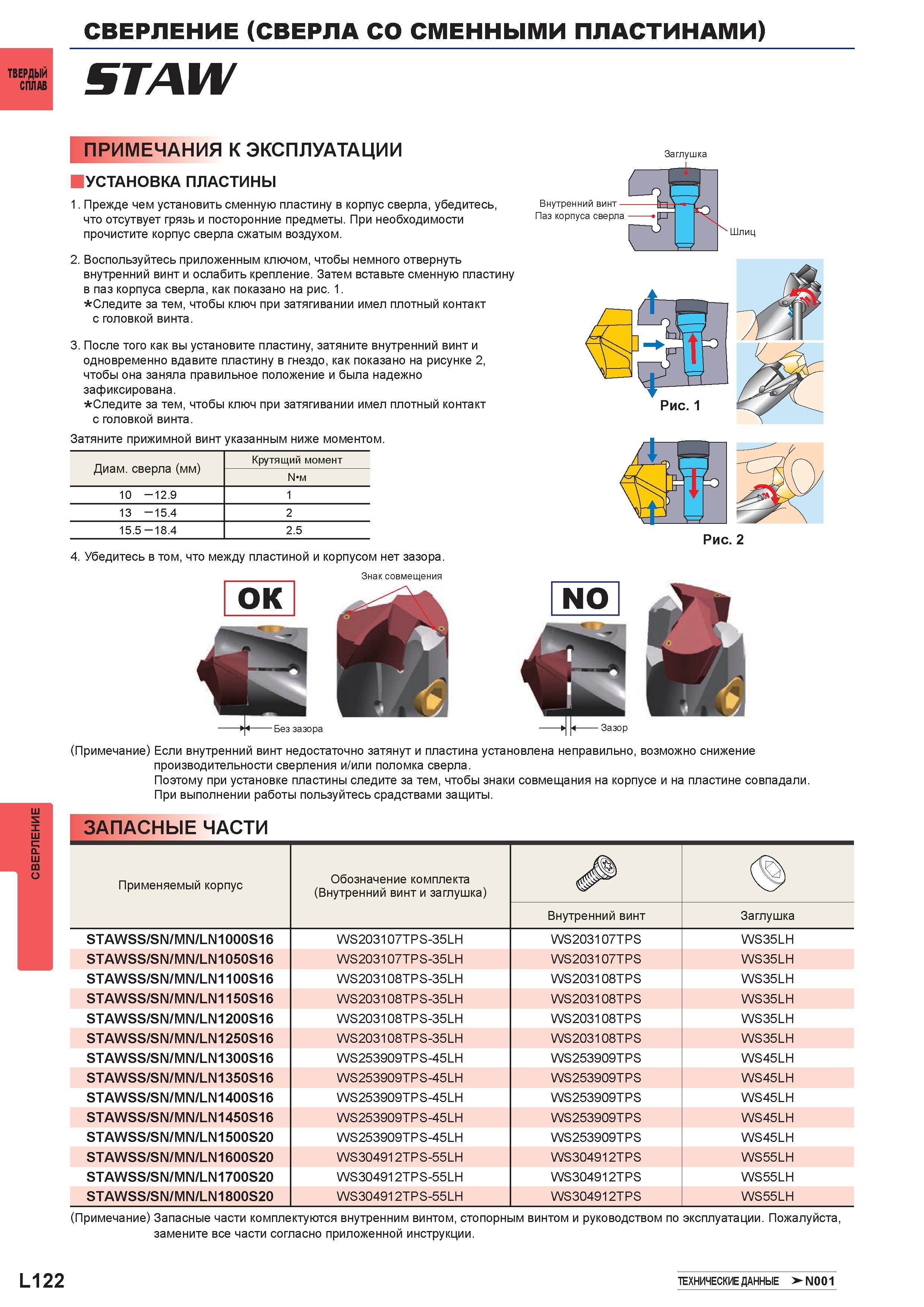

Корпусные сверла Mitsubishi STAW со сменными режущими твердосплавными головками Примечания по правильной эксплуатации японского сверлильного инструмента Прежде чем установить сменную пластину в корпус сверла, убедитесь, что отсутвует грязь и посторонние предметы. При необходимости прочистите корпус сверла сжатым воздухом. 2. Воспользуйтесь приложенным ключом, чтобы немного отвернуть внутренний винт и ослабить крепление. Затем вставьте сменную пластину в паз корпуса сверла, как показано на рис. 1. Следите за тем, чтобы ключ при затягивании имел плотный контакт с головкой винта. 3. После того как вы установите пластину, затяните внутренний винт и одновременно вдавите пластину в гнездо, как показано на рисунке 2, чтобы она заняла правильное положение и была надежно зафиксирована. Следите за тем, чтобы ключ при затягивании имел плотный контакт с головкой винта. Затяните прижимной винт указанным ниже моментом. Внутренний винт Паз корпуса сверла Заглушка Шлиц Рис. 1 Диаметр сверла (мм) Крутящий момент м 10 -12.9 1 13 -15.4 2 15.5 -18.4 2.5 Рис. 2 4. Убедитесь в том, что между пластиной и корпусом нет зазора. Знак совмещения ОК Без зазора (Примечание) Если внутренний винт недостаточно затянут и пластина установлена неправильно, возможно снижение производительности сверления и/или поломка сверла. Поэтому при установке пластины следите за тем, чтобы знаки совмещания на корпусе и на пластине совпадали. При выполнении работы пользуйтесь срадствами защиты. ЗАПАСНЫЕ ЧАСТИ Применяемый корпус Обозначение комплекта (Внутренний винт и заглушка) Внутренний винт Заглушка STAWSS/SN/MN/LN1000S16 WS203107TPS-35LH WS203107TPS WS35LH STAWSS/SN/MN/LN1050S16 WS203107TPS-35LH WS203107TPS WS35LH STAWSS/SN/MN/LN1100S16 WS203108TPS-35LH WS203108TPS WS35LH STAWSS/SN/MN/LN1150S16 WS203108TPS-35LH WS203108TPS WS35LH STAWSS/SN/MN/LN1200S16 WS203108TPS-35LH WS203108TPS WS35LH STAWSS/SN/MN/LN1250S16 WS203108TPS-35LH WS203108TPS WS35LH STAWSS/SN/MN/LN1300S16 WS253909TPS-45LH WS253909TPS WS45LH STAWSS/SN/MN/LN1350S16 WS253909TPS-45LH WS253909TPS WS45LH STAWSS/SN/MN/LN1400S16 WS253909TPS-45LH WS253909TPS WS45LH STAWSS/SN/MN/LN1450S16 WS253909TPS-45LH WS253909TPS WS45LH STAWSS/SN/MN/LN1500S20 WS253909TPS-45LH WS253909TPS WS45LH STAWSS/SN/MN/LN1600S20 WS304912TPS-55LH WS304912TPS WS55LH STAWSS/SN/MN/LN1700S20 WS304912TPS-55LH WS304912TPS WS55LH STAWSS/SN/MN/LN1800S20 WS304912TPS-55LH WS304912TPS WS55LH (Примечание) Запасные части комплектуются внутренним винтом, стопорным винтом и руководством по эксплуатации. Пожалуйста, замените все части согласно приложенной инструкции. L122 ТЕХНИЧЕСКИЕ ДАННЫЕ >-N001 СВЕРЛЕНИЕ (СВЕРЛА СО СМЕННЫМИ ПЛАСТИНАМИ) ТВЕРДЫЙ СПЛАВ STAW S I CL CQ О ПРИМЕЧАНИЯ К ЭКСПЛУАТАЦИИ УСТАНОВКА ПЛАСТИНЫ 1.
