Корпусные сверла Ingersoll с механическим креплением сменных режущих пластин квадратной формы Металлорежущий инструмент с внутренним подводом СОЖ в зону обработ

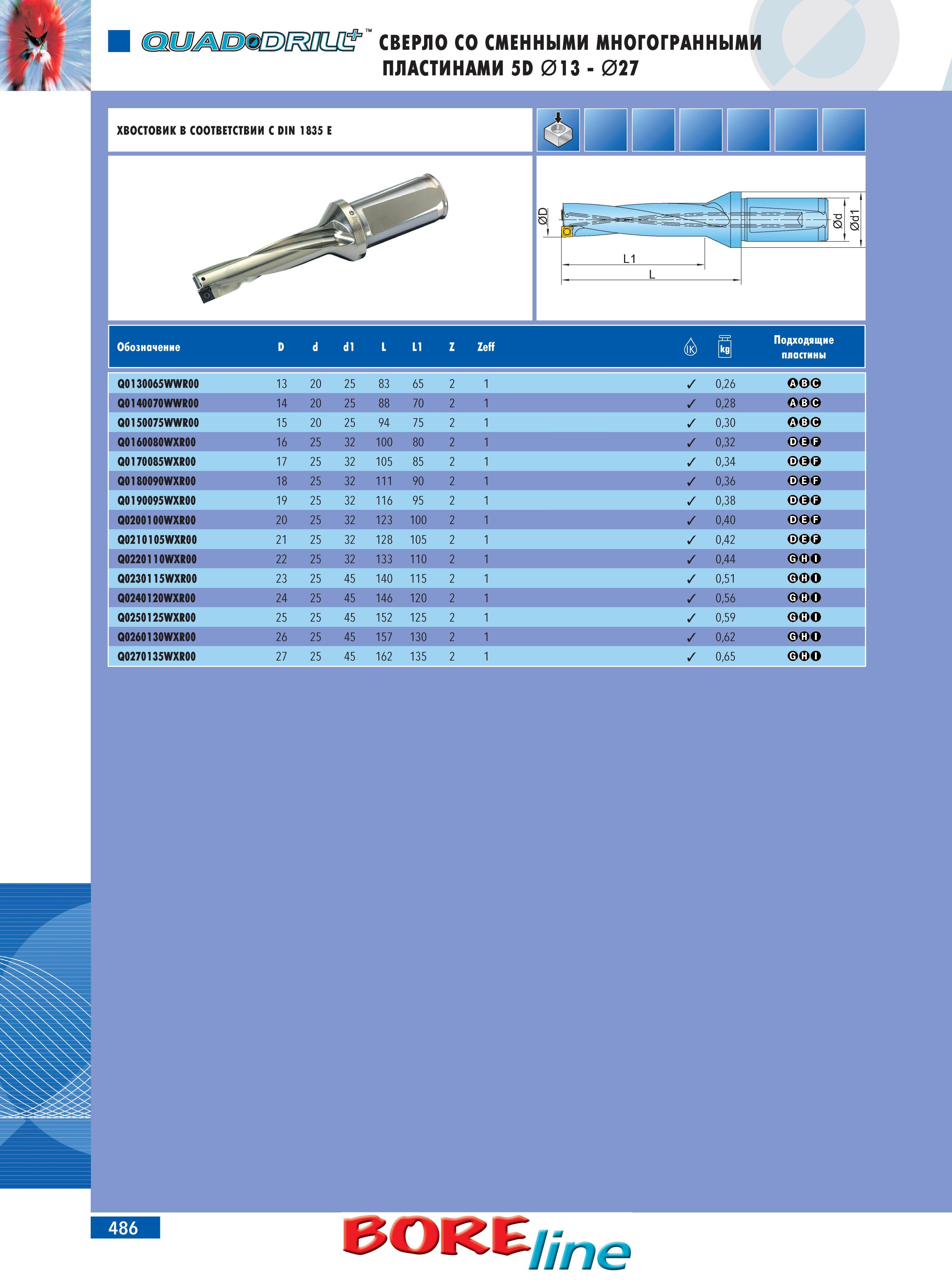

490 Каталог INGERSOLL 2014 Фрезерный инструмент Инструментальная оснастка Сверла Стр.486

490 Корпусные сверла Ingersoll с механическим креплением сменных режущих пластин квадратной формы Металлорежущий инструмент с внутренним подводом СОЖ в зону обработ Каталог INGERSOLL 2014 Фрезерный инструмент Инструментальная оснастка Сверла Стр. 486

Корпусные сверла Ingersoll с механическим креплением сменных режущих пластин квадратной формы Металлорежущий инструмент с внутренним подводом СОЖ в зону обработ

Корпусные сверла Ingersoll с механическим креплением сменных режущих пластин квадратной формы Металлорежущий инструмент с внутренним подводом СОЖ в зону обработки и цилиндрическим хвостовиком с лыской типа Whistle Notch DIN 1835 E Для сверления отверстий глубиной не более 5 диаметров СВЕРЛО СО СМЕННЫМИ МНОГОГРАННЫМИ ПЛАСТИНАМИ INGERSOLL 5D 013 027 Хвостовик инструмента в соотвтствии со стандартом DIN 1835 E Резьбовой и осевой режущий инструмент Ingersoll Обозначение D d d1 L L1 Z Zeff d1 Подходящие пластины Q0130065WWR00 13 20 25 83 65 21 3 0,26 ОО Q0140070WWR00 14 20 25 88 70 21 3 0,28 Q0150075WWR00 15 20 25 94 75 21 3 0,30 0 Q0160080WXR00 16 25 32 100 80 21 3 0,32 0 Q0170085WXR00 17 25 32 105 85 21 3 0,34 0 Q0180090WXR00 18 25 32 111 90 21 3 0,36 Q0190095WXR00 19 25 32 116 95 21 3 0,38 Q0200100WXR00 20 25 32 123 100 2 1 3 0,40 0O Q0210105WXR00 21 25 32 128 105 21 3 0,42 О Q0220110WXR00 22 25 32 133 110 21 3 0,44 ОО Q02301 15WXR00 23 25 45 140 115 21 3 0,51 ОО Q0240120WXR00 24 25 45 146 120 21 3 0,56 Q0250125WXR00 25 25 45 152 125 21 3 0,59 Q0260130WXR00 26 25 45 157 130 21 3 0,62 Q0270135WXR00 27 25 45 162 135 2 1 3 0,65 /пе
