Короткие твердосплавные концевые фрезы Iscar EC-H4S-CF с разным углом подъёма спирали и переменным шагом для фрезерования на станке без вибраций

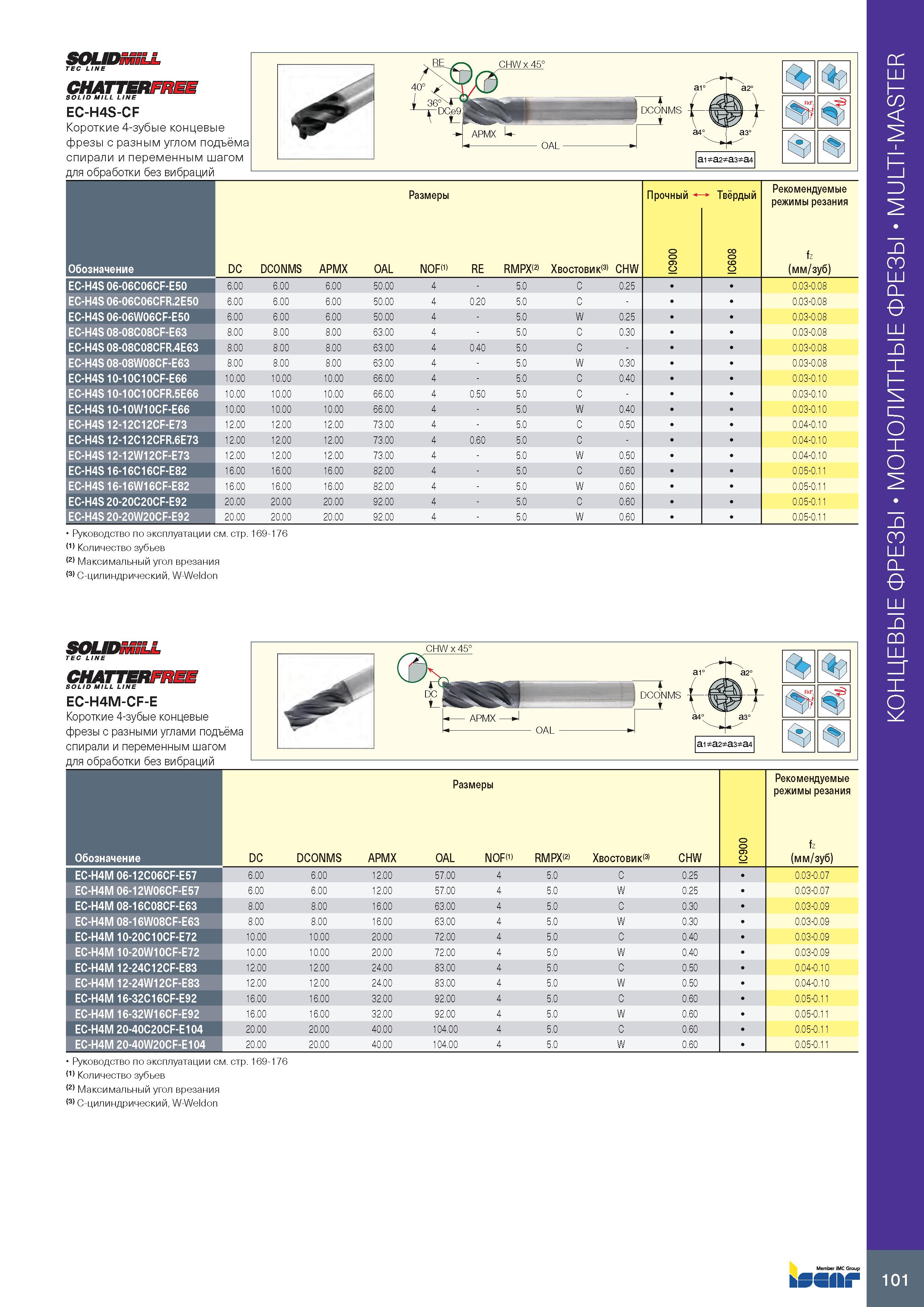

105 Каталог ISCAR 2020 Фрезы Сверла Пластины режущие Вспомогательный инструмент Стр.101

105 Короткие твердосплавные концевые фрезы Iscar EC-H4S-CF с разным углом подъёма спирали и переменным шагом для фрезерования на станке без вибраций Каталог ISCAR 2020 Фрезы твердосплавные монолитные и сборные Сверла спиральные с СМП Пластины режущие сменные Вспомогательный инструмент для станков по металлу Стр. 101

Короткие твердосплавные концевые фрезы Iscar EC-H4S-CF с разным углом подъёма спирали и переменным шагом для фрезерования на станке без вибраций

Короткие твердосплавные концевые фрезы Iscar EC-H4S-CF с разным углом подъёма спирали и переменным шагом для фрезерования на станке без вибраций _ 4-зубые Размеры Прочный 1- Твёрдый Рекомендуемые режимы резания Обозначение DC DCONMS APMX OAL NOF(1) RE RMPX(2) Х CD О о —1 о га S (3 CHW IC900 IC608 fz (мм/зуб) EC-H4S 06-06C06CF-E50 6.00 6.00 6.00 50.00 4 5.0 C 0.25 0.03-0.08 EC-H4S 06-06C06CFR.2E50 6.00 6.00 6.00 50.00 4 0.20 5.0 C 0.03-0.08 EC-H4S 06-06W06CF-E50 6.00 6.00 6.00 50.00 4 5.0 W 0.25 0.03-0.08 EC-H4S 08-08C08CF-E63 8.00 8.00 8.00 63.00 4 5.0 C 0.30 0.03-0.08 EC-H4S 08-08C08CFR.4E63 8.00 8.00 8.00 63.00 4 0.40 5.0 C 0.03-0.08 EC-H4S 08-08W08CF-E63 8.00 8.00 8.00 63.00 4 5.0 W 0.30 0.03-0.08 EC-H4S 10-10C10CF-E66 10.00 10.00 10.00 66.00 4 5.0 C 0.40 0.03-0.10 EC-H4S 10-10C10CFR.5E66 10.00 10.00 10.00 66.00 4 0.50 5.0 C 0.03-0.10 EC-H4S 10-10W10CF-E66 10.00 10.00 10.00 66.00 4 5.0 W 0.40 0.03-0.10 EC-H4S 12-12C12CF-E73 12.00 12.00 12.00 73.00 4 5.0 C 0.50 0.04-0.10 EC-H4S 12-12C12CFR.6E73 12.00 12.00 12.00 73.00 4 0.60 5.0 C 0.04-0.10 EC-H4S 12-12W12CF-E73 12.00 12.00 12.00 73.00 4 5.0 W 0.50 0.04-0.10 EC-H4S 16-16C16CF-E82 16.00 16.00 16.00 82.00 4 5.0 C 0.60 0.05-0.11 EC-H4S 16-16W16CF-E82 16.00 16.00 16.00 82.00 4 5.0 W 0.60 0.05-0.11 EC-H4S 20-20C20CF-E92 20.00 20.00 20.00 92.00 4 5.0 C 0.60 0.05-0.11 EC-H4S 20-20W20CF-E92 20.00 20.00 20.00 92.00 4 5.0 W 0.60 0.05-0.11 Руководство по эксплуатации см. стр. 169 (1) Количество зубьев (2) Максимальный угол врезания C-цилиндрический, W-Weldon 176 SOLIDMiLL TEC LINE CHATTERFREE SOLID MILL LINE EC-H4M-CF-E Короткие 4-зубые концевые фрезы с разными углами подъёма спирали и переменным шагом для обработки без вибраций DCONMS т ai a2 a3 a4 Ф Ф1 Ф Руководство по эксплуатации см. стр. 169-176 (1) Количество зубьев (2) Максимальный угол врезания C-цилиндрический, W-Weldon Обозначение Размеры 0 0 9 IC Рекомендуемые режимы резания fz (мм/зуб) DC DCONMS APMX OAL NOFO) RMPX(2) Хвостовик(3) CHW EC-H4M 06-12C06CF-E57 6.00 6.00 12.00 57.00 4 5.0 C 0.25 0.03-0.07 EC-H4M 06-12W06CF-E57 6.00 6.00 12.00 57.00 4 5.0 W 0.25 0.03-0.07 EC-H4M 08-16C08CF-E63 8.00 8.00 16.00 63.00 4 5.0 C 0.30 0.03-0.09 EC-H4M 08-16W08CF-E63 8.00 8.00 16.00 63.00 4 5.0 W 0.30 0.03-0.09 EC-H4M 10-20C10CF-E72 10.00 10.00 20.00 72.00 4 5.0 C 0.40 0.03-0.09 EC-H4M 10-20W10CF-E72 10.00 10.00 20.00 72.00 4 5.0 W 0.40 0.03-0.09 EC-H4M 12-24C12CF-E83 12.00 12.00 24.00 83.00 4 5.0 C 0.50 0.04-0.10 EC-H4M 12-24W12CF-E83 12.00 12.00 24.00 83.00 4 5.0 W 0.50 0.04-0.10 EC-H4M 16-32C16CF-E92 16.00 16.00 32.00 92.00 4 5.0 C 0.60 0.05-0.11 EC-H4M 16-32W16CF-E92 16.00 16.00 32.00 92.00 4 5.0 W 0.60 0.05-0.11 EC-H4M 20-40C20CF-E104 20.00 20.00 40.00 104.00 4 5.0 C 0.60 0.05-0.11 EC-H4M 20-40W20CF-E104 20.00 20.00 40.00 104.00 4 5.0 W 0.60 0.05-0.11 bSSflkf Монолитные концевые фрезы MULTI-MASTER SOLIDMiLL TEC LINE CHATTERFREE SOLID MILL LINE
