HAHN+KOLB | Каталог HAHN-KOLB 2013 Инструмент Оснастка Мебель (Всего 1711 стр.)

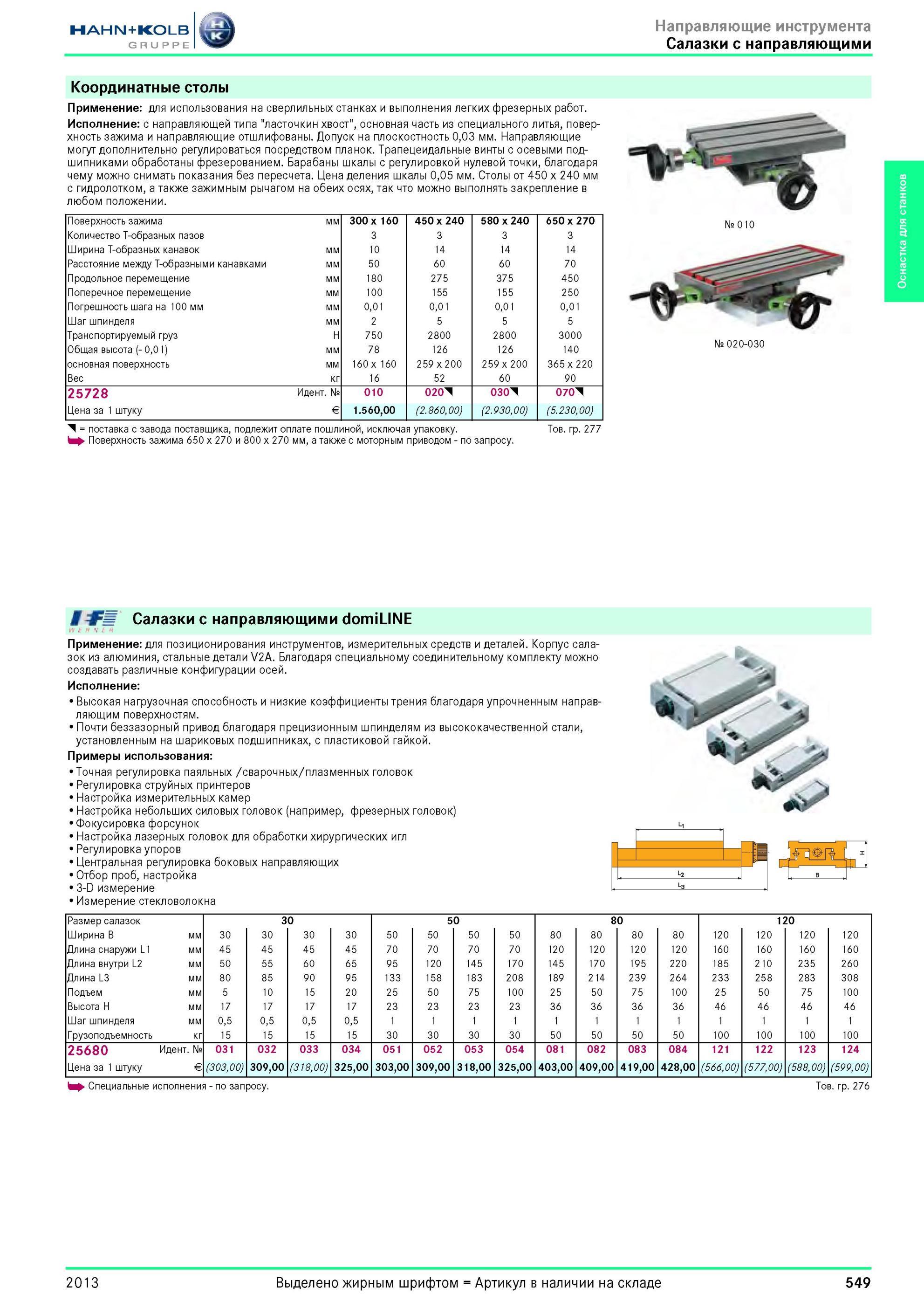

549 Каталог HAHN-KOLB 2013 Инструмент Оснастка Мебель Стр.549

549 Координатные столы от Hahn Kolb Применение для использования на сверлильных станках и выполнения легких фрезерных работ. Исполнение с направляющей тип Каталог HAHN-KOLB 2013 Режущий измерительный слесарно-монтажный инструмент и станочная оснастка Мебель Стр. 549

Координатные столы от Hahn Kolb Применение для использования на сверлильных станках и выполнения легких фрезерных работ. Исполнение с направляющей тип

Координатные столы от Hahn Kolb Применение для использования на сверлильных станках и выполнения легких фрезерных работ. Исполнение с направляющей типа "ласточкин хвост”, основная часть из специального литья, поверхность зажима и направляющие отшлифованы. Допуск на плоскостность 0,03 мм. Направляющие могут дополнительно регулироваться посредством планок. Трапецеидальные винты с осевыми подшипниками обработаны фрезерованием. Барабаны шкалы с регулировкой нулевой точки, благодаря чему можно снимать показания без пересчета. Цена деления шкалы 0,05 мм. Столы от 450 x 240 мм с гидролотком, а также зажимным рычагом на обеих осях, так что можно выполнять закрепление в любом положении. Поверхность зажима мм 300 x 160 450 x 240 580 x 240 650x270 Количество Т-образных пазов 3 3 3 3 Ширина Т-образных канавок мм 10 14 14 14 Расстояние между T-образными канавками мм 50 60 60 70 Продольное перемещение мм 180 275 375 450 Поперечное перемещение мм 100 155 155 250 Погрешность шага на 100 мм 0,01 0,01 0,01 0,01 Шаг шпинделя мм 2 5 5 5 Транспортируемый груз 750 2800 2800 3000 Общая высота (- 0,01) мм 78 126 126 140 основная поверхность мм 160x160 259 x200 259 x 200 365 x 220 Вес кг 16 52 60 90 25728 Цена за 1 штуку Идентификационный номер № E 010 1.560,00 020d (2.860,00) 030d (2.930,00) 070d (5.230,00) № 010 № 020-030 d поставка с завода поставщика, подлежит оплате пошлиной, исключая упаковку. Товарная группа 277 Поверхность зажима 650 x 270 и 800 x 270 мм, а также с моторным приводом по запросу. Iff Салазки с направляющими domiLINE Применение для позиционирования инструментов, измерительных средств и деталей. Корпус салазок из алюминия, стальные детали V2A. Благодаря специальному соединительному комплекту можно создавать различные конфигурации осей. Исполнение Высокая нагрузочная способность и низкие коэффициенты трения благодаря упрочненным направляющим поверхностям. Почти беззазорный привод благодаря прецизионным шпинделям из высококачественной стали, установленным на шариковых подшипниках, с пластиковой гайкой. Примеры использования Точная регулировка паяльных /сварочных/плазменных головок Регулировка струйных принтеров Настройка измерительных камер Настройка небольших силовых головок (например, фрезерных головок) Фокусировка форсунок Настройка лазерных головок для обработки хирургических игл Регулировка упоров Центральная регулировка боковых направляющих Отбор проб, настройка 3-D измерение Измерение стекловолокна Размер салазок 30 50 80 120 Ширина B мм 30 30 30 30 50 50 50 50 80 80 80 80 120 120 120 120 Длина снаружи L1 мм 45 45 45 45 70 70 70 70 120 120 120 120 160 160 160 160 Длина внутри L2 мм 50 55 60 65 95 120 145 170 145 170 195 220 185 210 235 260 Длина L3 мм 80 85 90 95 133 158 183 208 189 214 239 264 233 258 283 308 Подъем мм 5 10 15 20 25 50 75 100 25 50 75 100 25 50 75 100 Высота H мм 17 17 17 17 23 23 23 23 36 36 36 36 46 46 46 46 Шаг шпинделя мм 0,5 0,5 0,5 0,5 1 1 Грузоподъемность кг 15 15 15 15 30 30 30 30 50 50 50 50 100 100 100 100 25680 Идентификационный номер № Цена за 1 штуку E 031 (303,00) 032 309,00 033 (318,00) 034 325,00 051 303,00 052 309,00 053 318,00 054 325,00 081 403,00 082 409,00 083 419,00 084 428,00 121 (566,00) 122 (577,00) 123 (588,00) 124 (599,00) h Специальные исполнения по запросу. Товарная группа 276 2013 549 Оснастка для станков
