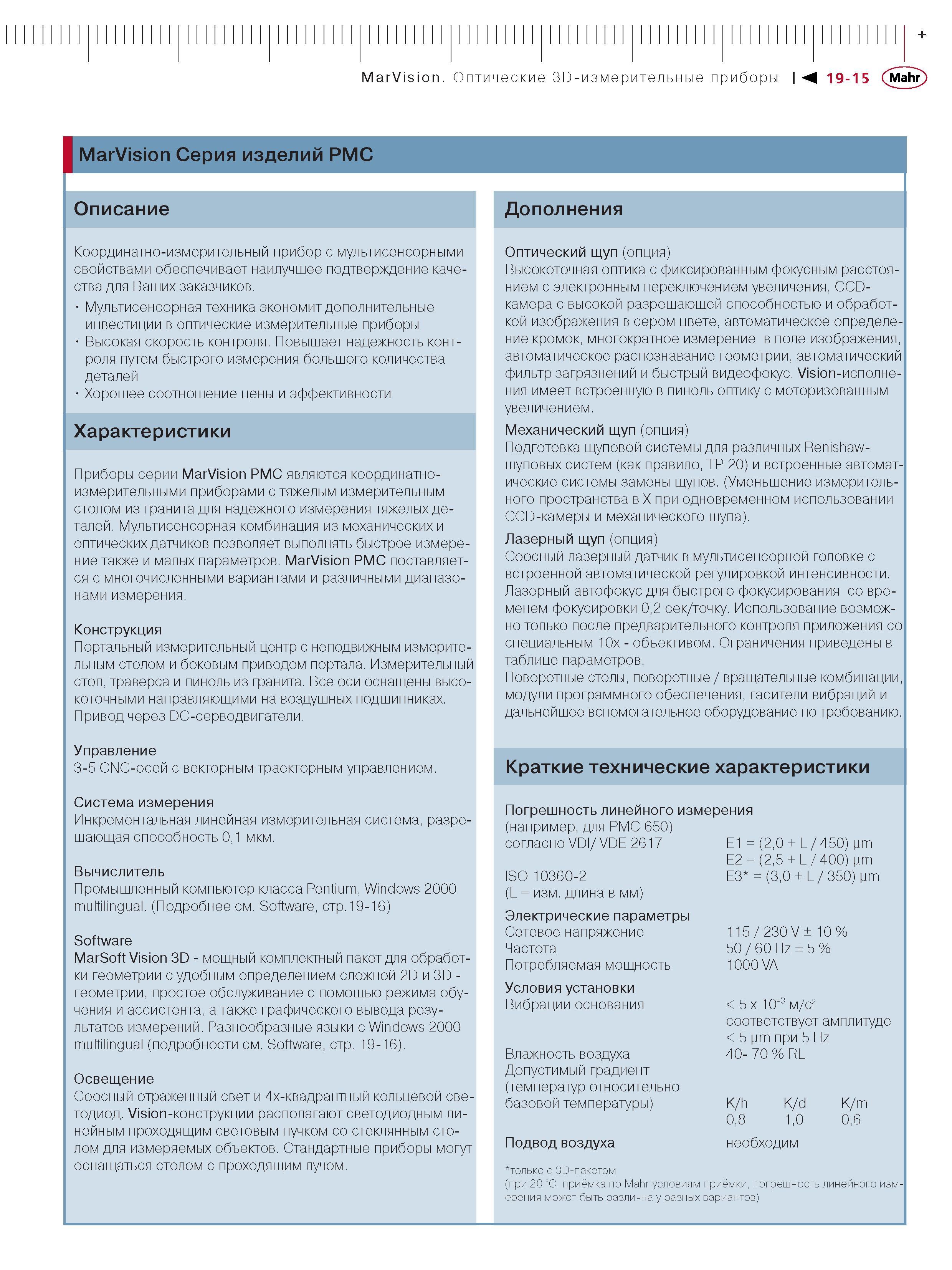

373 Каталог MAHR 2006 Производственная измерительная техника инструмент и оборудование Стр.19-15

373 Координатно-измерительный прибор с мультисенсорными свойствами обеспечивает наилучшее подтверждение качества для Ваших заказчиков Мультисенсорная те Каталог MAHR 2006 Производственная измерительная техника инструмент и оборудование Стр. 19-15

Координатно-измерительный прибор с мультисенсорными свойствами обеспечивает наилучшее подтверждение качества для Ваших заказчиков Мультисенсорная те

Координатно-измерительный прибор с мультисенсорными свойствами обеспечивает наилучшее подтверждение качества для Ваших заказчиков. Мультисенсорная техника экономит дополнительные инвестиции в оптические измерительные приборы Высокая скорость контроля. Повышает надежность контроля путем быстрого измерения большого количества деталей Хорошее соотношение цены и эффективности Характеристики Приборы серии MarVision РМС являются координатноизмерительными приборами с тяжелым измерительным столом из гранита для надежного измерения тяжелых деталей. Мультисенсорная комбинация из механических и оптических датчиков позволяет выполнять быстрое измерение также и малых параметров. MarVision РМС поставляется с многочисленными вариантами и различными диапазонами измерения. Конструкция Портальный измерительный центр с неподвижным измерительным столом и боковым приводом портала. Измерительный стол траверса и пиноль из гранита. Все оси оснащены высокоточными направляющими на воздушных подшипниках. Привод через DC-серводвигатели. Управление 3-5 СNC-осей с векторным траекторным управлением. Система измерения Инкрементальная линейная измерительная система разрешающая способность 01 мкм. Вычислитель Промышленный компьютер класса Pentium Windows 2000 rnultilingual. (Подробнее см. Software стр.19-16) Software MarSoft Vision 3D - мощный комплектный пакет для обработки геометрии с удобным определением сложной 2D и 3D геометрии простое обслуживание с помощью режима обучения и ассистента а также графического вывода результатов измерений. Разнообразные языки с Windows 2000 rnultilingual (подробности см. Software стр. 19-16). Освещение Соосный отраженный свет и 4х-квадрантный кольцевой светодиод. Vision-конструкции располагают светодиодным линейным проходящим световым пучком со стеклянным столом для измеряемых объектов. Стандартные приборы могут оснащаться столом с проходящим лучом. Дополнения Оптический щуп(опция) Высокоточная оптика с фиксированным фокусным расстоянием с электронным переключением увеличения CCD-камера с высокой разрешающей способностью и обработкой изображения в сером цвете автоматическое определение кромок многократное измерение в поле изображения автоматическое распознавание геометрии автоматический фильтр загрязнений и быстрый видеофокус. Vision-исполнения имеет встроенную в пиноль оптику с моторизованным увеличением. Механический щуп(опция) Подготовка щуповой системы для различных Renishaw-щуповых систем (как правило ТР 20) и встроенные автоматические системы замены щупов. (Уменьшение измерительного пространства в Х при одновременном использовании CCD-камеры и механического щупа). Лазерный щуп (опция) Соосный лазерный датчик в мультисенсорной головке с встроенной автоматической регулировкой интенсивности. Лазерный автофокус для быстрого фокусирования со временем фокусировки 02 сек точку. Использование возможно только после предварительного контроля приложения со специальным 10х - объективом. Ограничения приведены в таблице параметров. Поворотные столы поворотные вращательные комбинации модули программного обеспечения гасители вибраций и дальнейшее вспомогательное оборудование по требованию. Краткие технические характеристики Погрешность линейного измерения (например для РМС 650) согласно VDI VDE 2617 ISO 10360-2 (L изм. длина в мм) Электрические параметры Сетевое напряжение Частота Потребляемая мощность Условия установки Вибрации основания Влажность воздуха Допустимый градиент (температур относительно базовой температуры) Подвод воздуха только с 3D-пакетом (при 20 C приёмка по Mahr условиям приёмки погрешность линейного измерения может быть различна у разных вариантов) E1 (20 + L 450) E2 (25 + L 400) E3 (30 + L 350) 115 230 V 10% 50 60 Hz 5 % 1000 VA 5 x 10-3 м с2 соответствует амплитуде 5 при 5 Hz 40- 70 % RL K h K d K т 08 10 06 необходим MarVision. Оптические 3D-измерительные приборы М 19-15 Mahr MarVision Серия изделий PMC Описание
