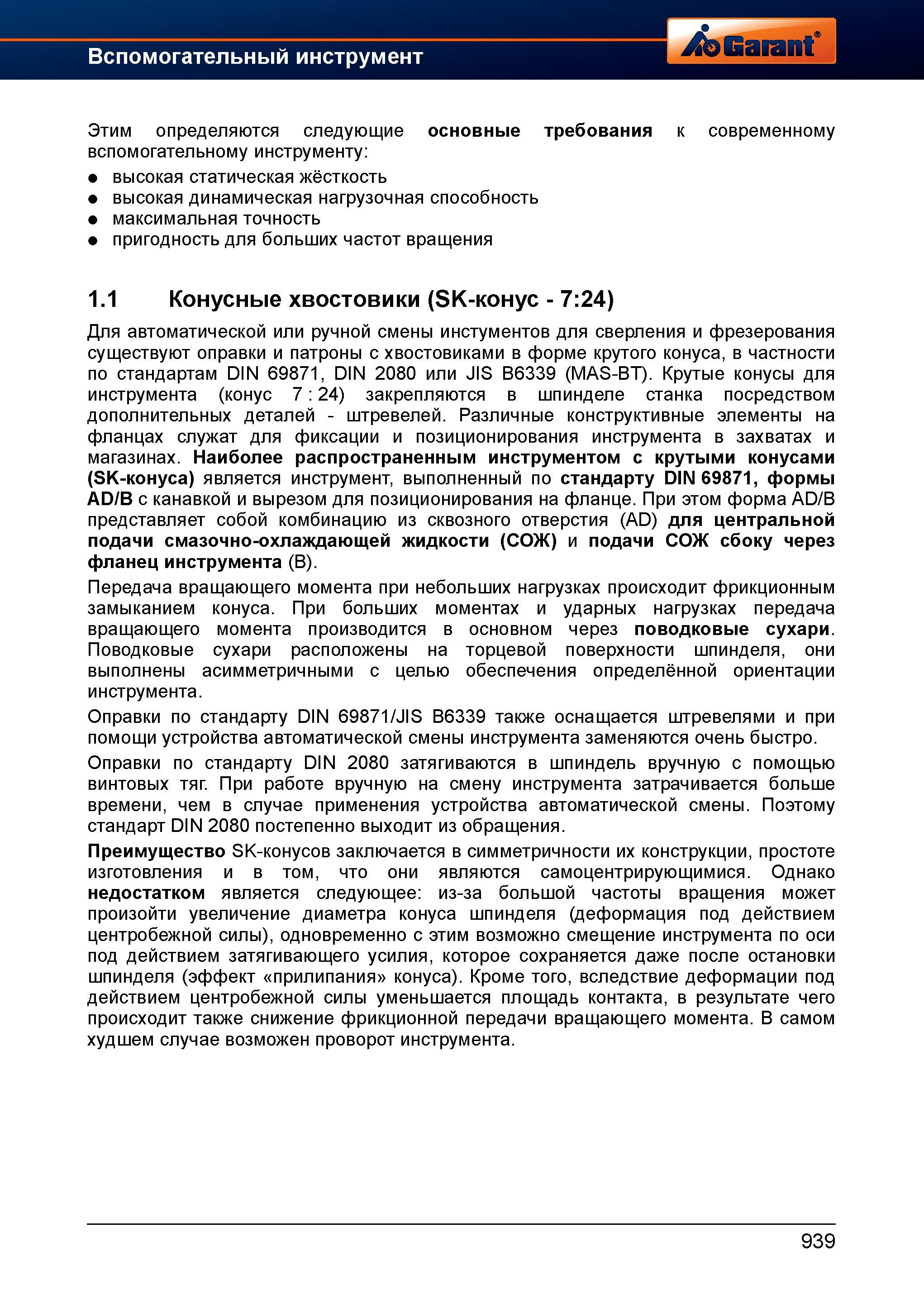

Конусные хвостовики (SK-конус - 7:24) Для автоматической или ручной смены инстументов для сверления и фрезерования существуют оправки и патроны с хвостовиками в форме крутого конуса, в частности по стандартам DIN 69871, DIN 2080 или JIS B6339 (MAS-BT). Крутые конусы для инструмента (конус 7 24) закрепляются в шпинделе станка посредством дополнительных деталей - штревелей. Различные конструктивные элементы на фланцах служат для фиксации и позиционирования инструмента в захватах и магазинах. Наиболее распространенным инструментом с крутыми конусами (SK-конуса) является инструмент, выполненный по стандарту DIN 69871, формы Ad/B с канавкой и вырезом для позиционирования на фланце. При этом форма Ad/B представляет собой комбинацию из сквозного отверстия (AD) для центральной подачи смазочно-охлаждающей жидкости (СОЖ) и подачи СОЖ сбоку через фланец инструмента (B). Передача вращающего момента при небольших нагрузках происходит фрикционным замыканием конуса. При больших моментах и ударных нагрузках передача вращающего момента производится в основном через поводковые сухари. Поводковые сухари расположены на торцевой поверхности шпинделя, они выполнены асимметричными с целью обеспечения определённой ориентации инструмента . Оправки по стандарту DIN 69871/JIS B6339 также оснащается штревелями и при помощи устройства автоматической смены инструмента заменяются очень быстро. Оправки по стандарту DIN 2080 затягиваются в шпиндель вручную с помощью винтовых тяг. При работе вручную на смену инструмента затрачивается больше времени, чем в случае применения устройства автоматической смены. Поэтому стандарт DIN 2080 постепенно выходит из обращения. Преимущество SK-конусов заключается в симметричности их конструкции, простоте изготовления и в том, что они являются самоцентрирующимися. Однако недостатком является следующее из-за большой частоты вращения может произойти увеличение диаметра конуса шпинделя (деформация под действием центробежной силы), одновременно с этим возможно смещение инструмента по оси под действием затягивающего усилия, которое сохраняется даже после остановки шпинделя (эффект прилипания конуса). Кроме того, вследствие деформации под действием центробежной силы уменьшается площадь контакта, в результате чего происходит также снижение фрикционной передачи вращающего момента. В самом худшем случае возможен проворот инструмента. 939 Этим определяются следующие основные требования к современному вспомогательному инструменту высокая статическая жёсткость высокая динамическая нагрузочная способность максимальная точность пригодность для больших частот вращения 1.1
