Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

MITSUBISHI | Каталог MITSUBISHI 2014 Металлорежущий инструмент (Всего 1352 стр.)

Концевые грибковые фрезы Mitsubishi TSMP с режущими сменными твердосплавными пластинами для фрезерования т-образных пазов Японский инструмент

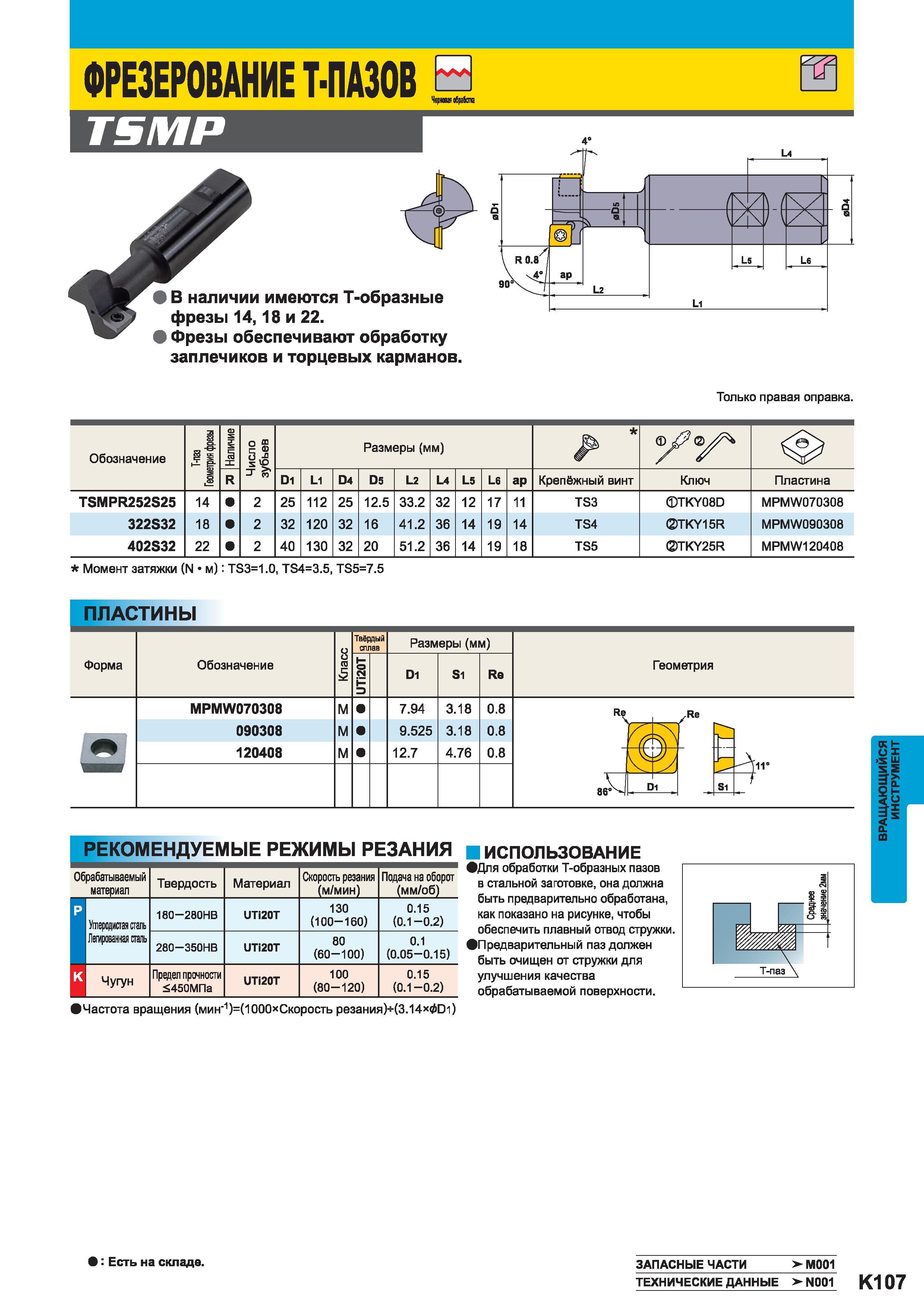

1063 Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся Стр.K107

1063 Концевые грибковые фрезы Mitsubishi TSMP с режущими сменными твердосплавными пластинами для фрезерования т-образных пазов Японский инструмент Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся Стр. K107

Концевые грибковые фрезы Mitsubishi TSMP с режущими сменными твердосплавными пластинами для фрезерования т-образных пазов Японский инструмент

Концевые грибковые фрезы Mitsubishi TSMP с режущими сменными твердосплавными пластинами для фрезерования т-образных пазов Японский инструмент _ обеспечивает фрезерование заплечиков и торцевых карманов. Только правая оправка. Обозначение Т-паэ Геометрия фрезы U S ZT S 5 Число зубьев Размеры (мм) R D1 L1 D4 D5 L2 L4 L5 L6 ap Крепёжный винт Ключ Пластина TSMPR252S25 14 2 25 112 25 12.5 33.2 32 12 17 11 TS3 TKY08D MPMW070308 322S32 18 2 32 120 32 16 41.2 36 14 19 14 TS4 TKY15R MPMW090308 402S32 22 2 40 130 32 20 51.2 36 14 19 18 TS5 TKY25R MPMW120408 Момент затяжки (N/м) TS31.0 TS43.5 TS57.5 ПЛАСТИНЫ Форма Обозначение Твёрдый сплав Размеры (мм) D1 S1 Re Геометрия MPMW070308 090308 120408 7.94 9.525 12.7 3.18 3.18 4.76 0.8 0.8 0.8 кл D 1 Re S1 11" Рекомендуемые режимы резания Обрабатываемый материал Твердость Материал Скорость резания (м/мин) Подача на оборот (мм/об) Углеродистая 180 280НВ UTi20T 130 (100-160) 0.15 (0.1-0.2) 280 350НВ UTi20T 80 (60-100) 0.1 (0.05-0.15) Чугун Предал прочности 450МПа UTi20T 100 (80-120) 0.15 (0.1-0.2) Частота вращения (мин-1)(1000 Скорость резанияН3.14 (Ю1) ИСПОЛЬЗОВАНИЕ Для обработки Т-образных пазов в стальной заготовке она должна быть предварительно обработана как показано на рисунке чтобы обеспечить плавный отвод стружки. Предварительный паз должен быть очищен от стружки для улучшения качества обрабатываемой поверхности. в Есть на складе. Запасные части М001 ТЕХНИЧЕСКИЕ ДАННЫЕ -N001 К107 ВРАЩАЮЩИЙСЯ ИНСТРУМЕНТ ФРЕЗЕРОВАНИЕ Т-ПАЗОВ Черновая обработка 90 R 0.8' J ар L2 L5 L6 L1 3 а В наличии имеются Т-образные фрезы 1418 и 22. фрезерный
