KORLOY | Каталог KORLOY 2014 Металлорежущий инструмент (Всего 1043 стр.)




997 Каталог KORLOY 2014 Металлорежущий инструмент и станочная оснастка Стр.L27

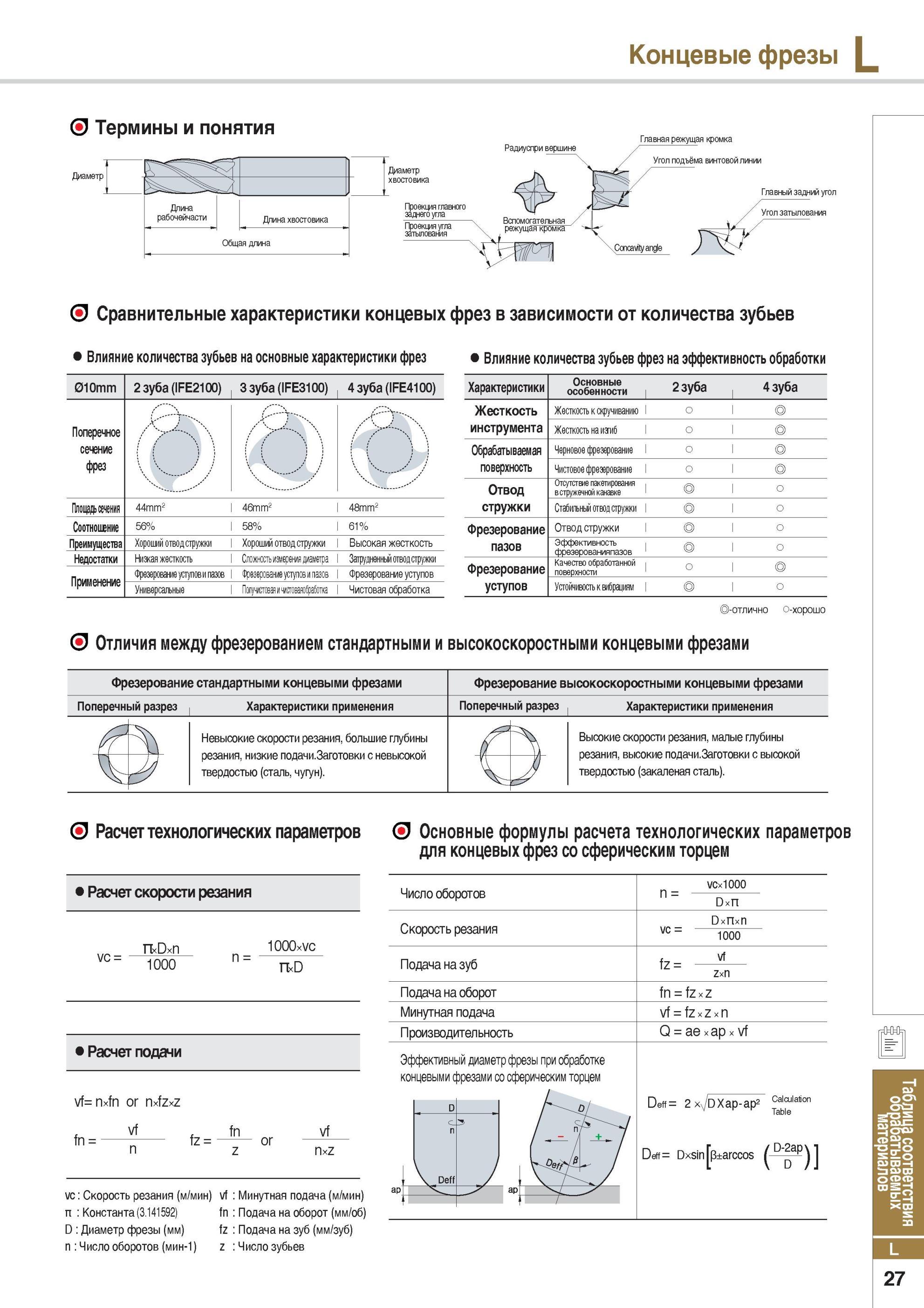

997 Концевые фрезы Термины и понятия Главная режущая кромка Сравнительные характеристики концевых фрез в зависимости от количества зубьев Влияние количества зу Каталог KORLOY 2014 Металлорежущий инструмент Точение Фрезерование Сверление Инструментальная оснастка Стр. L27

Концевые фрезы Термины и понятия Главная режущая кромка Сравнительные характеристики концевых фрез в зависимости от количества зубьев Влияние количества зу

Концевые фрезы Термины и понятия Главная режущая кромка Сравнительные характеристики концевых фрез в зависимости от количества зубьев Влияние количества зубьев на основные характеристики фрез Влияние количества зубьев фрез на эффективность обработки 010mm 2 зуба (IFE2100) 3 зуба (IFE3100) 4 зуба (IFE4100) Поперечное сечение фрез А..\ Площадь сечения 44mm2 46mm2 48mm2 Соотношение 56% 58% 61% Преимущества Хороший отвод стружки Хороший отвод стружки Высокая жесткость Недостатки Низкая жесткость Сложность измерения диаметра Затрудненный отвод стружки Фрезерование уступов и пазов Фрезерование уступов и пазов Фрезерование уступов Универсальные Получистовая и чип, тка Чистовая обработка Характеристики Основные особенности 2 зуба 4 зуба Жесткость инструмента Жесткость к скручиванию с Жесткость на изгиб с Обрабатываемая поверхность Черновое фрезерование с Чистовое фрезерование с Отвод стружки Отсутствие пакетирования в стружечной канавке с Стабильный отвод стружки с Фрезерование пазов Отвод стружки с Эффективность фрезерованияпазов с Фрезерование уступов Качество обработанной поверхности с Устойчивость к вибрациям с -отлично о-хорошо О Отличия между фрезерованием стандартными и высокоскоростными концевыми фрезами Фрезерование стандартными концевыми фрезами Фрезерование высокоскоростными концевыми фрезами Поперечный разрез Характеристики применения Поперечный разрез Характеристики применения Невысокие скорости резания, большие глубины резания, низкие подачи.Заготовки с невысокой твердостью (сталь, чугун). Высокие скорости резания, малые глубины резания, высокие подачи.Заготовки с высокой твердостью (закаленая сталь). О Расчет технологических параметров 1 Расчет скорости резания vc = ПХРхП 1000 1000xvc nxD Расчет подачи vf= nxfn or nxfZxZ vf fn = n fz fn or vf nxZ vc Скорость резания (м/мин) vf Минутная подача (м/мин) Константа (3.141592) fn Подача на оборот (мм/об) D Диаметр фрезы (мм) fz Подача на зуб (мм/зуб) n Число оборотов (мин-1) z Число зубьев О Основные формулы расчета технологических параметров для концевых фрез сферическим торцем Число оборотов Скорость резания Подача на зуб Подача на оборот Минутная подача Производительность Эффективный диаметр фрезы при обработке концевыми фрезами сферическим торцем vcx1000 Dx vc = Dx xn 1000 fz = vf zxn fn = fz x z vf = fz x z x n Q = ae x ap x vf Deff = 2 xJDXap-ap2 Calculafon v v v Table D-2ap> Dxsin p±arccos ( 2 ) n n z Таблица соответствия обрабатываемых материалов 27 Диаметр Длина рабочейчасти Общая длина Длина хвостовика Диаметр хвостовика Проекция главного заднего угла Проекция угла затылования Вспомогательная . режущая кромка Радиуспри вершине Угол подъёма винтовой линии Главный задний угол Угол затылования \Concavity angle
