Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

KORLOY | Каталог KORLOY 2016 Металлорежущий инструмент и оснастка (Всего 1121 стр.)

Концевые фрезы по металлу Korloy Rich Mill для фрезерования плоских поверхностей и неглубоких прямоугольных уступов на фрезерном оборудовании

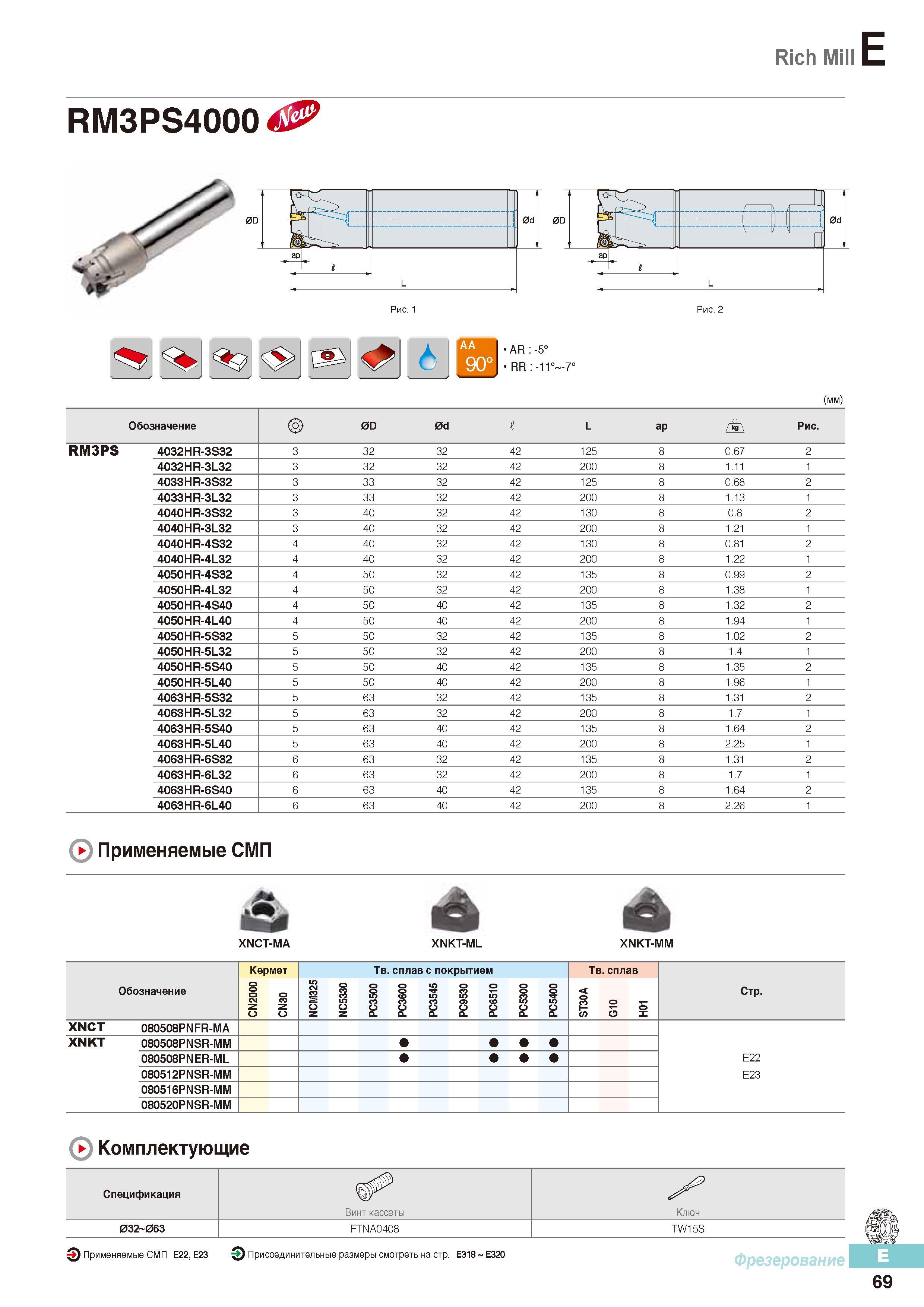

456 Каталог KORLOY 2016 Металлорежущий инструмент и станочная оснастка Стр.E69

456 Концевые фрезы по металлу Korloy Rich Mill для фрезерования плоских поверхностей и неглубоких прямоугольных уступов на фрезерном оборудовании Каталог KORLOY 2016 Металлорежущий инструмент и инструментальная оснастка для токарных фрезерных резьбонарезных сверлильных расточных технологических операций на станках Стр. E69

Концевые фрезы по металлу Korloy Rich Mill для фрезерования плоских поверхностей и неглубоких прямоугольных уступов на фрезерном оборудовании

Концевые фрезы по металлу Korloy Rich Mill для фрезерования плоских поверхностей и неглубоких прямоугольных уступов на фрезерном оборудовании _ металлообрабатывающем Общий вид основные размеры AR -5° RR:-11° -7° (mm) Обозначение 0D 0d 1 L ap л£л Рис. RM3PS 4032HR-3S32 3 32 32 42 125 8 0.67 2 4032HR-3L32 3 32 32 42 200 8 1.11 1 4033HR-3S32 3 33 32 42 125 8 0.68 2 4033HR-3L32 3 33 32 42 200 8 1.13 1 4040HR-3S32 3 40 32 42 130 8 0.8 2 4040HR-3L32 3 40 32 42 200 8 1.21 1 4040HR-4S32 4 40 32 42 130 8 0.81 2 4040HR-4L32 4 40 32 42 200 8 1.22 1 4050HR-4S32 4 50 32 42 135 8 0.99 2 4050HR-4L32 4 50 32 42 200 8 1.38 1 4050HR-4S40 4 50 40 42 135 8 1.32 2 4050HR-4L40 4 50 40 42 200 8 1.94 1 4050HR-5S32 5 50 32 42 135 8 1.02 2 4050HR-5L32 5 50 32 42 200 8 1.4 1 4050HR-5S40 5 50 40 42 135 8 1.35 2 4050HR-5L40 5 50 40 42 200 8 1.96 1 4063HR-5S32 5 63 32 42 135 8 1.31 2 4063HR-5L32 5 63 32 42 200 8 1.7 1 4063HR-5S40 5 63 40 42 135 8 1.64 2 4063HR-5L40 5 63 40 42 200 8 2.25 1 4063HR-6S32 6 63 32 42 135 8 1.31 2 4063HR-6L32 6 63 32 42 200 8 1.7 1 4063HR-6S40 6 63 40 42 135 8 1.64 2 4063HR-6L40 6 63 40 42 200 8 2.26 1 Применяемые СМП XNCT-MA A XNKT-ML A XNKT-MM Обозначение Кермет Твердый сплав с покрытием S S Твердый сплав Р сл Стр. XNCT 080508PNFR-MA XNKT 080508PNSR-MM 080508PNER-ML 080512PNSR-MM 080516PNSR-MM 080520PNSR-MM E22 E23 ( Комплектующие Спецификация Винт кассеты Ключ 032 063 FTNA0408 TW15S Применяемые СМП Е22, Е23 Присоединительные размеры смотреть на стр. Е318 Е320 Фрезерование
