872 Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся Стр.I312

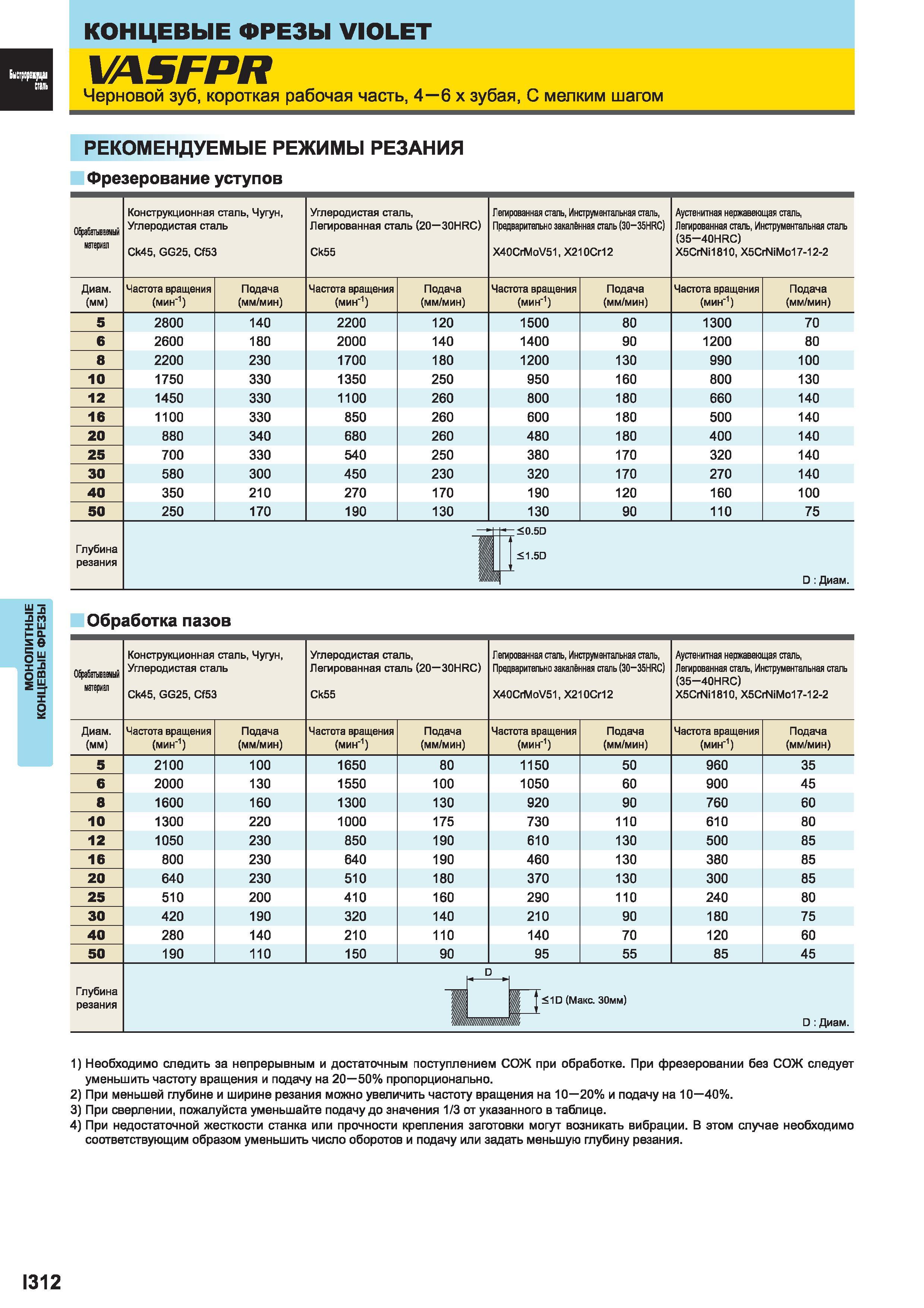

872 Концевые фрезы Mitsubishi VIOLET VASFPR Черновой зуб короткая рабочая часть 4 6 х зубая С мелким шагом Рекомендуемые режимы резания Фрезерование Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся Стр. I312

Концевые фрезы Mitsubishi VIOLET VASFPR Черновой зуб короткая рабочая часть 4 6 х зубая С мелким шагом Рекомендуемые режимы резания Фрезерование

Концевые фрезы Mitsubishi VIOLET VASFPR Черновой зуб короткая рабочая часть 4 6 х зубая С мелким шагом Рекомендуемые режимы резания Фрезерование уступов Обрабатываемый материал Конструкционная сталь Чугун Углеродистая сталь Ck45 GG25 Cf53 Углеродистая сталь Легированная сталь (20 30HRC) Ск55 Легированная сталь Инструментальная сталь Предварительно закалённая сталь (30 35HRC) X40Cr1WoV51 Х210СМ2 Аустенитная нержавеющая сталь Легированная сталь Инструментальная сталь (35 40HRC) X5CrNi1810 X5CrNiMo17-12-2 Диаметр (мм) Частота вращения (мин-1) Подача (мм/мин) 5 2800 140 2200 120 1500 80 1300 70 6 2600 180 2000 140 1400 90 1200 80 8 2200 230 1700 180 1200 130 990 100 10 1750 330 1350 250 950 160 800 130 12 1450 330 1100 260 800 180 660 140 16 1100 330 850 260 600 180 500 140 20 880 340 680 260 480 180 400 140 25 700 330 540 250 380 170 320 140 30 580 300 450 230 320 170 270 140 40 350 210 270 170 190 120 160 100 50 250 170 190 130 130 90 110 75 Глубина резания ++ 0.50 1.5D Диаметр Обработка пазов Обрабатываемый материал Конструкционная сталь Чугун Углеродистая сталь Ck45 GG25 Cf53 Углеродистая сталь Легированная сталь (20 30HRC) Ск55 Легированная сталь Инструментальная сталь Предварительно закалённая сталь (30-35HRC) X40CrftloV51X210Cr12 Аустенитная нержавеющая сталь Легированная сталь Инструментальная сталь (35 40HRC) X5CrNi1810 X5CrNiMo17-12-2 Диаметр Часгата вращения Подача Часгата вращения Подача Частота вращения Подача (мм) (мин-1) (мм/мин) 5 2100 100 1650 80 1150 50 960 35 6 2000 130 1550 100 1050 60 900 45 8 1600 160 1300 130 920 90 760 60 10 1300 220 1000 175 730 110 610 80 12 1050 230 850 190 610 130 500 85 16 800 230 640 190 460 130 380 85 20 640 230 510 180 370 130 300 85 25 510 200 410 160 290 110 240 80 30 420 190 320 140 210 90 180 75 40 280 140 210 110 140 70 120 60 50 190 110 150 90 95 55 85 45 1) Необходимо следить за непрерывным и достаточным поступлением СОЖ при обработке. При фрезеровании без СОЖ следует уменьшить частоту вращения и подачу на 20 50% пропорционально. 2) При меньшей глубине и ширине резания можно увеличить частоту вращения на 10 20% и подачу на 10 40%. 3) При сверлении пожалуйста уменьшайте подачу до значения 1 3 от указанного в таблице. 4) При недостаточной жесткости станка или прочности крепления заготовки могут возникать вибрации. В этом случае необходимо соответствующим образом уменьшить число оборотов и подачу или задать меньшую глубину резания. 1312
