MITSUBISHI | Каталог MITSUBISHI 2014 Металлорежущий инструмент (Всего 1352 стр.)

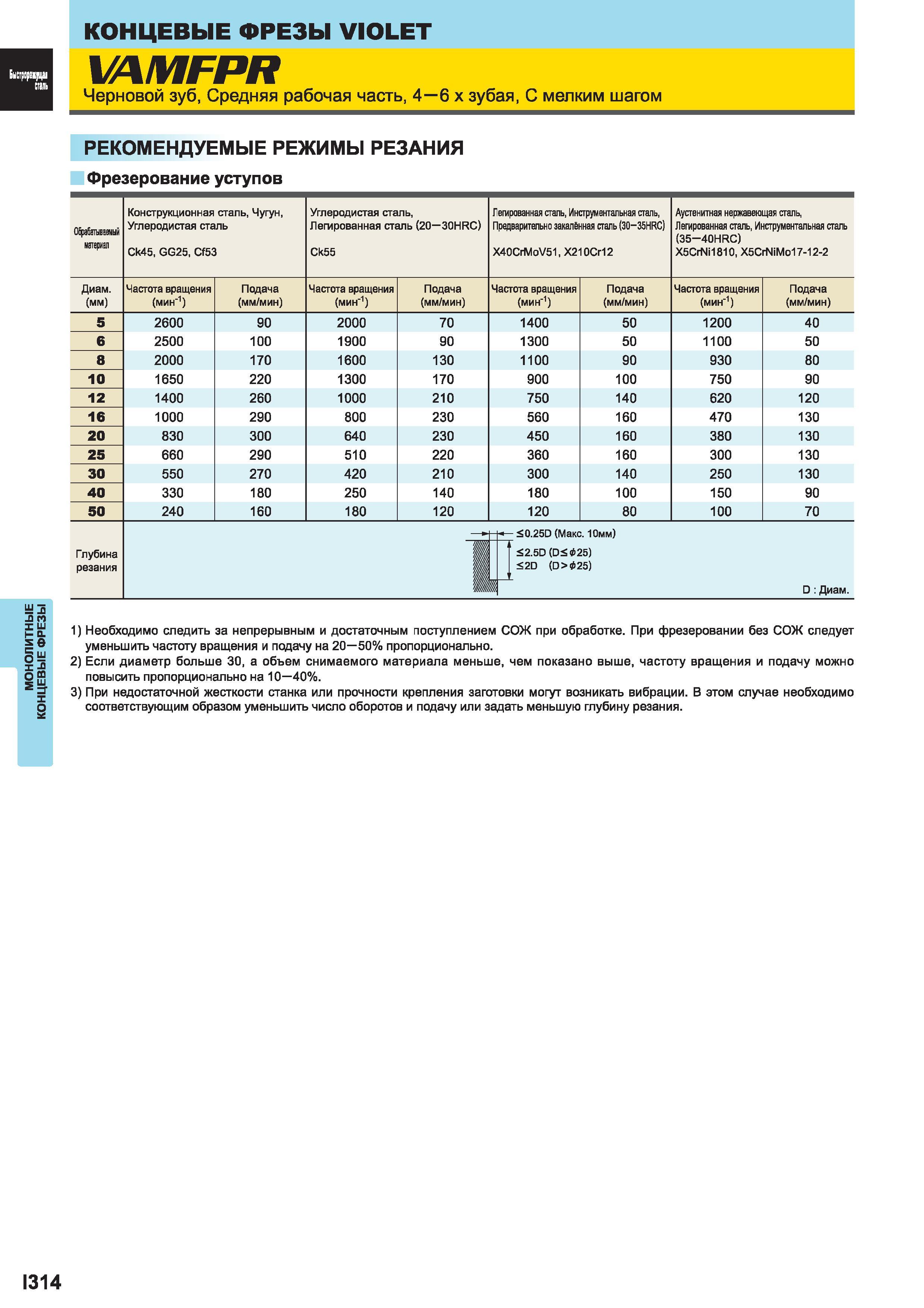

874 Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся Стр.I314

874 Концевые фрезы Mitsubishi VIOLET VAMFPR Черновой зуб Средняя рабочая часть 4 6 х зубая С мелким шагом Рекомендуемые режимы резания Фрезерование у Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся Стр. I314

Концевые фрезы Mitsubishi VIOLET VAMFPR Черновой зуб Средняя рабочая часть 4 6 х зубая С мелким шагом Рекомендуемые режимы резания Фрезерование у

Концевые фрезы Mitsubishi VIOLET VAMFPR Черновой зуб Средняя рабочая часть 4 6 х зубая С мелким шагом Рекомендуемые режимы резания Фрезерование уступов материал Конструкционная сталь Чугун Углеродистая сталь Ck45 GG25 Cf53 Углеродистая сталь Легированная сталь (20 30HRC) Ск55 Легированная сталь Инструментальная сталь Предварительно закалённая сталь (30 35HRC) X40Cr1WoV51 Х210СМ2 Аустенитная нержавеющая сталь Легированная сталь Инструментальная сталь (35 40HRC) X5CrNi1810 X5CrNiMo17-12-2 Диаметр (мм) Частота вращения (мин-1) Подача (мм/мин) 5 2600 90 2000 70 1400 50 1200 40 6 2500 100 1900 90 1300 50 1100 50 8 2000 170 1600 130 1100 90 930 80 10 1650 220 1300 170 900 100 750 90 12 1400 260 1000 210 750 140 620 120 16 1000 290 800 230 560 160 470 130 20 830 300 640 230 450 160 380 130 25 660 290 510 220 360 160 300 130 30 550 270 420 210 300 140 250 130 40 330 180 250 140 180 100 150 90 50 240 160 180 120 120 80 100 70 Глубина резания И 0.25D (Макс 10мм) Диаметр 1 1 2.5D D 4; 20 ( Ф' 1) Необходимо следить за непрерывным и достаточным поступлением СОЖ при обработке. При фрезеровании без СОЖ следует уменьшить частоту вращения и подачу на 20 50% пропорционально. 2) Если диаметр больше 30 а объем снимаемого материала меньше чем показано выше частоту вращения и подачу можно повысить пропорционально на 10 40%. 3) При недостаточной жесткости станка или прочности крепления заготовки могут возникать вибрации. В этом случае необходимо соответствующим образом уменьшить число оборотов и подачу или задать меньшую глубину резания. 1314 Монолитные концевые фрезы
