MITSUBISHI | Каталог MITSUBISHI 2014 Металлорежущий инструмент (Всего 1352 стр.)




906 Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся Стр.I346

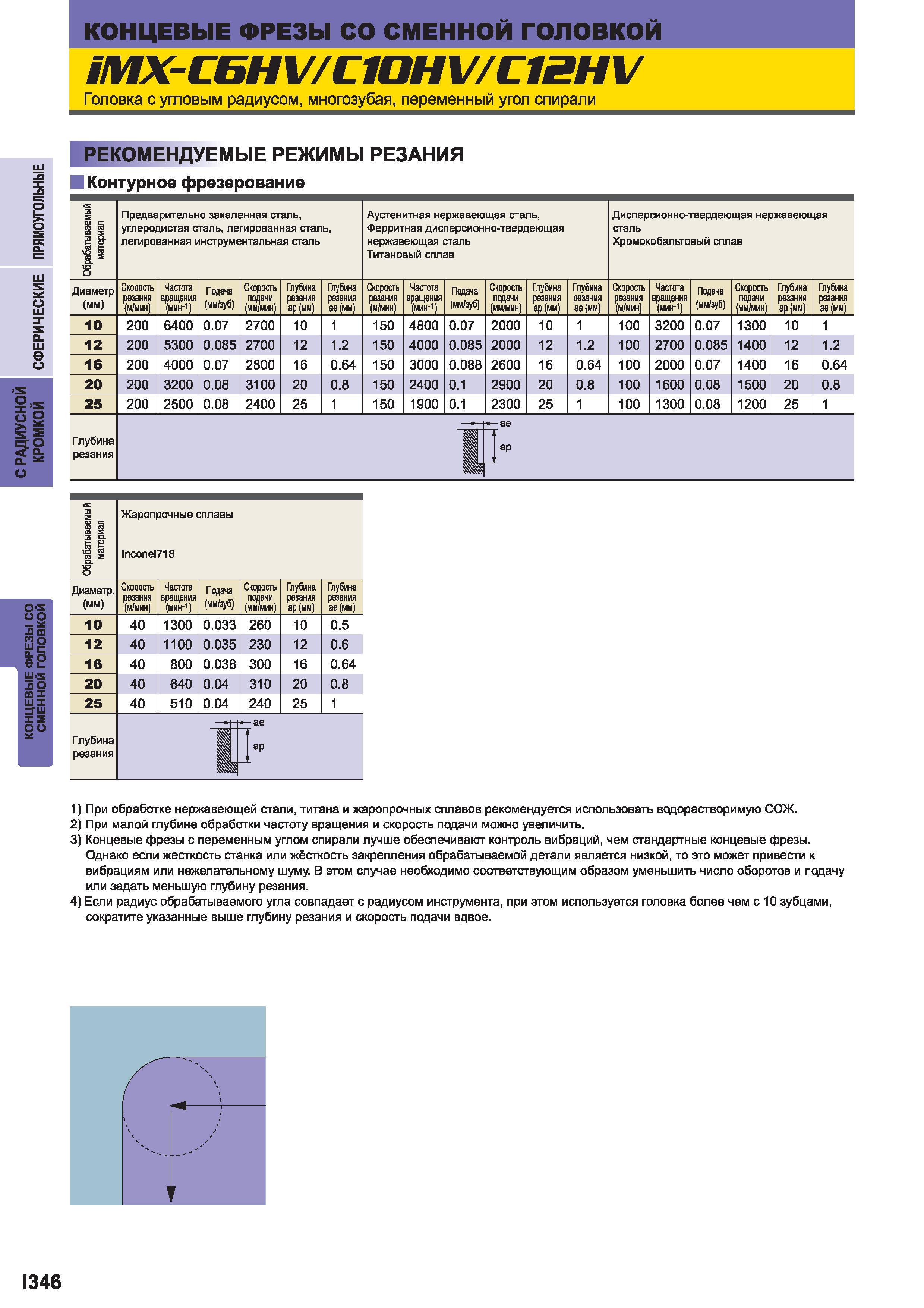

906 Концевые фрезы Mitsubishi СО СМЕННОЙ ГОЛОВКОЙ SMX-CEHV CIOHV CIBHV Головка с угловым радиусом многозубая переменный угол спирали Рекомендуемые ре Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся Стр. I346

Концевые фрезы Mitsubishi СО СМЕННОЙ ГОЛОВКОЙ SMX-CEHV CIOHV CIBHV Головка с угловым радиусом многозубая переменный угол спирали Рекомендуемые ре

Концевые фрезы Mitsubishi СО СМЕННОЙ ГОЛОВКОЙ SMX-CEHV CIOHV CIBHV Головка с угловым радиусом многозубая переменный угол спирали Рекомендуемые режимы резания IКонтурное фрезерование Обрабатываемый материал Предварительно закаленная сталь углеродистая сталь легированная сталь легированная инструментальная сталь Аустенитная нержавеющая сталь Ферритная дисперсионно-твердеющая нержавеющая сталь Титановый сплав Дисперсионно-твердеющая нержавеющая сталь Хромокобальтовый сплав Диаметр (мм) Скорость резания (м/мин) Частота вращения (мин-1) Подача (мм/зуб) Скорость подачи (мм/мин) Глубина резания ар (мм) Глубина резания ае (мм) Скорость резания (м/мин) Частота вращения (мин-1) Подача (мм/зуб) Скорость подачи (мм/мин) Глубина резания ар (мм) Глубина резания ае (мм) Скорость резания (м/мин) Частота вращения (мин-1) Подача (мм/зуб) Скорость подачи (мм/мин) Глубина резания ар (мм) Глубина резания ае (мм) 10 200 6400 0.07 2700 10 1 150 4800 0.07 2000 10 1 100 3200 0.07 1300 10 1 12 200 5300 0.085 2700 12 1.2 150 4000 0.085 2000 12 1.2 100 2700 0.085 1400 12 1.2 16 200 4000 0.07 2800 16 0.64 150 3000 0.088 2600 16 0.64 100 2000 0.07 1400 16 0.64 20 200 3200 0.08 3100 20 0.8 150 2400 0.1 2900 20 0.8 100 1600 0.08 1500 20 0.8 25 200 2500 0.08 2400 25 1 150 1900 0.1 2300 25 1 100 1300 0.08 1200 25 1 Глубина резания 1 ае ар 3 CJ ps 52 о OS 8 о с е2 ms 20 m х х is Глубина резания Жаропрочные сплавы 1псопе1718 Диаметр. (мм) Скорость резания (м/мин) Частота вращения (мин-1) Подача (мм/зуб) Скорость прдачи (мм/мин) Глубина резания ар (мм) Глубина резания ае (мм) 10 40 1300 0.033 260 10 0.5 12 40 1100 0.035 230 12 0.6 16 40 800 0.038 300 16 0.64 20 40 640 0.04 310 20 0.8 25 40 510 0.04 240 25 1 ар 1) При обработке нержавеющей стали титана и жаропрочных сплавов рекомендуется использовать водорастворимую СОЖ. 2) При малой глубине обработки частоту вращения и скорость подачи можно увеличить. 3) Концевые фрезы с переменным углом спирали лучше обеспечивают контроль вибраций чем стандартные концевые фрезы. Однако если жесткость станка или жёсткость закрепления обрабатываемой детали является низкой то это может привести к вибрациям или нежелательному шуму. В этом случае необходимо соответствующим образом уменьшить число оборотов и подачу или задать меньшую глубину резания. 4) Если радиус обрабатываемого угла совпадает с радиусом инструмента при этом используется головка более чем с 10 зубцами сократите указанные выше глубину резания и скорость подачи вдвое. I346
