MITSUBISHI | Каталог MITSUBISHI 2014 Металлорежущий инструмент (Всего 1352 стр.)

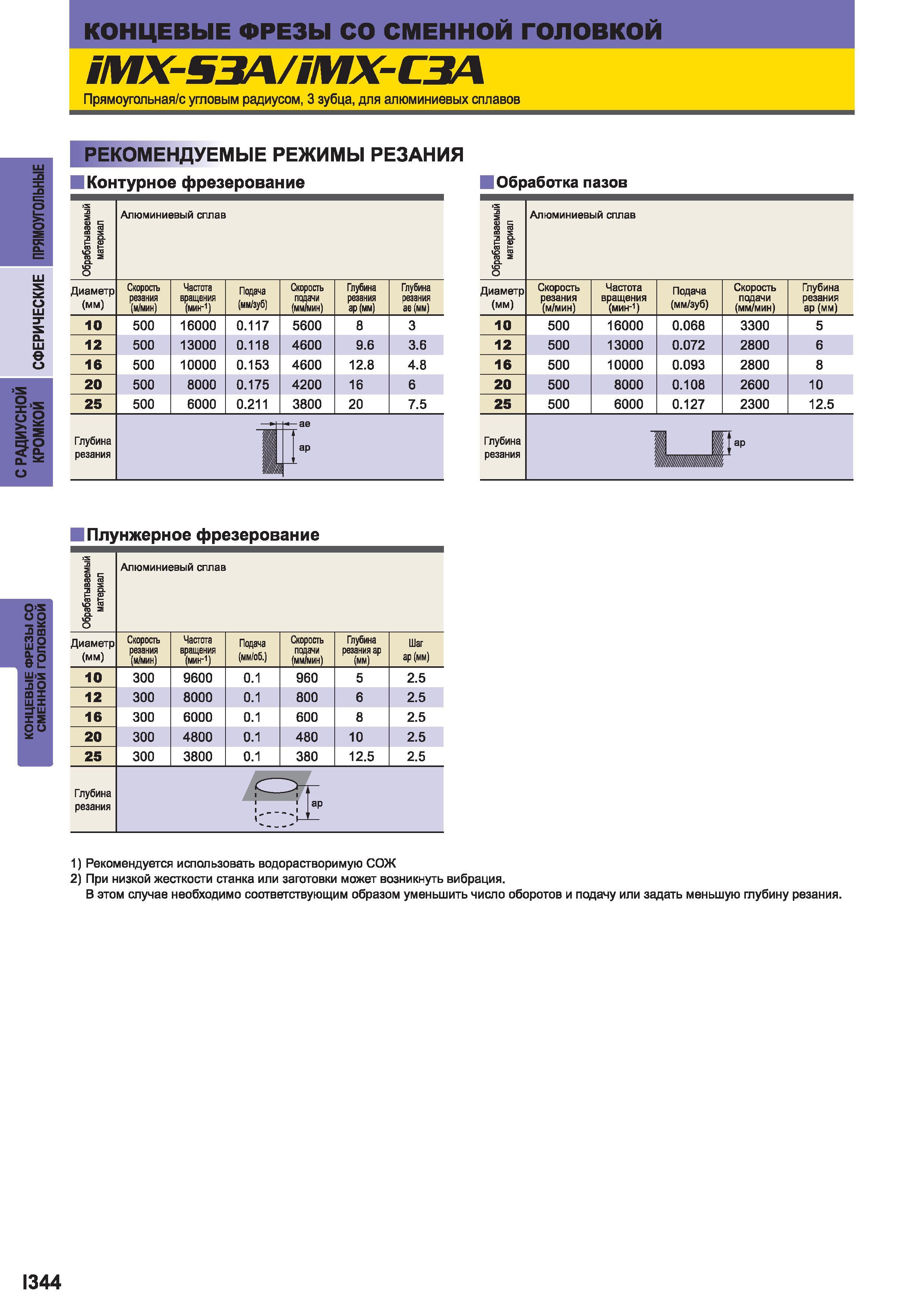

904 Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся Стр.I344

904 Концевые фрезы Mitsubishi СО СМЕННОЙ ГОЛОВКОЙ iMX-S3A iMX-C3A Прямоугольная с угловым радиусом 3 зубца для алюминиевых сплавов CJ ps 52 о Рекомен Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся Стр. I344

Концевые фрезы Mitsubishi СО СМЕННОЙ ГОЛОВКОЙ iMX-S3A iMX-C3A Прямоугольная с угловым радиусом 3 зубца для алюминиевых сплавов CJ ps 52 о Рекомен

Концевые фрезы Mitsubishi СО СМЕННОЙ ГОЛОВКОЙ iMX-S3A iMX-C3A Прямоугольная с угловым радиусом 3 зубца для алюминиевых сплавов CJ ps 52 о Рекомендуемые режимы резания IКонтурное фрезерование i а. VO О Алюминиевый сплав Диаметр (мм) Скорость резания (м/мин) Частота вращения (мин-1) Подача (мм/зуб) Скорость подачи (мм/мин) Глубина резания ар (мм) Глубина резания ае (мм) 10 500 16000 0.117 5600 8 3 12 500 13000 0.118 4600 9.6 3.6 16 500 10000 0.153 4600 12.8 4.8 20 500 8000 0.175 4200 16 6 25 500 6000 0.211 3800 20 7.5 Глубина резания -и ае ( ар 1 Обр аботка пазов Обрабатываемый материал Алюминиевый сплав Диаметр (мм) Скорость резания (м/мин) Частота вращения (мин-1) Подача (мм/зуб) Скорость подачи (мм/мин) Глубина резания ар (мм) 10 500 16000 0.068 3300 5 12 500 13000 0.072 2800 6 16 500 10000 0.093 2800 8 20 500 8000 0.108 2600 10 25 500 6000 0.127 2300 12.5 Глубина резания Тар Плунжерное фрезерование os 8 о с е2 ms 20 m х х IS Обрабатываемый материал Алюминиевый сплав Диаметр (мм) Скорость резания (м/мин) Частота вращения (мин-1) Подача (мм/об.) Скорость подачи (мм/мин) Глубина резания ар (мм) Шаг ар (мм) 10 300 9600 0.1 960 5 2.5 12 300 8000 0.1 800 6 2.5 16 300 6000 0.1 600 8 2.5 20 300 4800 0.1 480 10 2.5 25 300 3800 0.1 380 12.5 2.5 Глубина резания 1 1 ар 1 1 1) Рекомендуется использовать водорастворимую СОЖ 2) При низкой жесткости станка или заготовки может возникнуть вибрация. В этом случае необходимо соответствующим образом уменьшить число оборотов и подачу или задать меньшую глубину резания. I344
