INGERSOLL | Каталог INGERSOLL 2014 Фрезерный инструмент (Всего 668 стр.)

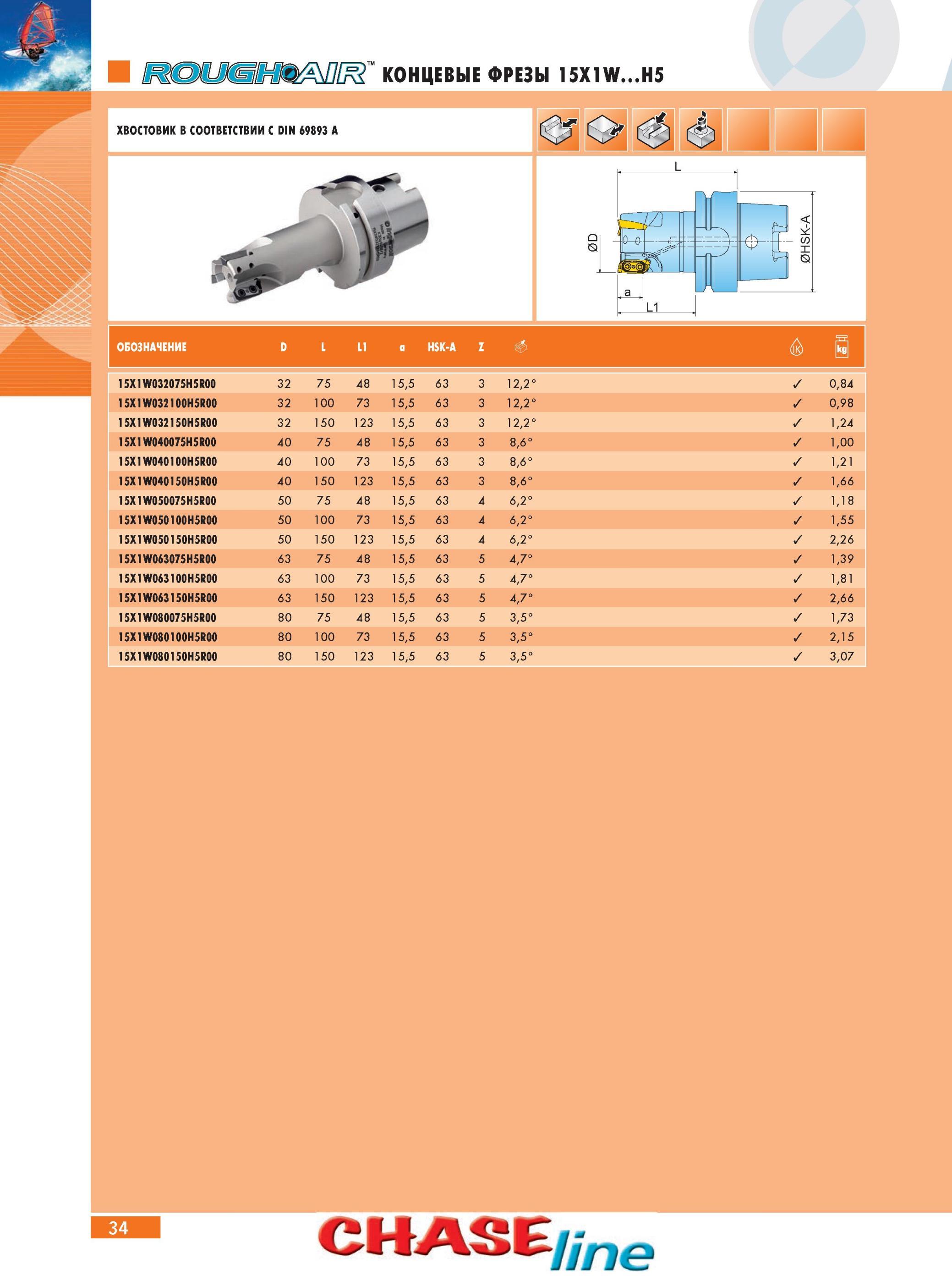

38 Каталог INGERSOLL 2014 Фрезерный инструмент Инструментальная оснастка Сверла Стр.34

38 Концевые фрезы Ingersoll 15X1W032075H5R00 32 75 48 15,5 63 3 12,2° 0,84 15X1W032100H5R00 32 100 73 15,5 63 3 12,2° 0,98 15X1W032150H5R00 32 150 123 15,5 63 3 12 Каталог INGERSOLL 2014 Фрезерный инструмент Инструментальная оснастка Сверла Стр. 34

Концевые фрезы Ingersoll 15X1W032075H5R00 32 75 48 15,5 63 3 12,2° 0,84 15X1W032100H5R00 32 100 73 15,5 63 3 12,2° 0,98 15X1W032150H5R00 32 150 123 15,5 63 3 12

Концевые фрезы Ingersoll 15X1W032075H5R00 32 75 48 15,5 63 3 12,2° 0,84 15X1W032100H5R00 32 100 73 15,5 63 3 12,2° 0,98 15X1W032150H5R00 32 150 123 15,5 63 3 12,2° 1,24 15X1W040075H5R00 40 75 48 15,5 63 3 8,6° 1,00 15X1W040100H5R00 40 100 73 15,5 63 3 8,6° 1,21 15X1W040150H5R00 40 150 123 15,5 63 3 8,6° 1,66 15X1W050075H5R00 50 75 48 15,5 63 4 6,2° 1,18 15X1W050100H5R00 50 100 73 15,5 63 4 6,2° 1,55 15X1W050150H5R00 50 150 123 15,5 63 4 6,2° 2,26 15X1W063075H5R00 63 75 48 15,5 63 5 4, 7 О 1,39 15X1W063100H5R00 63 100 73 15,5 63 5 4,7° 1,81 15X1W063150H5R00 63 150 123 15,5 63 5 4,7° 2,66 15X1W080075H5R00 80 75 48 15,5 63 5 3,5° 1,73 15X1W080100H5R00 80 100 73 15,5 63 5 3,5° 2,15 15X1W080150H5R00 80 150 123 15,5 63 5 3,5° 3,07 34 Концевые фрезы Ingersoll CHAS Ene Хвостовик инструмента в соотвтствии со стандартом DIN 69893 A М КОНЦЕВЫЕ ФРЕЗЫ 15X1WH5
