Концевые фасочные фрезы Tungaloy ECC31 по металлу Фрезерный инструмент из Японии для фрезерования фасок под уголом 30 60 и 45 градусов Характеристики

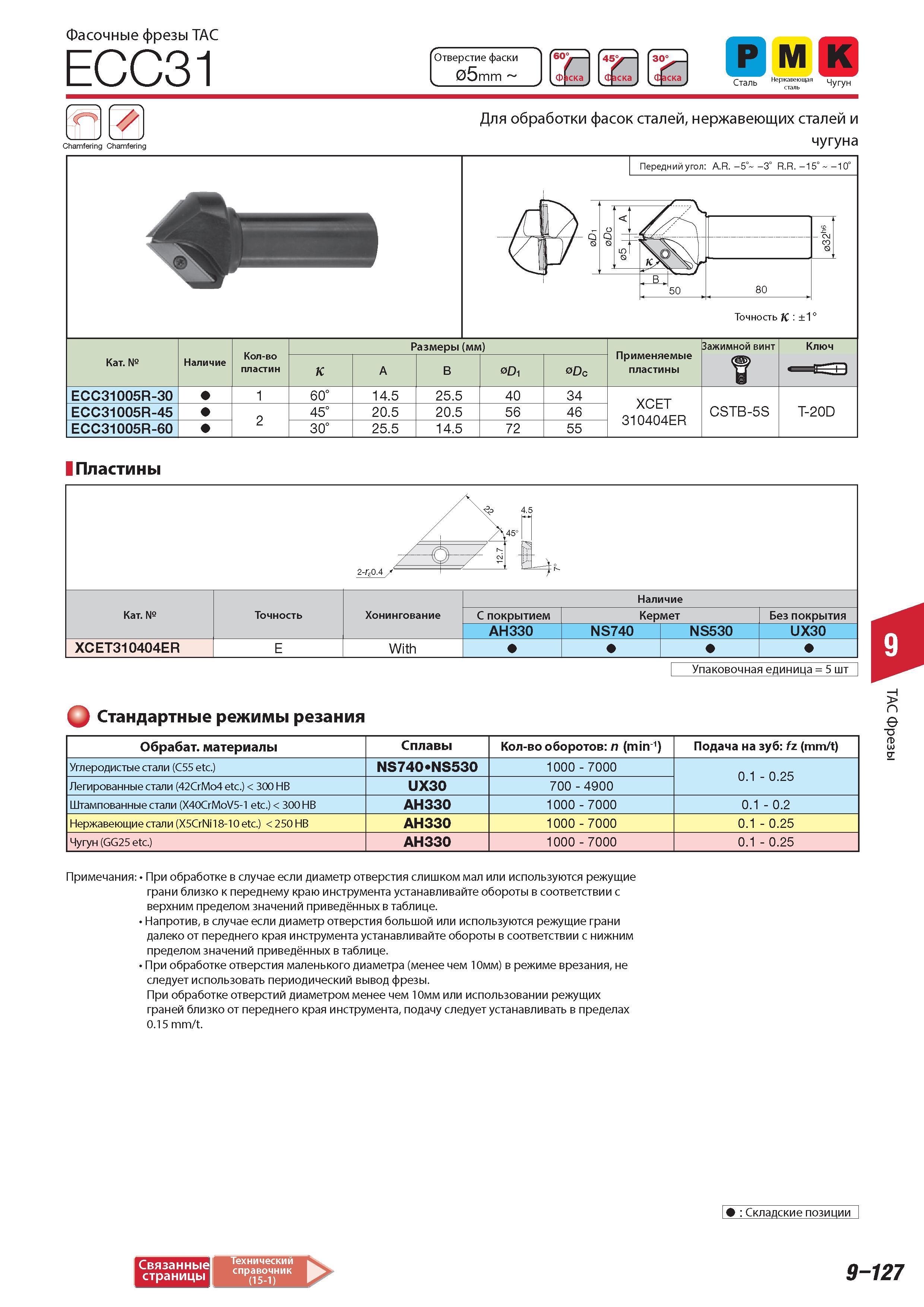

697 Каталог TUNGALOY 2014 Металлорежущий инструмент и инструментальная оснастка Стр.9-127

697 Концевые фасочные фрезы Tungaloy ECC31 по металлу Фрезерный инструмент из Японии для фрезерования фасок под уголом 30 60 и 45 градусов Характеристики Каталог TUNGALOY 2014 Металлорежущий инструмент и инструментальная оснастка Стр. 9-127

Концевые фасочные фрезы Tungaloy ECC31 по металлу Фрезерный инструмент из Японии для фрезерования фасок под уголом 30 60 и 45 градусов Характеристики

Концевые фасочные фрезы Tungaloy ECC31 по металлу Фрезерный инструмент из Японии для фрезерования фасок под уголом 30 60 и 45 градусов Характеристики _ Отверстие фаски 5 mm Фаска 45 30 Р к Сталь Нержавеющая Чугун Chamfering Для обработки фасок сталей нержавеющих сталей и чугуна Передний угол A.R. -5 3 R.R. -15 10 Категория Наличие Количество пластин Размеры (мм) Применяемые пластины Зажимной винт Ключ К A B 0D1 Dc ECC31005R-30 1 О 14.5 25.5 40 34 XCET 310404ER CSTB-5S T-20D ECC31005R-45 2 45 20.5 20.5 56 46 ECC31005R-60 30 25.5 14.5 72 55 Пластины 45 4.5 (Гг Z - V 2-Геи.4 f1' Наличие Категория Точность Хонингование С покрытием Кермет Без покрытия AH330 NS740 NS530 UX30 XCET310404ER E With Упаковочная единица 5 шт Q Стандартные режимы резания Обрабатываемые материалы Сплавы Количество оборотов n (min-1) Подача на зуб fz (mm/t) Углеродистые стали (C55 etc.) NS740 NS530 1000 - 7000 0.1 - 0.25 Легированные стали (42CrMo4 etc.) 300 HB UX30 700 - 4900 Штампованные стали (X40CrMoV5-1 etc.) 300 HB AH330 1000 - 7000 0.1 - 0.2 Нержавеющие стали (X5CrNi18-10 etc.) 250 HB AH330 1000 - 7000 0.1 - 0.25 Чугун (GG25 etc.) AH330 1000 - 7000 0.1 - 0.25 73 Примечания При обработке в случае если диаметр отверстия слишком мал или используются режущие грани близко к переднему краю инструмента устанавливайте обороты в соответствии с верхним пределом значений приведённых в таблице. Напротив в случае если диаметр отверстия большой или используются режущие грани далеко от переднего края инструмента устанавливайте обороты в соответствии с нижним пределом значений приведённых в таблице. При обработке отверстия маленького диаметра (менее чем 10мм) в режиме врезания не следует использовать периодический вывод фрезы. При обработке отверстий диаметром менее чем 10мм или использовании режущих граней близко от переднего края инструмента подачу следует устанавливать в пределах 0.15 mm/t. Складские позиции Связанные страницы 9-127
