MITSUBISHI | Каталог MITSUBISHI 2014 Металлорежущий инструмент (Всего 1352 стр.)

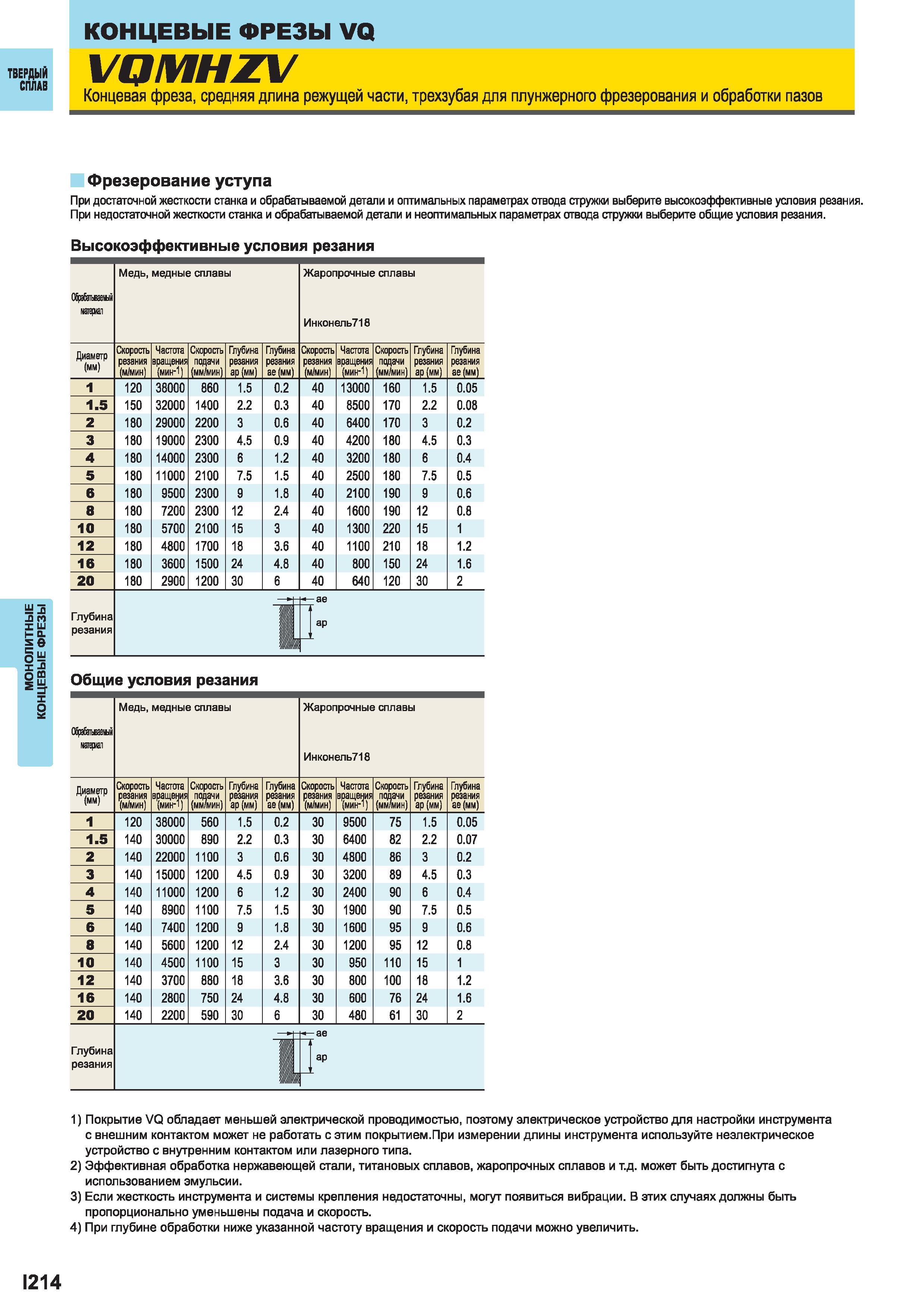

774 Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся Стр.I214

774 Концевая фреза Mitsubishi средняя длина режущей части трехзубая для плунжерного фрезерования и обработки пазов Фрезерование уступа При достаточно Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся Стр. I214

Концевая фреза Mitsubishi средняя длина режущей части трехзубая для плунжерного фрезерования и обработки пазов Фрезерование уступа При достаточно

Концевая фреза Mitsubishi средняя длина режущей части трехзубая для плунжерного фрезерования и обработки пазов Фрезерование уступа При достаточной жесткости станка и обрабатываемой детали и оптимальных параметрах отвода стружки выберите высокоэффективные условия резания. При недостаточной жесткости станка и обрабатываемой детали и неоптимальных параметрах отвода стружки выберите общие условия резания. Высокоэффективные условия резания Обрабамяий напрел Медь медные сплавы Жаропрочные сплавы Инконель718 Диаметр (мм) Скорость резания (м/мин) Частота вращени; (мин-1) Скорость подачи (мм/мин) Ггубина резания ар(мм) Глубина резания ае(мм) Скорость резания (м/мин) Частота вращени; (мин-1) Скорость подачи (мм/мин) Глубина резания ар(мм) Глубина резания ае(мм) 1 120 38000 860 1.5 0.2 40 13000 160 1.5 0.05 1.5 150 32000 1400 2.2 0.3 40 8500 170 2.2 0.08 2 180 29000 2200 3 0.6 40 6400 170 3 0.2 3 180 19000 2300 4.5 0.9 40 4200 180 4.5 0.3 4 180 14000 2300 6 1.2 40 3200 180 6 0.4 5 180 11000 2100 7.5 1.5 40 2500 180 7.5 0.5 6 180 9500 2300 9 1.8 40 2100 190 9 0.6 8 180 7200 2300 12 2.4 40 1600 190 12 0.8 10 180 5700 2100 15 3 40 1300 220 15 1 12 180 4800 1700 18 3.6 40 1100 210 18 1.2 16 180 3600 1500 24 4.8 40 800 150 24 1.6 20 180 2900 1200 30 6 40 640 120 30 2 Глубина резания t ае 1 ар Общие условия резания Обрабшаешй материал Медь медные сплавы Жаропрочные сплавы Инконель718 Диаметр (мм) Скорость резания (м/мин) Частота вращени; (мин-1) Скорость подачи (мм/мин) Глубина резания ар(мм) Глубина резания ае(мм) Скорость резания (м/мин) Частота вращени; (мин-i) Скорость псшачи (мм/мин) Глубина резания ар(мм) Глубина резания ае(мм) 1 120 38000 560 1.5 0.2 30 9500 75 1.5 0.05 1.5 140 30000 890 2.2 0.3 30 6400 82 2.2 0.07 2 140 22000 1100 3 0.6 30 4800 86 3 0.2 3 140 15000 1200 4.5 0.9 30 3200 89 4.5 0.3 4 140 11000 1200 6 1.2 30 2400 90 6 0.4 5 140 8900 1100 7.5 1.5 30 1900 90 7.5 0.5 6 140 7400 1200 9 1.8 30 1600 95 9 0.6 8 140 5600 1200 12 2.4 30 1200 95 12 0.8 10 140 4500 1100 15 3 30 950 110 15 1 12 140 3700 880 18 3.6 30 800 100 18 1.2 16 140 2800 750 24 4.8 30 600 76 24 1.6 20 140 2200 590 30 6 30 480 61 30 2 Глубина резания - ае 1 ар 1) Покрытие VQ обладает меньшей электрической проводимостью поэтому электрическое устройство для настройки инструмента с внешним контактом может не работать с этим покрытием.При измерении длины инструмента используйте неэлектрическое устройство с внутренним контактом или лазерного типа. 2) Эффективная обработка нержавеющей стали титановых сплавов жаропрочных сплавов и т.д. может быть достигнута с использованием эмульсии. 3) Если жесткость инструмента и системы крепления недостаточны могут появиться вибрации. В этих случаях должны быть пропорционально уменьшены подача и скорость. 4) При глубине обработки ниже указанной частоту вращения и скорость подачи можно увеличить. 1214 Монолитные концевые фрезы Концевые фрезы VQ ТВЕРД IJIVIHZ
