788 Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся Стр.I228

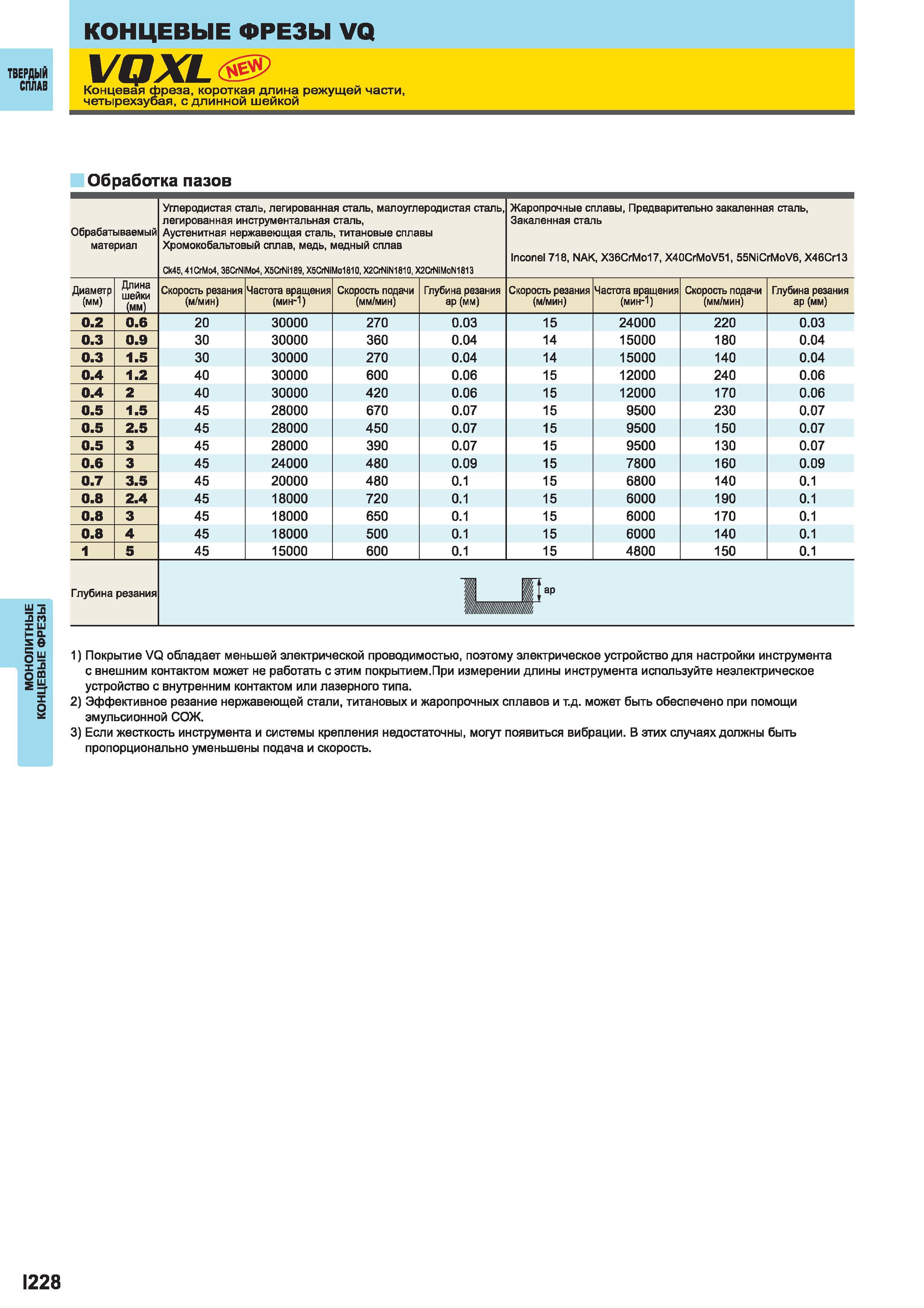

788 Концевая фреза Mitsubishi короткая длина режущей части четырехзубая с длинной шейкой Обработка пазов Обрабатываемый материал Углеродистая сталь л Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся Стр. I228

Концевая фреза Mitsubishi короткая длина режущей части четырехзубая с длинной шейкой Обработка пазов Обрабатываемый материал Углеродистая сталь л

Концевая фреза Mitsubishi короткая длина режущей части четырехзубая с длинной шейкой Обработка пазов Обрабатываемый материал Углеродистая сталь легированная сталь малоуглеродистая сталь легированная инструментальная сталь Аустенитная нержавеющая сталь титановые сплавы Хромокобальтовый сплав медь медный сплав Ck4541СгМо436CrNiMo4 Х5СМ189 X5CrNiMo1810 X2CrNiN1810 X2CrNiMoN1813 Жаропрочные сплавы Предварительно закаленная сталь Закаленная сталь Inconel 718 NAK X36CrMo17 X40CrMoV51 55NiCrMoV6 X46Cr13 Диаметр (мм) Длина шейки (мм) Скорость резания (м/мин) Частота вращения (мин-1) Скорость подачи (мм/мин) Глубина резания ар (мм) Скорость резания (м/мин) Частота вращения (мин-1) Скорость подачи (мм/мин) Глубина резания ар (мм) 0.2 0.6 20 30000 270 0.03 15 24000 220 0.03 0.3 0.9 30 30000 360 0.04 14 15000 180 0.04 0.3 1.5 30 30000 270 0.04 14 15000 140 0.04 0.4 1.2 40 30000 600 0.06 15 12000 240 0.06 0.4 2 40 30000 420 0.06 15 12000 170 0.06 0.5 1.5 45 28000 670 0.07 15 9500 230 0.07 0.5 2.5 45 28000 450 0.07 15 9500 150 0.07 0.5 3 45 28000 390 0.07 15 9500 130 0.07 0.6 3 45 24000 480 0.09 15 7800 160 0.09 0.7 3.5 45 20000 480 0.1 15 6800 140 0.1 0.8 2.4 45 18000 720 0.1 15 6000 190 0.1 0.8 3 45 18000 650 0.1 15 6000 170 0.1 0.8 4 45 18000 500 0.1 15 6000 140 0.1 1 5 45 15000 600 0.1 15 4800 150 0.1 Глубина резания Ш" 1) Покрытие VQ обладает меньшей электрической проводимостью поэтому электрическое устройство для настройки инструмента с внешним контактом может не работать с этим покрытием.При измерении длины инструмента используйте неэлектрическое устройство с внутренним контактом или лазерного типа. 2) Эффективное резание нержавеющей стали титановых и жаропрочных сплавов и т.д. может быть обеспечено при помощи эмульсионной СОЖ. 3) Если жесткость инструмента и системы крепления недостаточны могут появиться вибрации. В этих случаях должны быть пропорционально уменьшены подача и скорость. I228 Монолитные концевые фрезы Твердый сплав Концевые фрезы VQ QXLm
