PRAMET | Каталог PRAMET 2019 Режущий инструмент по металлу (Всего 1030 стр.)

Конструктивные (инструментальные) углы служат для основной ориентации положения пластины (СМП) и имеют особое значение для конструкции корпуса фрезы

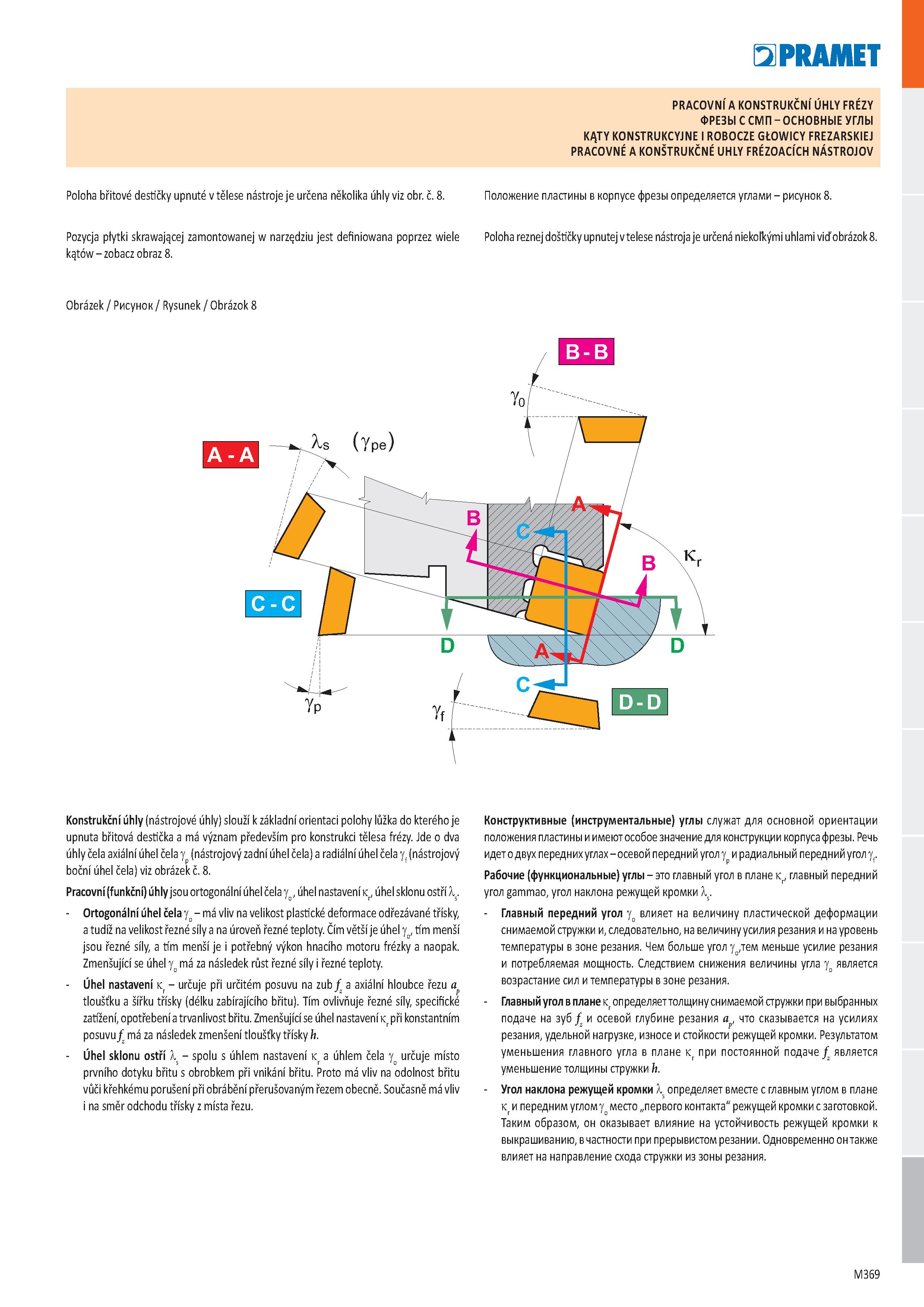

837 Каталог PRAMET 2019 Режущий инструмент Пластины Фрезы Резцы Сверла Стр.M369

837 Конструктивные (инструментальные) углы служат для основной ориентации положения пластины (СМП) и имеют особое значение для конструкции корпуса фрезы Каталог PRAMET 2019 Режущий инструмент Резцы с твердосплавными пластинами по металлу для точения и растачивания Концевые и насадные фрезы Сверла с СМП Расточные головки Стр. M369

Конструктивные (инструментальные) углы служат для основной ориентации положения пластины (СМП) и имеют особое значение для конструкции корпуса фрезы

Конструктивные (инструментальные) углы служат для основной ориентации положения пластины (СМП) и имеют особое значение для конструкции корпуса фрезы _ Речь идет о двух передних углах - осевой передний угол yp и радиальный передний угол yf. Рабочие (функциональные) углы - это главный угол в плане к, главный передний угол gammao, угол наклона режущей кромки 1s. - Главный передний угол уо влияет на величину пластической деформации снимаемой стружки и, следовательно, на величину усилия резания и на уровень температуры в зоне резания. Чем больше угол уо,тем меньше усилие резания и потребляемая мощность. Следствием снижения величины угла уо является возрастание сил и температуры в зоне резания. - Главный угол в плане к определяет толщину снимаемой стружки при выбранных подаче на зуб f и осевой глубине резания ap, что сказывается на усилиях резания, удельной нагрузке, износе и стойкости режущей кромки. Результатом уменьшения главного угла в плане Kr при постоянной подаче f является уменьшение толщины стружки h. - Угол наклона режущей кромки 1 определяет вместе с главным углом в плане Kr и передним углом уо место „первого контакта” режущей кромки с заготовкой. Таким образом, он оказывает влияние на устойчивость режущей кромки к выкрашиванию, в частности при прерывистом резании. Одновременно он также влияет на направление схода стружки из зоны резания. M369 PRACOVNÍ A KONSTRUKČNÍ ÚHLY FRÉZY ФРЕЗЫ С СМП - ОСНОВНЫЕ УГЛЫ KĄTY KONSTRUKCYJNE I ROBOCZE GŁOWICY FREZARSKIEJ PRACOVNÉ A KONŠTRUKČNÉ UHLY FRÉZOACÍCH NÁSTROJOV Poloha břitové destičky upnuté v tělese nástroje je určena několika úhly viz obr. č. 8. Положение пластины в корпусе фрезы определяется углами - рисунок 8. Pozycja płytki skrawającej zamontowanej w narzędziu jest definiowana poprzez wiele Poloha reznej doštičky upnutej v telese nástroja je určená niekoľkými uhlami viď obrázok 8. kątów-zobacz obraz 8. Obrázek / Рисунок / Rysunek / Obrázok 8 Konstrukční úhly (nástrojové úhly) slouží k základní orientaci polohy lůžka do kterého je upnuta břitová destička a má význam především pro konstrukci tělesa frézy. Jde o dva úhly čela axiální úhel čela yp (nástrojový zadní úhel čela) a radiální úhel čela yf (nástrojový boční úhel čela) viz obrázek č. 8. Pracovní (funkční) úhly jsou ortogonální úhel čela yo , úhel nastavení к, úhel sklonu ostří 1s. - Ortogonální úhel čela yo - má vliv na velikost plastické deformace odřezávané třísky, a tudíž na velikost řezné síly a na úroveň řezné teploty. Čím větší je úhel yo, tím menší jsou řezné síly, a tím menší je i potřebný výkon hnacího motoru frézky a naopak. Zmenšující se úhel yo má za následek růst řezné síly i řezné teploty. - Úhel nastavení Kr - určuje při určitém posuvu na zub f a axiální hloubce řezu ap tloušťku a šířku třísky (délku zabírajícího břitu). Tím ovlivňuje řezné síly, specifické zatížení, opotřebení a trvanlivost břitu. Zmenšující se úhel nastavení Kr při konstantním posuvu f má za následek zmenšení tloušťky třísky h. - Úhel sklonu ostří l - spolu s úhlem nastavení Kr a úhlem čela yo určuje místo prvního dotyku břitu s obrobkem při vnikání břitu. Proto má vliv na odolnost břitu vůči křehkému porušení při obrábění přerušovaným řezem obecně. Současně má vliv i na směr odchodu třísky z místa řezu.
