Конструкция трехсторонних дисковых прорезных фрез Скиф-М МТ390К с механизмом тонкой настройки по ширине Последовательность настройки дисковых ф

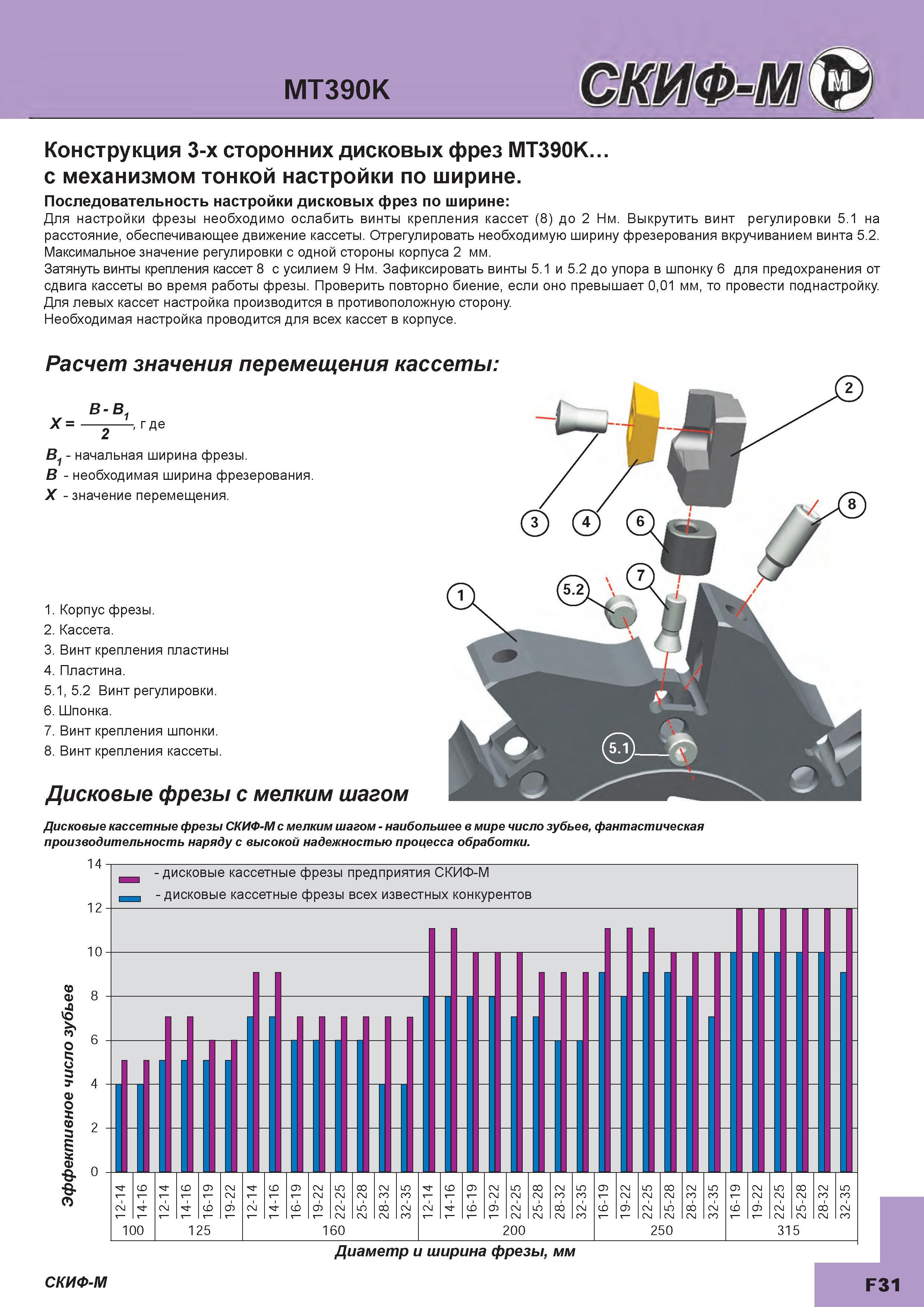

277 Каталог СКИФ-М 2015 Металлорежущий фрезерный и сверлильный инструмент для станков Стр.F31

277 Конструкция трехсторонних дисковых прорезных фрез Скиф-М МТ390К с механизмом тонкой настройки по ширине Последовательность настройки дисковых ф Каталог СКИФ-М 2015 Металлорежущий фрезерный и сверлильный инструмент для универсальных станков и центров с ЧПУ Стр. F31

Конструкция трехсторонних дисковых прорезных фрез Скиф-М МТ390К с механизмом тонкой настройки по ширине Последовательность настройки дисковых ф

Конструкция трехсторонних дисковых прорезных фрез Скиф-М МТ390К с механизмом тонкой настройки по ширине. Последовательность настройки дисковых фрез по ширине Для настройки фрезы необходимо ослабить винты крепления кассет (8) до 2 Нм. Выкрутить винт регулировки 5.1 на расстояние обеспечивающее движение кассеты. Отрегулировать необходимую ширину фрезерования вкручиванием винта 5.2. Максимальное значение регулировки с одной стороны корпуса 2 мм. Затянуть винты крепления кассет 8 с усилием 9 Нм. Зафиксировать винты 5.1 и 5.2 до упора в шпонку 6 для предохранения от сдвига кассеты во время работы фрезы. Проверить повторно биение если оно превышает 001 мм то провести поднастройку Для левых кассет настройка производится в противоположную сторону. Необходимая настройка проводится для всех кассет в корпусе. Расчет значения перемещения кассеты В B X 1 2 де В1 начальная ширина фрезы. B необходимая ширина фрезерования. X значение перемещения. 1. Корпус фрезы. 2. Кассета. 3. Винт крепления пластины 4. Пластина. 5.1 5.2 Винт регулировки. 6. Шпонка. 7. Винт крепления шпонки. 8. Винт крепления кассеты. Дисковые фрезы с мелким шагом Дисковые кассетные фрезы СКИФ-М с мелким шагом наибольшее в мире число зубьев фантастическая производительность наряду с высокой надежностью процесса обработки. VO о 5 3 у 0 X со 3 1 о Диаметр и ширина фрезы мм СКИФ-М F31
