Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

SUMITOMO | Каталог SUMITOMO 2016 Инструмент металлорежущий для станков (Всего 976 стр.)

Конструкция цельной концевой фрезы из твердого сплава или инструментальной быстрорежущей стали Основные конструкционные элементы фрезерного инструмента

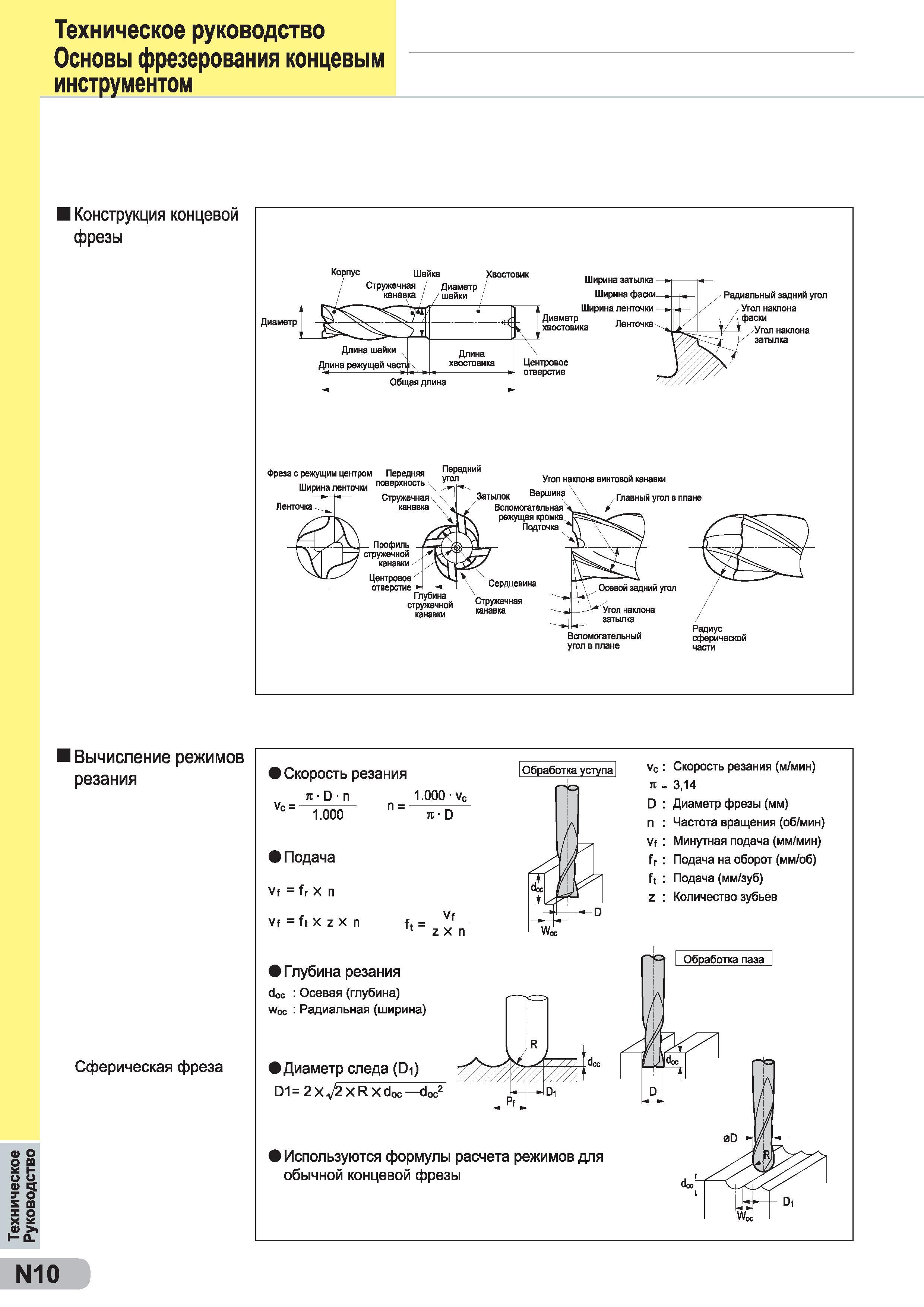

940 Каталог SUMITOMO 2016 Металлорежущий инструмент Пластины Сверла Фрезы Резцы для станков Стр.N10

940 Конструкция цельной концевой фрезы из твердого сплава или инструментальной быстрорежущей стали Основные конструкционные элементы фрезерного инструмента Каталог SUMITOMO 2016 Режущий инструмент для металлорежущих станков Сверла твердосплавные и со сменными пластинами Фрезы концевые и насадные Резцы токарные Стр. N10

Конструкция цельной концевой фрезы из твердого сплава или инструментальной быстрорежущей стали Основные конструкционные элементы фрезерного инструмента

Конструкция цельной концевой фрезы из твердого сплава или инструментальной быстрорежущей стали Основные конструкционные элементы фрезерного инструмента _ по металлу Вычисление режимов резания Сферическая фреза > Скорость резания Vc = 71 D 1.000 1.000-ус тс D Подача Vf = fr х n Vf = ft х z х n 1 Глубина резания doc : Осевая (глубина) Woe : Радиальная (ширина) Диаметр следа (Di) D1 2 X д/2 X R X doc doc2 Vf Z X n Обработка уступа PR Используются формулы расчета режимов для обычной концевой фрезы vc : Скорость резания (м/мин) тс 3,14 D : Диаметр фрезы (мм) : Частота вращения (об/мин) Vf : Минутная подача (мм/мин) fr : Подача на оборот (мм/об) ft : Подача (мм/зуб) z : Количество зубьев N10 Техническое Руководство Техническое руководство Основы фрезерования концевым инструментом I
