SUMITOMO | Каталог SUMITOMO 2016 Инструмент металлорежущий для станков (Всего 976 стр.)

Конструкция и основные элементы геометрии сверла по металлу Угол при вершине и сила резания Минимальный задний угол Ширина сердцевины инструмента

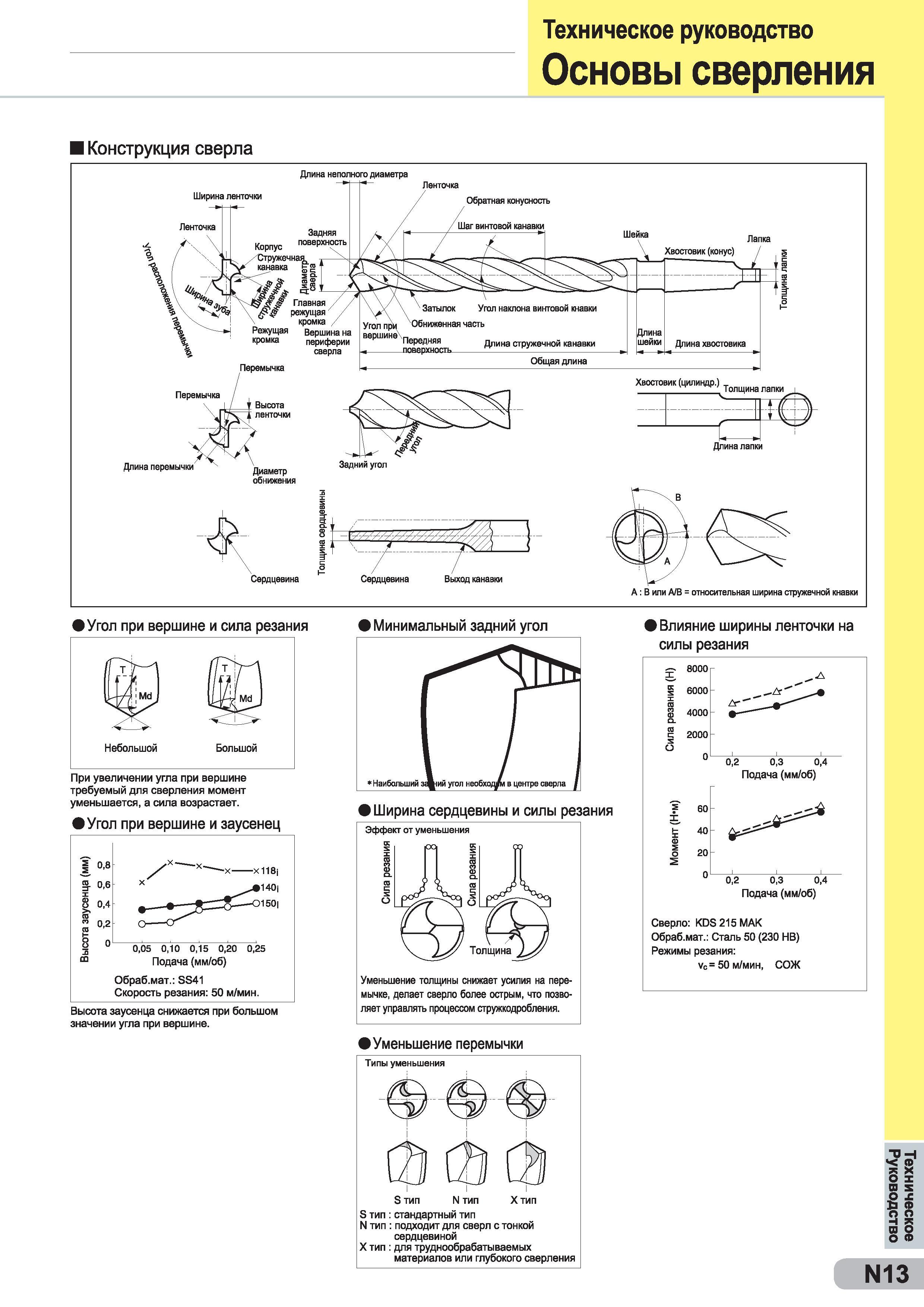

943 Каталог SUMITOMO 2016 Металлорежущий инструмент Пластины Сверла Фрезы Резцы для станков Стр.N13

943 Конструкция и основные элементы геометрии сверла по металлу Угол при вершине и сила резания Минимальный задний угол Ширина сердцевины инструмента Каталог SUMITOMO 2016 Режущий инструмент для металлорежущих станков Сверла твердосплавные и со сменными пластинами Фрезы концевые и насадные Резцы токарные Стр. N13

Конструкция и основные элементы геометрии сверла по металлу Угол при вершине и сила резания Минимальный задний угол Ширина сердцевины инструмента

Конструкция и основные элементы геометрии сверла по металлу Угол при вершине и сила резания Минимальный задний угол Ширина сердцевины инструмента _ и силы резания Эффект от уменьшения Уменьшение толщины снижает усилия на перемычке, делает сверло более острым, что позволяет управлять процессом стружкодробления. Влияние ширины ленточки на силы резания 8000 i 6000 I £ 4000 о. 5 2000 0 0,2 0,3 0,4 Подача (мм/об) о “ 0,2 0,3 0,4 Подача (мм/об) Сверло: KDS 215 МАК Обраб.мат.: Сталь 50 (230 НВ) Режимы резания: Vc = 50 м/мин, СОЖ Типы уменьшения S тип N тип X тип S тип : стандартный тип N тип : подходит для сверл с тонкой сердцевиной X тип : для труднообрабатываемых материалов или глубокого сверления N13 Техническое руководство Основы сверления Конструкция сверла При увеличении угла при вершине требуемый для сверления момент уменьшается, а сила возрастает. Угол при вершине и заусенец | 0,8 / х 118j - 0,6 А о 0,4 > -С>150| СО 2 0,2 со о 0 0,05 0,10 0,15 0,20 0,25 CD Подача (мм/об) Обраб.мат.: SS41 Скорость резания: 50 м/мин. Высота заусенца снижается при большом значении угла при вершине.
