2009 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.G29

2009 Комплектующие для Walter Capto Смазка Вся оснастка с механическим креплением перед поставкой обрабатывается смазкой BP Energrease ACS-21 Примерно через 6 меся Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. G29

Комплектующие для Walter Capto Смазка Вся оснастка с механическим креплением перед поставкой обрабатывается смазкой BP Energrease ACS-21 Примерно через 6 меся

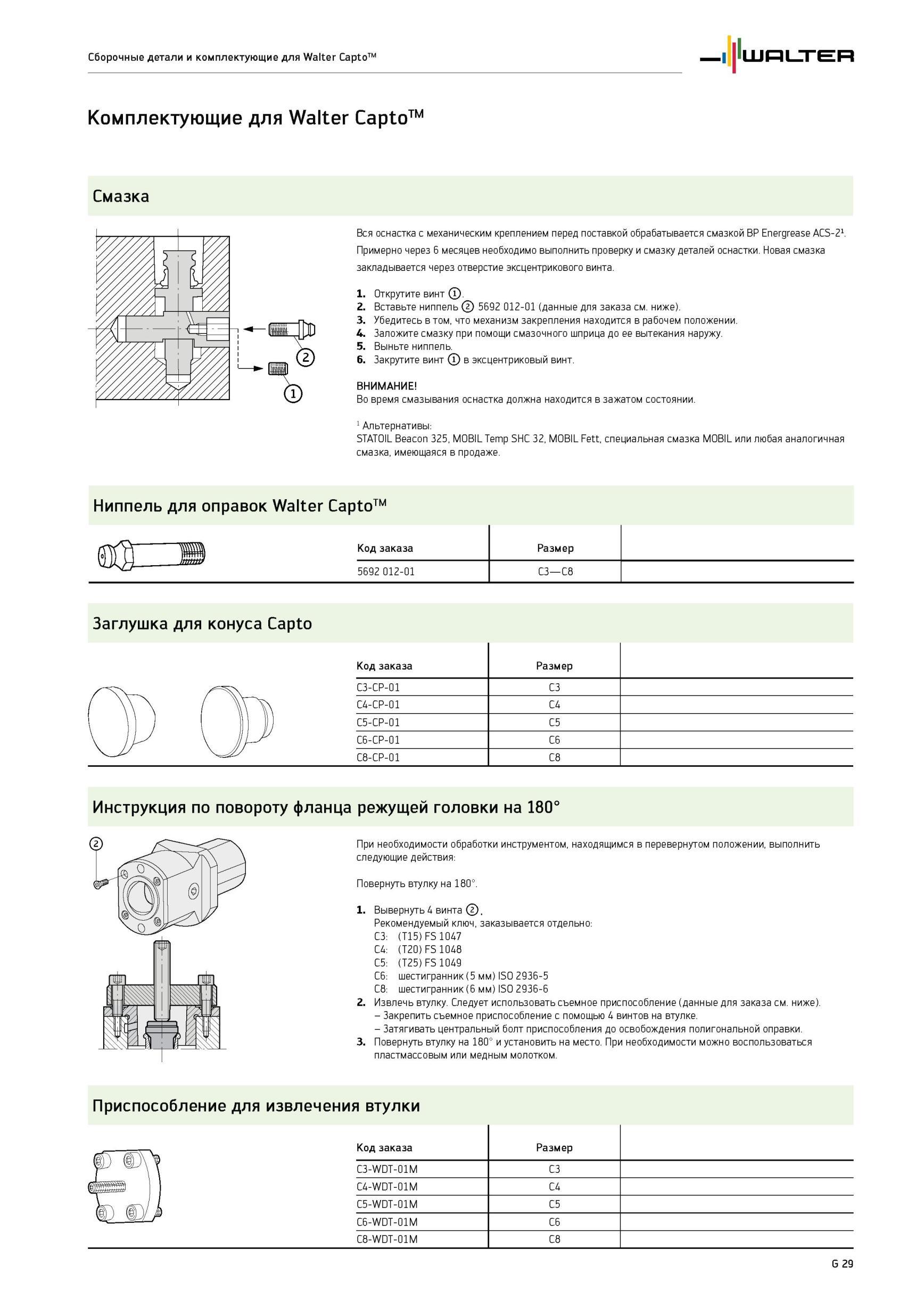

Комплектующие для Walter Capto Смазка Вся оснастка с механическим креплением перед поставкой обрабатывается смазкой BP Energrease ACS-21 Примерно через 6 месяцев необходимо выполнить проверку и смазку деталей оснастки Новая смазка закладывается через отверстие эксцентрикового винта. 1. Открутите винт 2. Вставьте ниппель 5692 012-01 (данные для заказа см. ниже). 3. Убедитесь в том, что механизм закрепления находится в рабочем положении. 4. Заложите смазку при помощи смазочного шприца до ее вытекания наружу. 5. Выньте ниппель. 6. Закрутите винт в эксцентриковый винт. ВНИМАНИЕ Во время смазывания оснастка должна находится в зажатом состоянии. 1 Альтернативы STATOIL Beacon 325, MOBIL Temp SHC 32, MOBIL Fett, специальная смазка MOBIL или любая аналогичная смазка, имеющаяся в продаже. Ниппель для оправок Walter Capto Размер fl'ftri Wrn код заказа "и 5692 012-01 C3 C8 Заглушка для конуса Capto Код заказа Размер c3-cp-01 C3 ( W ( \УЛ\ C4-CP-01 C4 1 ( 11 U C5-CP-01 C5 )И C6-CP-01 C6 C8-CP-01 C8 Инструкция по повороту фланца режущей головки на 180° При необходимости обработки инструментом, находящимся в перевернутом положении, выполнить следующие действия Повернуть втулку на 180°. 1. Вывернуть 4 винта Рекомендуемый ключ, заказывается отдельно C3 (T15) FS 1047 C4 (T20) FS 1048 C5 (T25) FS 1049 C6 шестигранник (5 мм) ISO 2936-5 C8 шестигранник (6 мм) ISO 2936-6 Извлечь втулку. Следует использовать съемное приспособление (данные для заказа см. ниже). - Закрепить съемное приспособление с помощью 4 винтов на втулке. - Затягивать центральный болт приспособления до освобождения полигональной оправки. Повернуть втулку на 180° и установить на место. При необходимости можно воспользоваться пластмассовым или медным молотком. Приспособление для извлечения втулки Код заказа Размер C3-WDT-01M C3 C4-WDT-01M C4 C5-WDT-01M C5 C6-WDT-01M C6 C8-WDT-01M C8 G 29 Сборочные детали и комплектующие для Walter Capto
