HAHN+KOLB | Каталог HAHN-KOLB 2013 Инструмент Оснастка Мебель (Всего 1711 стр.)

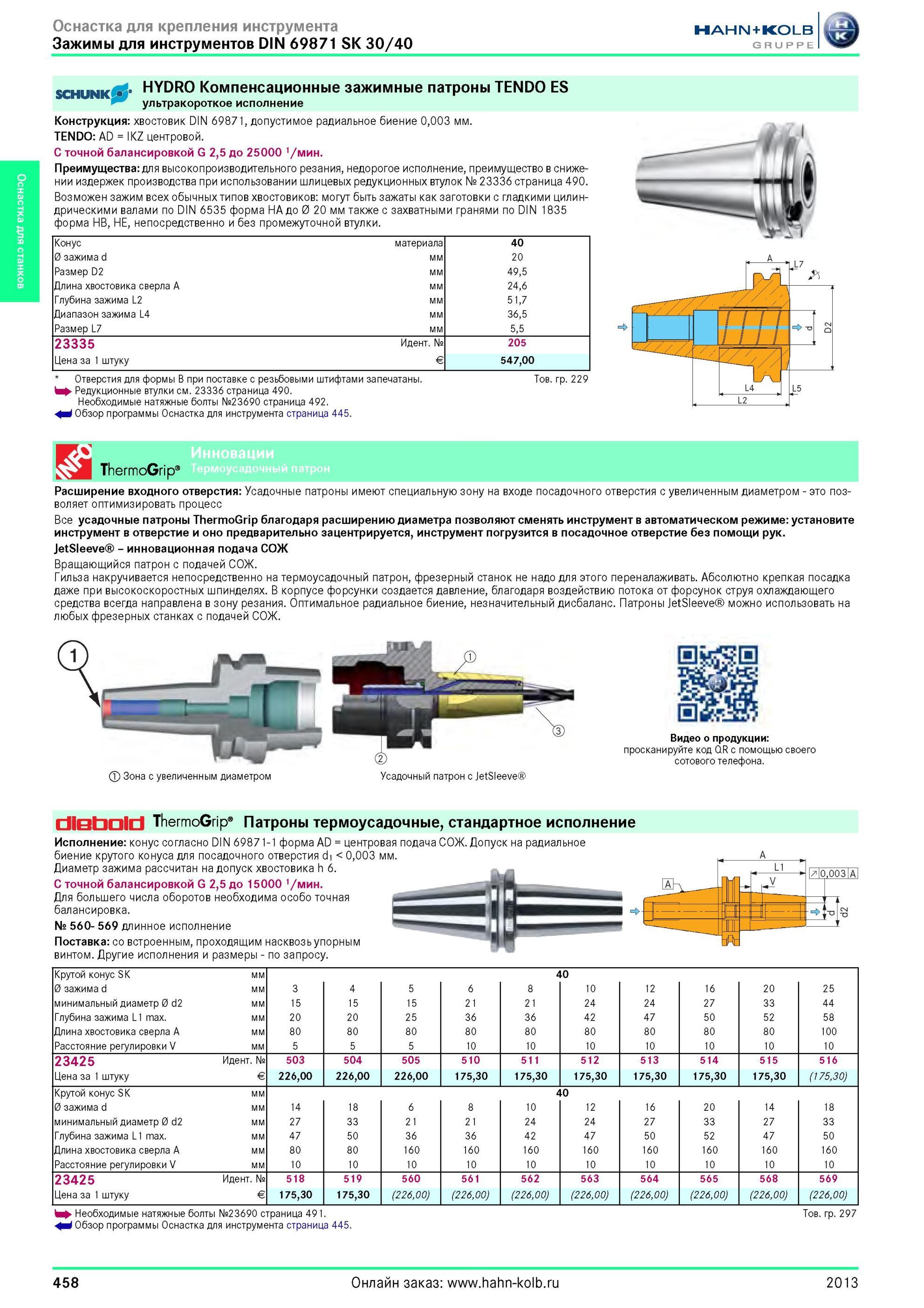

458 Каталог HAHN-KOLB 2013 Инструмент Оснастка Мебель Стр.458

458 Компенсационные зажимные патроны TENDO ES ультракороткое исполнение от Хан Кольб Конструкция хвостовик DIN 69871, допустимое радиальное биение 0,003 м Каталог HAHN-KOLB 2013 Режущий измерительный слесарно-монтажный инструмент и станочная оснастка Мебель Стр. 458

Компенсационные зажимные патроны TENDO ES ультракороткое исполнение от Хан Кольб Конструкция хвостовик DIN 69871, допустимое радиальное биение 0,003 м

Компенсационные зажимные патроны TENDO ES ультракороткое исполнение от Хан Кольб Конструкция хвостовик DIN 69871, допустимое радиальное биение 0,003 мм. TENDO AD IKZ центровой. С точной балансировкой G 2,5 до 25000 1/мин. Преимущества для высокопроизводительного резания, недорогое исполнение, преимущество в снижении издержек производства при использовании шлицевых редукционных втулок № 23336 страница 490. Возможен зажим всех обычных типов хвостовиков могут быть зажаты как заготовки с гладкими цилиндрическими валами по DIN 6535 форма HA до 0 20 мм также с захватными гранями по DIN 1835 форма HB, HE, непосредственно и без промежуточной втулки. Конус материала 40 0 зажима d мм 20 Размер D2 мм 49,5 Длина хвостовика сверла A мм 24,6 Глубина зажима L2 мм 51,7 Диапазон зажима L4 мм 36,5 Размер L7 мм 5,5 23335 Идентификационный номер № 205 Цена за 1 штуку Евро € 547,00 Отверстия для формы B при поставке с резьбовыми штифтами запечатаны. h Редукционные втулки см. 23336 страница 490. Необходимые натяжные болты №23690 страница 492. i Обзор программы Оснастка для инструмента страница 445. Товарная группа 229 ThermoGrip Расширение входного отверстия Усадочные патроны имеют специальную зону на входе посадочного отверстия с увеличенным диаметром это позволяет оптимизировать процесс Все усадочные патроны ThermoGrip благодаря расширению диаметра позволяют сменять инструмент в автоматическом режиме установите инструмент в отверстие и оно предварительно зацентрируется, инструмент погрузится в посадочное отверстие без помощи рук. JetSleeve инновационная подача СОЖ Вращающийся патрон с подачей СОЖ. Гильза накручивается непосредственно на термоусадочный патрон, фрезерный станок не надо для этого переналаживать. Абсолютно крепкая посадка даже при высокоскоростных шпинделях. В корпусе форсунки создается давление, благодаря воздействию потока от форсунок струя охлаждающего средства всегда направлена в зону резания. Оптимальное радиальное биение, незначительный дисбаланс. Патроны JetSleeve можно использовать на любых фрезерных станках с подачей СОЖ. Зона с увеличенным диаметром Усадочный патрон с JetSleeve ThermoGrip Патроны термоусадочные, стандартное исполнение Исполнение конус согласно DIN 69871-1 форма AD центровая подача СОЖ. Допуск на радиальное биение крутого конуса для посадочного отверстия d1 0,003 мм. Диаметр зажима рассчитан на допуск хвостовика h 6. С точной балансировкой G 2,5 до 15000 1/мин. Для большего числа оборотов необходима особо точная балансировка. № 560- 569 длинное исполнение Поставка со встроенным, проходящим насквозь упорным винтом. Другие исполнения и размеры по запросу. 10,0031A A Крутой конус SK мм 40 0 зажима d мм 3 4 5 6 8 10 12 16 20 25 минимальный диаметр 0 d2 мм 15 15 15 21 21 24 24 27 33 44 Глубина зажима L1 max. мм 20 20 25 36 36 42 47 50 52 58 Длина хвостовика сверла A мм 80 80 80 80 80 80 80 80 80 100 Расстояние регулировки V мм 5 5 5 10 10 10 10 10 10 10 23425 Идентификационный номер № 503 504 505 510 511 512 513 514 515 516 Цена за 1 штуку Евро € 226,00 226,00 226,00 175,30 175,30 175,30 175,30 175,30 175,30 (175,30) Крутой конус SK мм 40 0 зажима d мм 14 18 6 8 10 12 16 20 14 18 минимальный диаметр 0 d2 мм 27 33 21 21 24 24 27 33 27 33 Глубина зажима L1 max. мм 47 50 36 36 42 47 50 52 47 50 Длина хвостовика сверла A мм 80 80 160 160 160 160 160 160 160 160 Расстояние регулировки V мм 10 10 10 10 10 10 10 10 10 10 23425 Цена за 1 штуку Идентификационный номер № Евро € 518 175,30 519 175,30 560 (226,00) 561 (226,00) 562 (226,00) 563 (226,00) 564 (226,00) 565 (226,00) 568 (226,00) 569 (226,00) h Необходимые натяжные болты №23690 страница 491. Товарная группа 297 i Обзор программы Оснастка для инструмента страница 445. 458 2013
