HAHN+KOLB | Каталог HAHN-KOLB 2013 Инструмент Оснастка Мебель (Всего 1711 стр.)

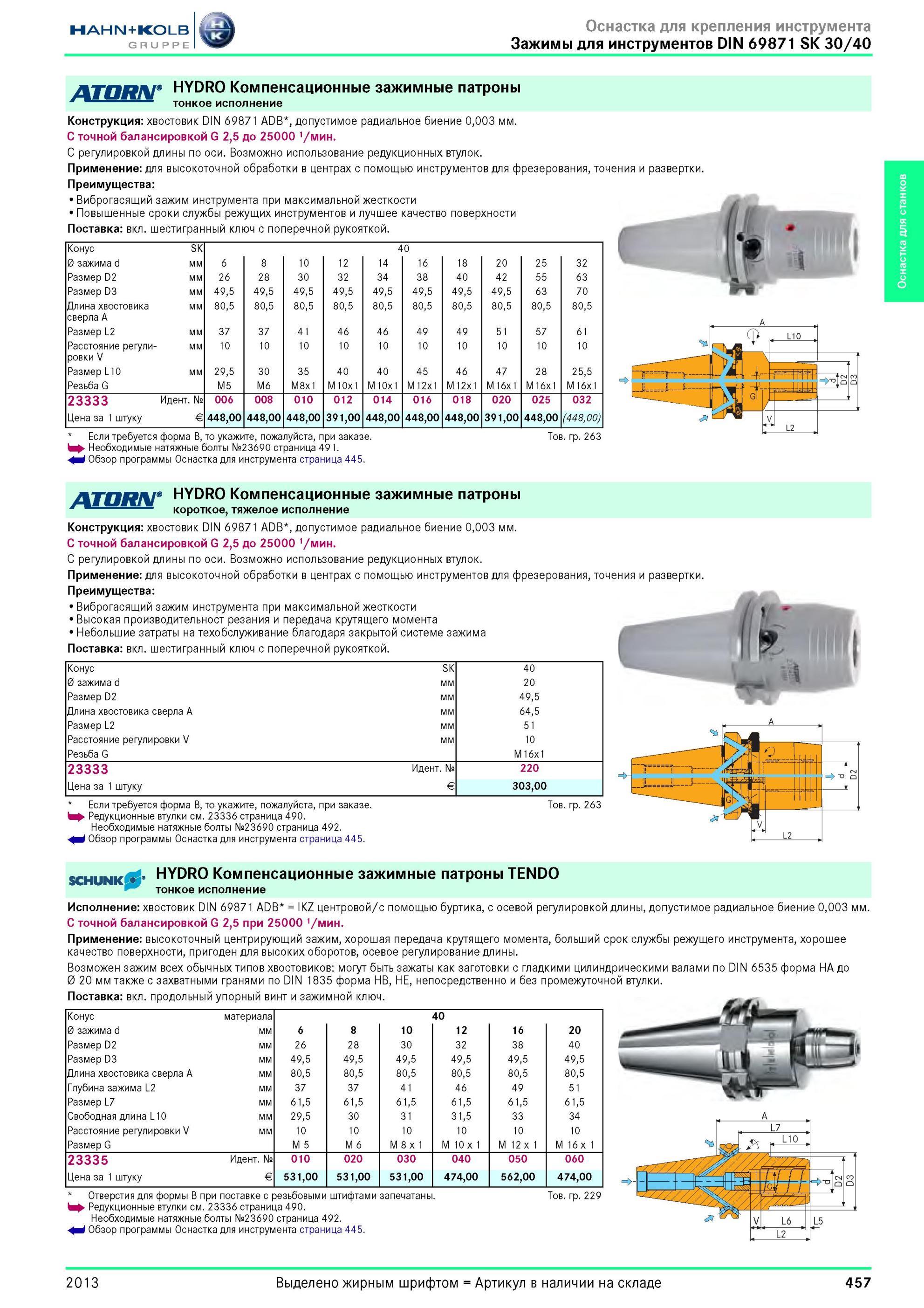

457 Каталог HAHN-KOLB 2013 Инструмент Оснастка Мебель Стр.457

457 Компенсационные зажимные патроны от Хан Кольб DIN 69871 SK 30/40 HYDRO тонкое исполнение Конструкция хвостовик DIN 69871 ADB допустимое радиальное бие Каталог HAHN-KOLB 2013 Режущий измерительный слесарно-монтажный инструмент и станочная оснастка Мебель Стр. 457

Компенсационные зажимные патроны от Хан Кольб DIN 69871 SK 30/40 HYDRO тонкое исполнение Конструкция хвостовик DIN 69871 ADB допустимое радиальное бие

Компенсационные зажимные патроны от Хан Кольб DIN 69871 SK 30/40 HYDRO тонкое исполнение Конструкция хвостовик DIN 69871 ADB допустимое радиальное биение 0,003 мм. С точной балансировкой G 2,5 до 25000 1/мин. С регулировкой длины по оси. Возможно использование редукционных втулок. Применение для высокоточной обработки в центрах с помощью инструментов для фрезерования, точения и развертки. Преимущества Виброгасящий зажим инструмента при максимальной жесткости Повышенные сроки службы режущих инструментов и лучшее качество поверхности Поставка вкл. шестигранный ключ с поперечной рукояткой. Конус SK 40 0 зажима d мм 6 8 10 12 14 16 18 20 25 32 Размер D2 мм 26 28 30 32 34 38 40 42 55 63 Размер D3 мм 49,5 49,5 49,5 49,5 49,5 49,5 49,5 49,5 63 70 Длина хвостовика сверла A мм 80,5 80,5 80,5 80,5 80,5 80,5 80,5 80,5 80,5 80,5 Размер L2 мм 37 37 41 46 46 49 49 51 57 61 Расстояние регулировки V мм 10 10 10 10 10 10 10 10 10 10 Размер L10 мм 29,5 30 35 40 40 45 46 47 28 25,5 Резьба G M5 M6 M8x1 M 10x 1 M 10x1 M 12x 1 M12x1 M16x1 M16x1 M16x1 23333 Идентификационный номер № 006 008 010 012 014 016 018 020 025 032 Цена за 1 штуку Евро € 448,00 448,00 448,00 391,00 448,00 448,00 448,00 391,00 448,00 (448,00) Если требуется форма B, то укажите, пожалуйста, при заказе. h Необходимые натяжные болты №23690 страница 491. i Обзор программы Оснастка для инструмента страница 445. Товарная группа 263 HYDRO Компенсационные зажимные патроны короткое, тяжелое исполнение Конструкция хвостовик DIN 69871 ADB допустимое радиальное биение 0,003 мм. С точной балансировкой G 2,5 до 25000 1/мин. С регулировкой длины по оси. Возможно использование редукционных втулок. Применение для высокоточной обработки в центрах с помощью инструментов для фрезерования, точения и развертки. Преимущества Виброгасящий зажим инструмента при максимальной жесткости Высокая производительност резания и передача крутящего момента Небольшие затраты на техобслуживание благодаря закрытой системе зажима Поставка вкл. шестигранный ключ с поперечной рукояткой. Конус SK 40 0 зажима d мм 20 Размер D2 мм 49,5 Длина хвостовика сверла A мм 64,5 Размер L2 мм 51 Расстояние регулировки V мм 10 Резьба G M16x1 23333 Идентификационный номер № 220 Цена за 1 штуку Евро € 303,00 Если требуется форма B, то укажите, пожалуйста, при заказе. h Редукционные втулки см. 23336 страница 490. Необходимые натяжные болты №23690 страница 492. i Обзор программы Оснастка для инструмента страница 445. Товарная группа 263 о -H4I nil и O V schunk HYDRO Компенсационные зажимные патроны TENDO тонкое исполнение Исполнение хвостовик DIN 69871 ADB IKZ центровой/с помощью буртика, с осевой регулировкой длины, допустимое радиальное биение 0,003 мм. С точной балансировкой G 2,5 при 25000 1/мин. Применение высокоточный центрирующий зажим, хорошая передача крутящего момента, больший срок службы режущего инструмента, хорошее качество поверхности, пригоден для высоких оборотов, осевое регулирование длины. Возможен зажим всех обычных типов хвостовиков могут быть зажаты как заготовки с гладкими цилиндрическими валами по DIN 6535 форма HA до 0 20 мм также с захватными гранями по DIN 1835 форма HB, HE, непосредственно и без промежуточной втулки. Поставка вкл. продольный упорный винт и зажимной ключ. Конус материала 40 0 зажима d мм 6 8 10 12 16 20 Размер D2 мм 26 28 30 32 38 40 Размер D3 мм 49,5 49,5 49,5 49,5 49,5 49,5 Длина хвостовика сверла A мм 80,5 80,5 80,5 80,5 80,5 80,5 Глубина зажима L2 мм 37 37 41 46 49 51 Размер L7 мм 61,5 61,5 61,5 61,5 61,5 61,5 Свободная длина L10 мм 29,5 30 31 31,5 33 34 Расстояние регулировки V мм 10 10 10 10 10 10 Размер G M 5 M 6 M 8 x1 M 10x1 M 12x1 M 16x1 23335 Цена за 1 штуку Идентификационный номер № Евро € 010 531,00 020 531,00 030 531,00 040 474,00 050 562,00 060 474,00 L 7 L10 Отверстия для формы B при поставке с резьбовыми штифтами запечатаны. h Редукционные втулки см. 23336 страница 490. Необходимые натяжные болты №23690 страница 492. i Обзор программы Оснастка для инструмента страница 445. Товарная группа 229 A A 2013 457 Оснастка для станков
