Каталоги комплексных поставщиков для предприятий и служб сервиса / Catalogues of one-stop shop suppliers

HAHN+KOLB | Каталог HAHN-KOLB 2013 Инструмент Оснастка Мебель (Всего 1711 стр.)

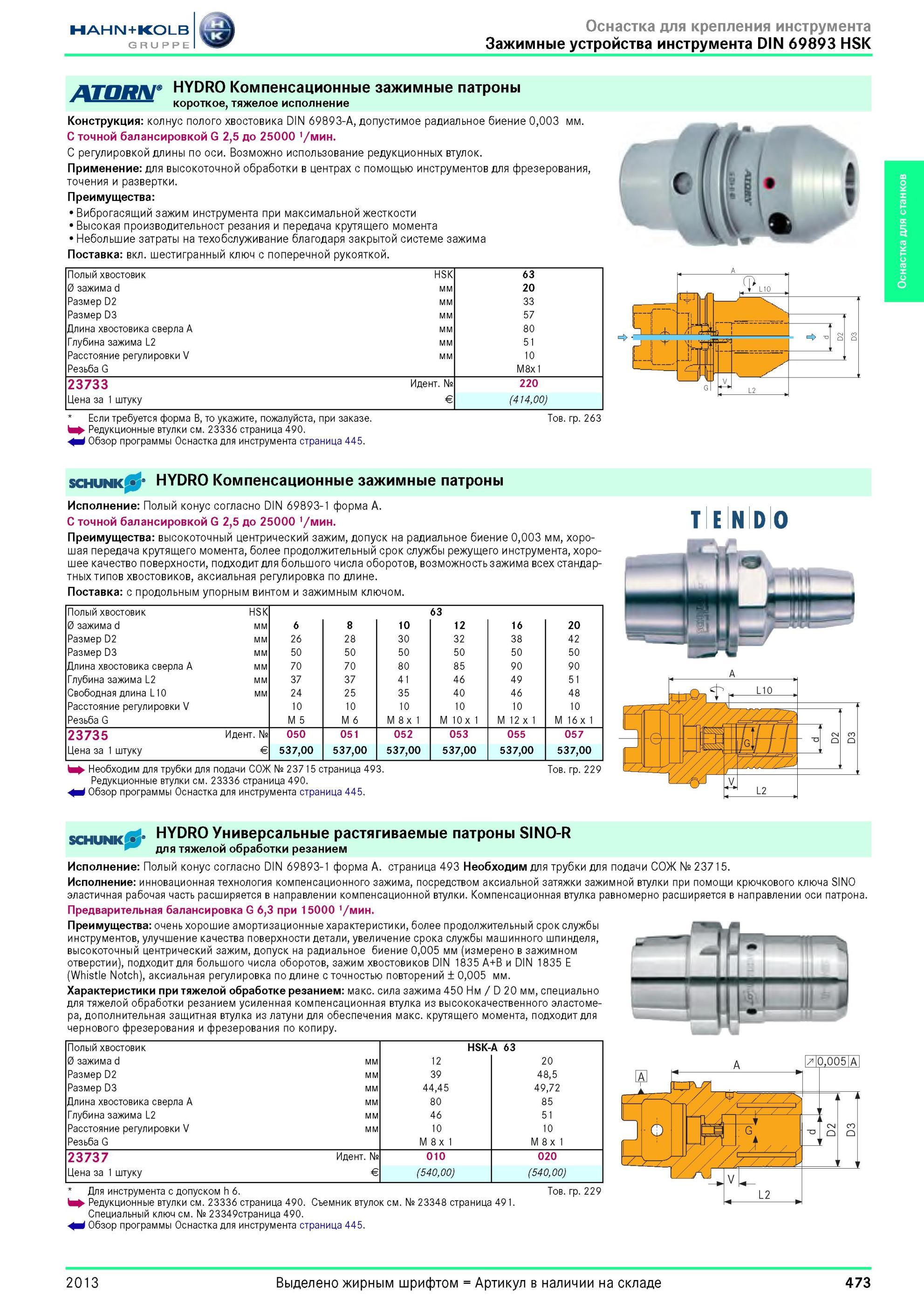

473 Каталог HAHN-KOLB 2013 Инструмент Оснастка Мебель Стр.473

473 Компенсационные зажимные патроны от Hahn Kolb DIN 69893 HSK HYDRO короткое, тяжелое исполнение Конструкция колнус полого хвостовика DIN 69893-A, допус Каталог HAHN-KOLB 2013 Режущий измерительный слесарно-монтажный инструмент и станочная оснастка Мебель Стр. 473

Компенсационные зажимные патроны от Hahn Kolb DIN 69893 HSK HYDRO короткое, тяжелое исполнение Конструкция колнус полого хвостовика DIN 69893-A, допус

Компенсационные зажимные патроны от Hahn Kolb DIN 69893 HSK HYDRO короткое, тяжелое исполнение Конструкция колнус полого хвостовика DIN 69893-A, допустимое радиальное биение 0,003 мм. С точной балансировкой G 2,5 до 25000 1/мин. С регулировкой длины по оси. Возможно использование редукционных втулок. Применение для высокоточной обработки в центрах с помощью инструментов для фрезерования, точения и развертки. Преимущества Виброгасящий зажим инструмента при максимальной жесткости Высокая производительност резания и передача крутящего момента Небольшие затраты на техобслуживание благодаря закрытой системе зажима Поставка вкл. шестигранный ключ с поперечной рукояткой. Полый хвостовик HSK 63 0 зажима d мм 20 Размер D2 мм 33 Размер D3 мм 57 Длина хвостовика сверла A мм 80 Глубина зажима L2 мм 51 Расстояние регулировки V мм 10 Резьба G M8x1 23733 Идентификационный номер № 220 Цена за 1 штуку (414,00) Если требуется форма B, то укажите, пожалуйста, при заказе. Редукционные втулки см. 23336 страница 490. i Обзор программы Оснастка для инструмента страница 445. Товарная группа 263 schunk HYDRO Компенсационные зажимные патроны Исполнение Полый конус согласно DIN 69893-1 форма A. С точной балансировкой G 2,5 до 25000 1/мин. Преимущества высокоточный центрический зажим, допуск на радиальное биение 0,003 мм, хорошая передача крутящего момента, более продолжительный срок службы режущего инструмента, хорошее качество поверхности, подходит для большого числа оборотов, возможность зажима всех стандартных типов хвостовиков, аксиальная регулировка по длине. Поставка с продольным упорным винтом и зажимным ключом. Полый хвостовик HSK 63 0 зажима d мм 6 8 10 12 16 20 Размер D2 мм 26 28 30 32 38 42 Размер D3 мм 50 50 50 50 50 50 Длина хвостовика сверла A мм 70 70 80 85 90 90 Глубина зажима L2 мм 37 37 41 46 49 51 Свободная длина L10 мм 24 25 35 40 46 48 Расстояние регулировки V 10 10 10 10 10 10 Резьба G M 5 M 6 M 8x1 M 10x1 M 12x1 M 16x1 23735 Идентификационный номер № 050 051 052 053 055 057 Цена за 1 штуку 537,00 537,00 537,00 537,00 537,00 537,00 h Необходим для трубки для подачи СОЖ № 23715 страница 493. Редукционные втулки см. 23336 страница 490. i Обзор программы Оснастка для инструмента страница 445. Товарная группа 229 SCHUNK HYDRO Универсальные растягиваемые патроны SINO-R для тяжелой обработки резанием Исполнение Полый конус согласно DIN 69893-1 форма A. страница 493 Необходим для трубки для подачи СОЖ № 23715. Исполнение инновационная технология компенсационного зажима, посредством аксиальной затяжки зажимной втулки при помощи крючкового ключа SINO эластичная рабочая часть расширяется в направлении компенсационной втулки. Компенсационная втулка равномерно расширяется в направлении оси патрона. Предварительная балансировка G 6,3 при 15000 1/мин. Преимущества очень хорошие амортизационные характеристики, более продолжительный срок службы инструментов, улучшение качества поверхности детали, увеличение срока службы машинного шпинделя, высокоточный центрический зажим, допуск на радиальное биение 0,005 мм (измерено в зажимном отверстии), подходит для большого числа оборотов, зажим хвостовиков DIN 1835 A+B и DIN 1835 E (WhistIe Notch), аксиальная регулировка по длине с точностью повторений ± 0,005 мм. Характеристики при тяжелой обработке резанием макс. сила зажима 450 Нм / D20мм, специально для тяжелой обработки резанием усиленная компенсационная втулка из высококачественного эластомера, дополнительная защитная втулка из латуни для обеспечения макс. крутящего момента, подходит для чернового фрезерования и фрезерования по копиру. Полый хвостовик HSK-A 63 0 зажима d мм 12 20 Размер D2 мм 39 48,5 Размер D3 мм 44,45 49,72 Длина хвостовика сверла A мм 80 85 Глубина зажима L2 мм 46 51 Расстояние регулировки V мм 10 10 Резьба G M 8 x 1 M 8 x 1 23737 Идентификационный номер № 010 020 Цена за 1 штуку (540,00) (540,00) Для инструмента с допуском h 6. Редукционные втулки см. 23336 страница 490. Съемник втулок см. № 23348 страница 491 Специальный ключ см. № 23349страница 490. i Обзор программы Оснастка для инструмента страница 445. Товарная группа 229 2013 473 Оснастка для станков



См.также / See also :

HAHN+KOLB


Каталоги комплексных поставщиков для предприятий и служб сервиса / Catalogues of one-stop shop suppliers




Каталог HAHN-KOLB 2013 Инструмент Оснастка Мебель (Всего 1711 стр.)

470 Оправки зажимные от Hahn Kolb тип Weldon Исполнение Полый конус согласно DIN 69893-1 форма A. № 550- 857 С точной балансировкой G 2,5 при 25000 1/мин. Каталог HAHN+KOLB 2013 Стр. 470470 471 Прецизионный патрон АРС DIN 69893 HSK от Hahn Kolb Для максимальных усилия зажима, и жесткости, а так же и минимального радиального биения Исполнение Каталог HAHN+KOLB 2013 Стр. 471471 472 Зажим с помощью гидропластового патрона HYDRO от Hahn Kolb Зажим и разжим режущего станочного инструмента за секунды. При этом регулирование длины в о Каталог HAHN+KOLB 2013 Стр. 472472 Зажим с помощью гидропластового патрона HYDRO от Hahn Kolb Зажим и разжим режущего станочного инструмента за секунды. При этом регулирование длины в о474 Зажимные устройства инструмента от Hahn Kolb DIN 69893 HSK diebald Заготовки Исполнение Полый конус согласно DIN 69893-1 форма A. Применение производс Каталог HAHN+KOLB 2013 Стр. 474474 475 Патроны фрезерные термоусадочные от Hahn Kolb HSK E Исполнение полый конус согласно DIN 69893-5, форма A. Допуск на радиальное биение полого коническо Каталог HAHN+KOLB 2013 Стр. 475475 476 Зажимные устройства инструмента от Hahn Kolb DIN 69893 HSK ThermoGrip Патроны фрезерные термоусадочные JetSleeve стандартное исполнение Исполнение уси Каталог HAHN+KOLB 2013 Стр. 476476

---

---
