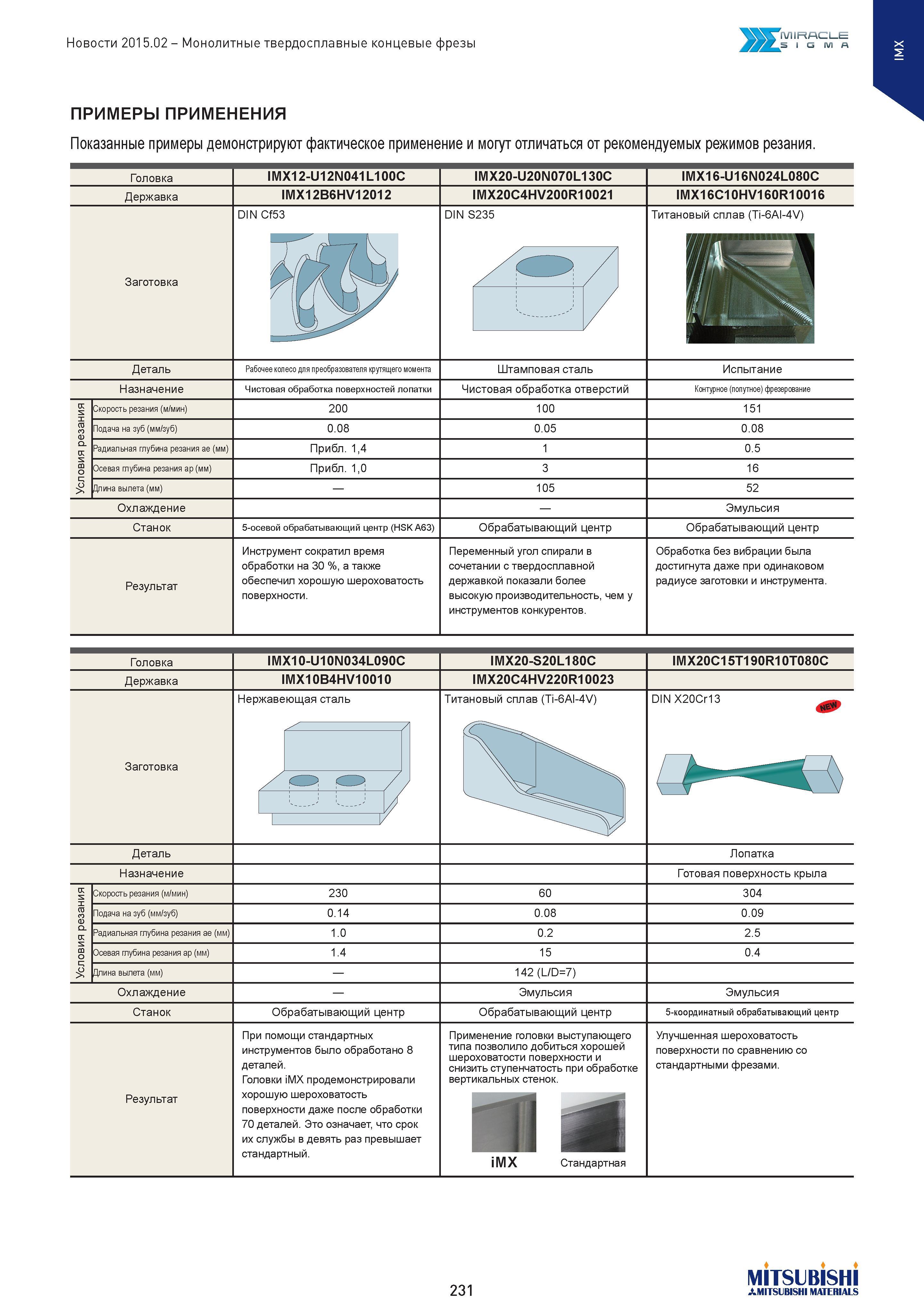

Монолитные твердосплавные концевые фрезы Mitsubishi Показанные примеры на данной странице инструментального каталога японского производителя демонстрируют фактическое применение и могут отличаться от рекомендуемых режимов резания. Головка IMX12-U12N041L100C IMX20-U20N070L130C IMX16-U16N024L080C Державка IMX12B6HV12012 IMX20C4HV200R10021 IMX16C10HV160R10016 Заготовка DIN Cf53 DIN S235 - Титановый сплав (Ti-6AI-4V) L У / Деталь Рабочее колесо для преобразователя крутящего момента Штамповая сталь Испытание Назначение Чистовая обработка поверхностей лопатки Чистовая обработка отверстий Контурное(попутное)фрезерование Условия резания Скорость резания (м/мин) 200 100 151 Подача на зуб (мм/зуб) 0.08 0.05 0.08 Радиальная глубина резания ае (мм) Прибл. 1,4 1 0.5 Осевая глубина резания ар(мм) Прибл. 1,0 3 16 Длина вылета (мм) 105 52 Охлаждение Эмульсия Станок 5-осевой обрабатывающий центр (HSKA63) Обрабатывающий центр Обрабатывающий центр Результат Инструмент сократил время обработки на 30 %, а также обеспечил хорошую шероховатость поверхности. Переменный угол спирали в сочетании с твердосплавной державкой показали более высокую производительность, чем у инструментов конкурентов. Обработка без вибрации была достигнута даже при одинаковом радиусе заготовки и инструмента. Головка IMX10-U10N034L090C IMX20-S20L180C IMX20C15T190R10T080C Державка IMX10B4HV10010 IMX20C4HV220R10023 Заготовка Нержаве ющая сталь / Тит ановый сплэе (Ti-6AI-4V) DIN Х2°Сг13 / Деталь Лопатка Назначение Готовая поверхность крыла Условия резания Скорость резания (м/мин) 230 60 304 Подача на зуб (мм/зуб) 0.14 0.08 0.09 Радиальная глубина резания ае (мм) 1.0 0.2 2.5 Осевая глубина резания ар (мм) 1.4 15 0.4 Длина вылета (мм) 142 (L/D=7) Охлаждение Эмульсия Эмульсия Станок Обрабатывающий центр Обрабатывающий центр 5-координатный обрабатывающий центр Результат При помощи стандартных инструментов было обработано 8 деталей. Головки iMX продемонстрировали хорошую шероховатость поверхности даже после обработки 70 деталей. Это означает, что срок их службы в девять раз превышает стандартный. Применение головки выступающего типа позволило добиться хорошей шероховатости поверхности и снизить ступенчатость при обработке вертикальных стенок. iMX Стандартная Улучшенная шероховатость поверхности по сравнению со стандартными фрезами. х 231 MITSUBISHI MATERIALS SIGMA ПРИМЕРЫ ПРИМЕНЕНИЯ
