211 Каталог MITSUBISHI 2015 Новый режущий инструмент для металлообработки Издание 15.2 Стр.211

Каталог MITSUBISHI 2015 Новый инструмент 15.2 Стр. 211 0211 Lab2u

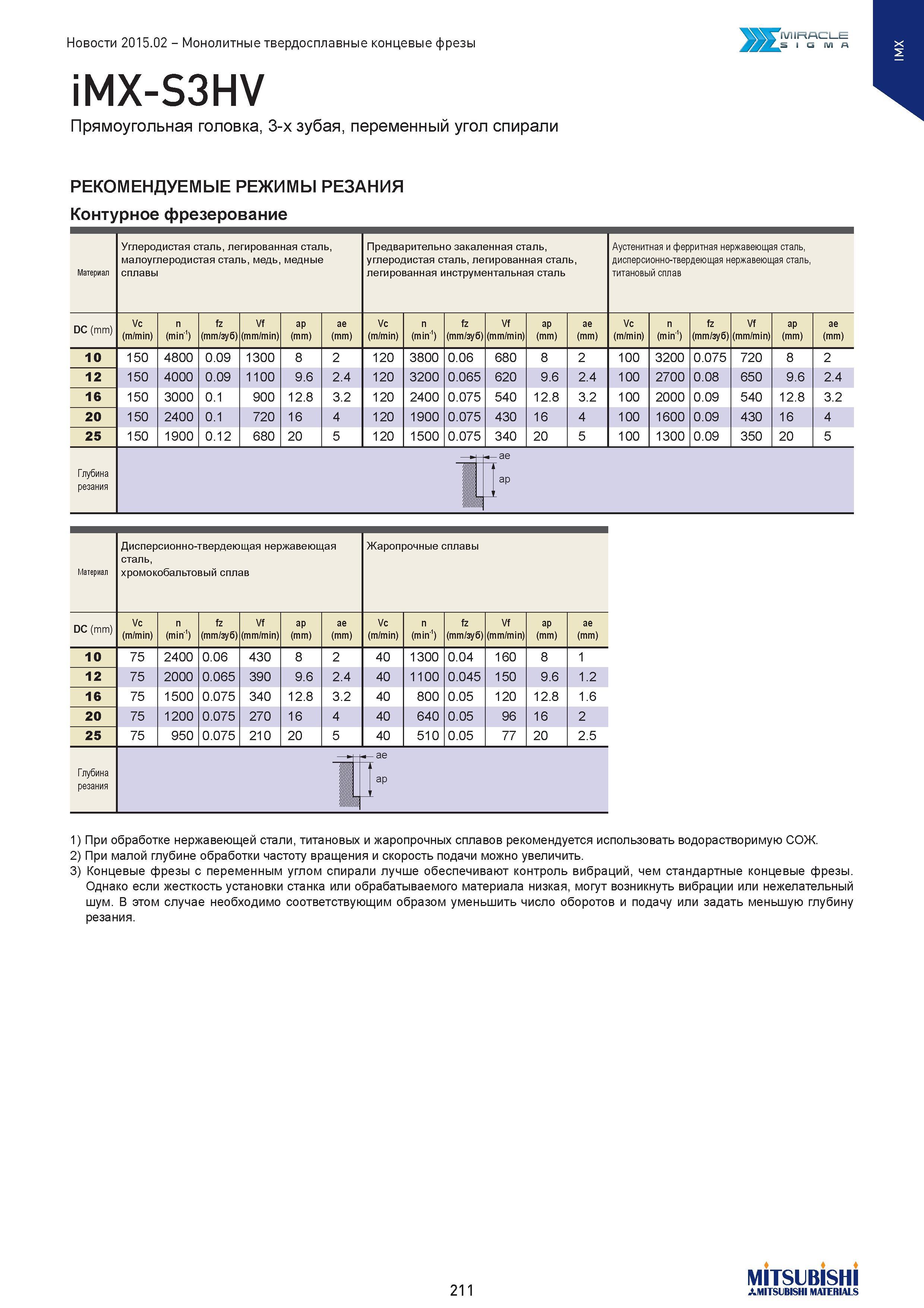

Монолитные твердосплавные концевые фрезы iMX-S3HV Прямоугольная головка, 3-хзубая, переменный угол спирали MIRACLE _S I Сз (VI А РЕКОМЕНДУЕМЫЕ РЕЖИМЫ РЕЗАНИЯ Контурное фрезерование Материал Углеродистая сталь, легированная сталь, малоуглеродистая сталь, медь, медные сплавы Предварительно закаленная сталь, углеродистая сталь, легированная сталь, легированная инструментальная сталь Аустенитная и ферритная нержавеющая сталь, дисперсионно-твердеющая нержавеющая сталь, титановый сплав DC (mm) Vc (m/min) n (min'1) fz (mm/зуб) Vf (mm/min) ap (mm) ae (mm) Vc (m/min) n (min'1) fz (mm/зуб) Vf (mm/min) ap (mm) ae (mm) Vc (m/min) n (min'1) fz (mm/зуб) Vf (mm/min) ap (mm) ae (mm) 10 150 4800 0.09 1300 8 2 120 3800 0.06 680 8 2 100 3200 0.075 720 8 2 12 150 4000 0.09 1100 9.6 2.4 120 3200 0.065 620 9.6 2.4 100 2700 0.08 650 9.6 2.4 16 150 3000 0.1 900 12.8 3.2 120 2400 0.075 540 12.8 3.2 100 2000 0.09 540 12.8 3.2 20 150 2400 0.1 720 16 4 120 1900 0.075 430 16 4 100 1600 0.09 430 16 4 25 150 1900 0.12 680 20 5 120 1500 0.075 340 20 5 100 1300 0.09 350 20 5 Глубина резания 1 ae ap Материал Дисперсионно-твердеющая нержавеющая сталь, хромокобальтовый сплав Жаропрочные сплавы DC (mm) Vc (m/min) n (min'1) fz (mm/зуб) Vf (mm/min) ap (mm) ae (mm) Vc (m/min) n (min'1) fz (mm/зуб) Vf (mm/min) ap (mm) ae (mm) 10 75 2400 0.06 430 8 2 40 1300 0.04 160 8 1 12 75 2000 0.065 390 9.6 2.4 40 1100 0.045 150 9.6 1.2 16 75 1500 0.075 340 12.8 3.2 40 800 0.05 120 12.8 1.6 20 75 1200 0.075 270 16 4 40 640 0.05 96 16 2 25 75 950 0.075 210 20 5 40 510 0.05 77 20 2.5 Глубина резания 1 ae ap 1) При обработке нержавеющей стали, титановых и жаропрочных сплавов рекомендуется использовать водорастворимую СОЖ. 2) При малой глубине обработки частоту вращения и скорость подачи можно увеличить. 3) Концевые фрезы с переменным углом спирали лучше обеспечивают контроль вибраций, чем стандартные концевые фрезы. Однако если жесткость установки станка или обрабатываемого материала низкая, могут возникнуть вибрации или нежелательный шум. В этом случае необходимо соответствующим образом уменьшить число оборотов и подачу или задать меньшую глубину резания. 211 MITSUBISHI MATERIALS
