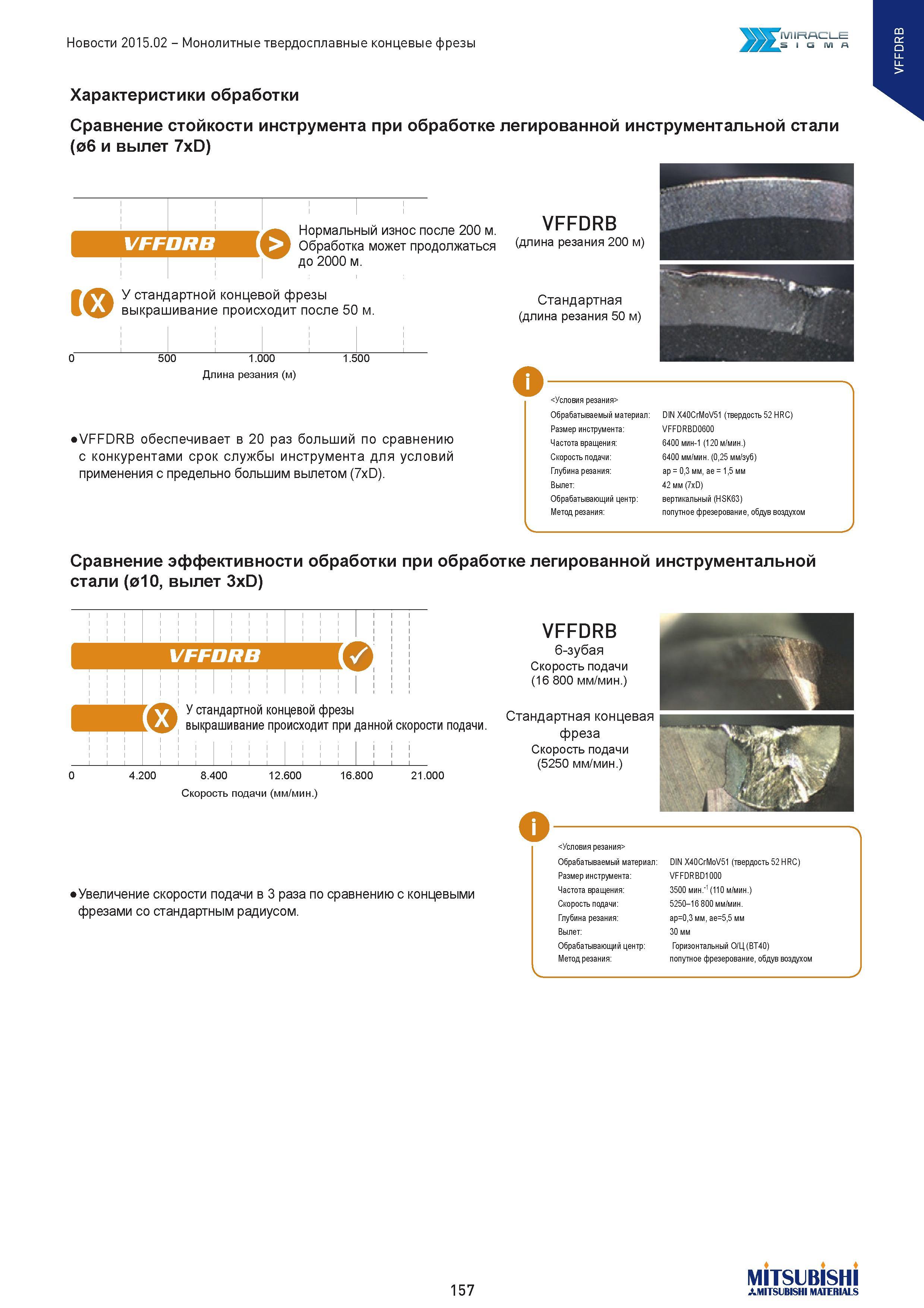

Монолитные твердосплавные концевые фрезы MIRACLE _S I Сз (VI А Характеристики обработки Сравнение стойкости инструмента при обработке легированной инструментальной стали (06 и вылет 7xD) VFFDRB Нормальный износ после 200 м. Обработка может продолжаться до 2000 м. У стандартной концевой фрезы выкрашивание происходит после 50 м. VFFDRB (длина резания 200 м) Стандартная (длина резания 50 м) 500 1.000 Длина резания (м) 1.500 VFFDRB обеспечивает в 20 раз больший по сравнению с конкурентами срок службы инструмента для условий применения с предельно большим вылетом (7xD). Условия резания Обрабатываемый материал Размер инструмента Частота вращения Скорость подачи Глубина резания Вылет Обрабатывающий центр Метод резания DIN X40CrMoV51 (твердость 52 HRC) VFFDRBD0600 6400 мин-1 (120 м/мин.) 6400 мм/мин. (0,25 мм/зуб) ар = 0,3 мм, ае= 1,5 мм 42 мм (7xD) вертикальный (HSK63) попутное фрезерование, обдов воздухом 0 Сравнение эффективности обработки при обработке легированной инструментальной стали (010, вылет 3xD) VFFDRB У стандартной концевой фрезы выкрашивание происходит при данной скорости подачи. 4.200 8.400 12.600 16.800 21.000 VFFDRB 6-зубая Скорость подачи (16 800 мм/мин.) Стандартная концевая фреза Скорость подачи (5250 мм/мин.) Скорость подачи (мм/мин.) Увеличение скорости подачи в 3 раза по сравнению с концевыми фрезами со стандартным радиусом. Условия резания Обрабатываемый материал Размер инструмента Частота вращения Скорость подачи Глубина резания Вылет Обрабатывающий центр Метод резания DIN X40CrMoV51 (твердость 52 HRC) VFFDR BD1000 3500 мин.-1 (110 м/мин.) 5250-16 800 мм/мин. ар=0,3 мм, ае=5,5 мм 30 мм Горизонтальный 0/Ц(ВТ40) попутное фрезерование, обдув воздухом 0 157 MITSUBISHI MATERIALS
