153 Каталог MITSUBISHI 2015 Новый режущий инструмент для металлообработки Издание 15.2 Стр.153

Каталог MITSUBISHI 2015 Новый инструмент 15.2 Стр. 153 0153 Lab2u

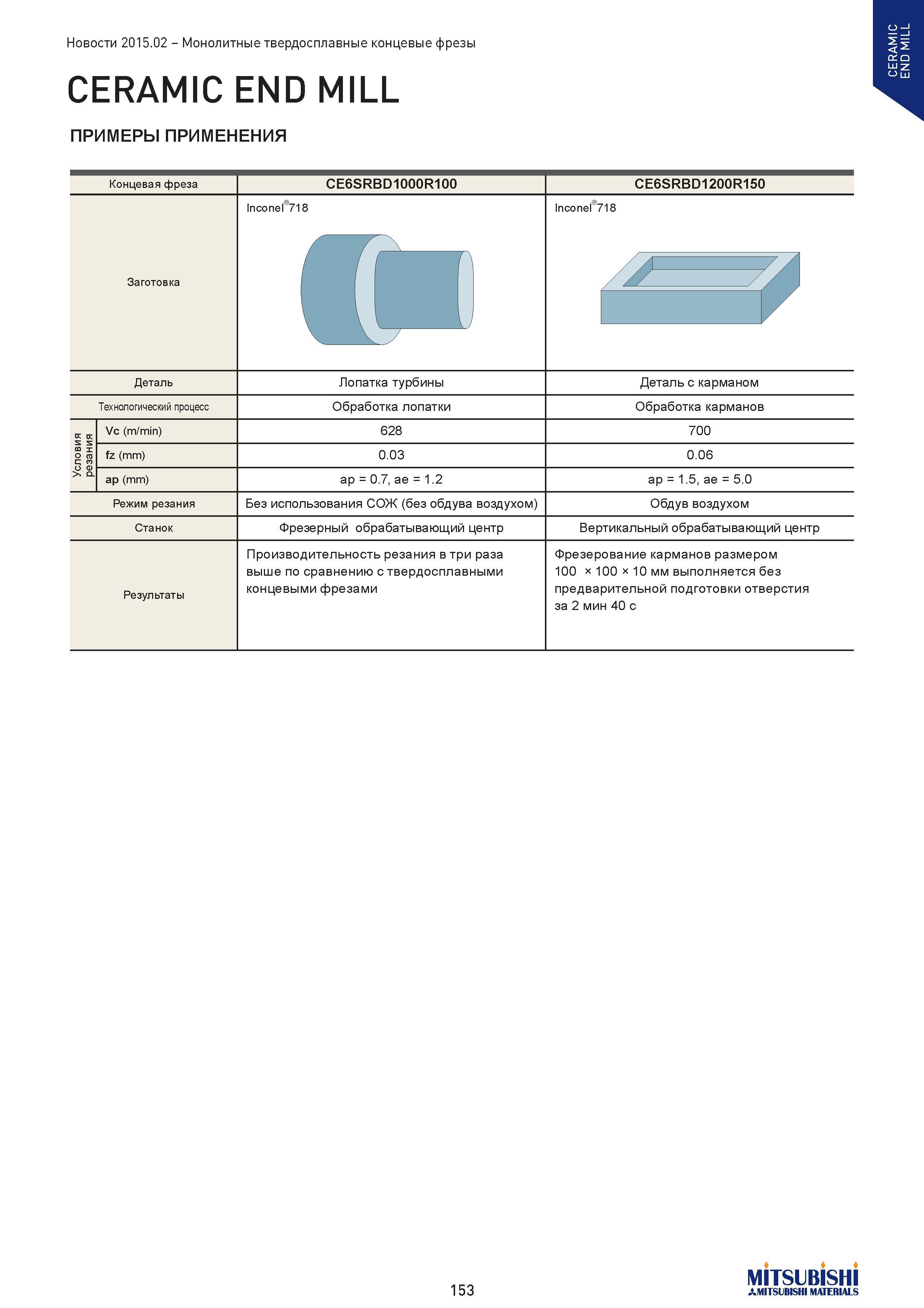

Монолитные твердосплавные концевые фрезы CERAMIC END MILL ПРИМЕРЫ ПРИМЕНЕНИЯ Концевая фреза CE6SRBD1000R100 CE6SRBD1200R150 Заготовка Inconel 718 Inconel 718 Деталь Лопатка турбины Деталь с карманом Технологический процесс Обработка лопатки Обработка карманов к к S S Ш X о га п о > CL Vc (m/min) 628 700 fz (mm) 0.03 0.06 ap (mm) ap = 0.7, ae = 1.2 ap = 1.5, ae = 5.0 Режим резания Без использования СОЖ (без обдува воздухом) Обдув воздухом Станок Фрезерный обрабатывающий центр Вертикальный обрабатывающий центр Результаты Производительность резания в три раза выше по сравнению ствердосплавными концевыми фрезами Фрезерование карманов размером 100 х 100 х 10 мм выполняется без предварительной подготовки отверстия за 2 мин 40 с 153 MITSUBISHI MATERIALS CERAMIC END MILL
