INGERSOLL | Каталог INGERSOLL 2014 Фрезерный инструмент (Всего 668 стр.)

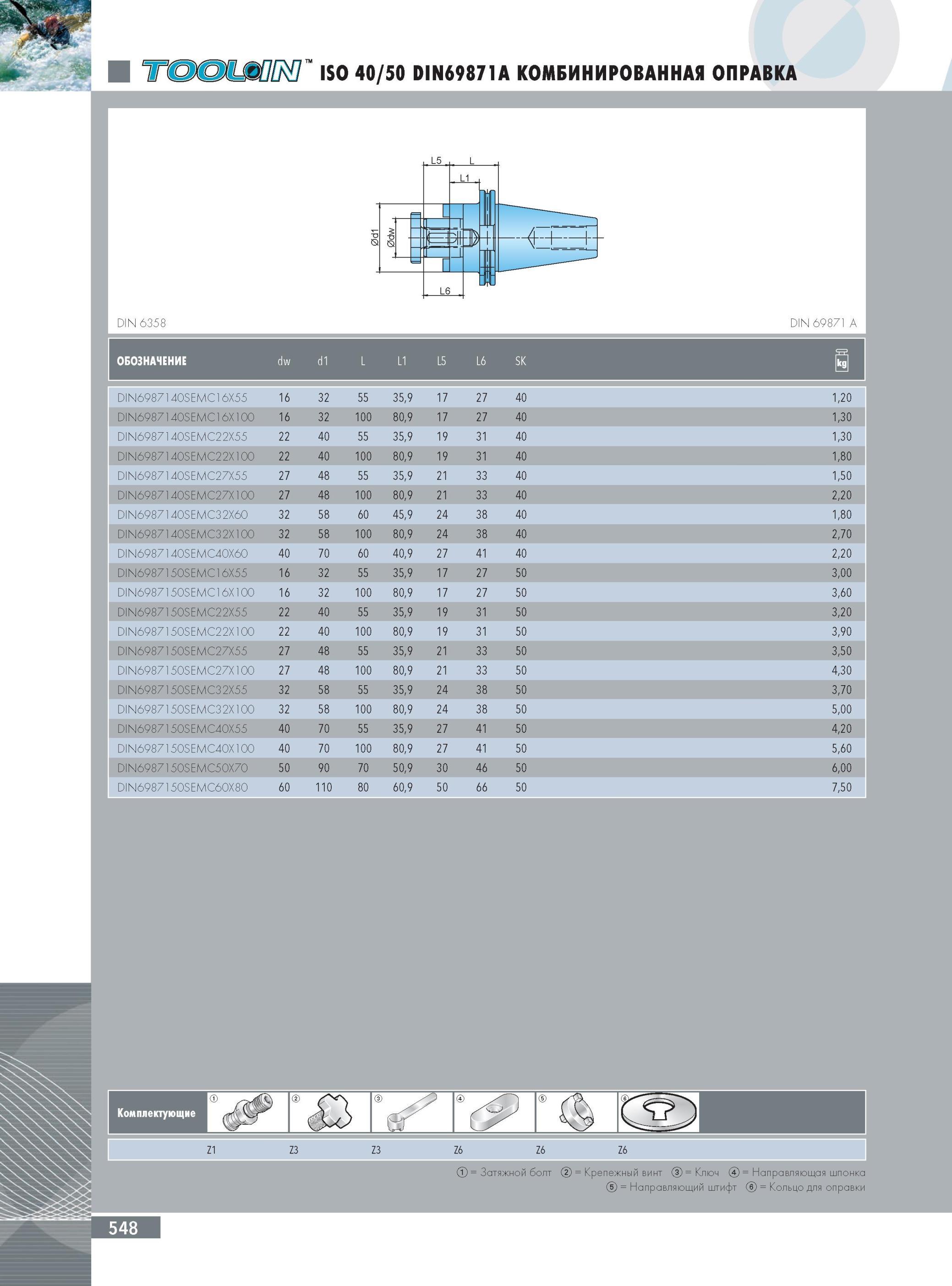

552 Каталог INGERSOLL 2014 Фрезерный инструмент Инструментальная оснастка Сверла Стр.548

552 КОМБИНИРОВАННАЯ ОПРАВКА INGERSOLL DIN 6358 ISO 40/50 DIN69871A Обозначение dw d1 L L1 L5 L6 SK D N6987140SEMC16X55 16 32 55 35,9 17 27 40 1,20 D N6987140SEMC16X Каталог INGERSOLL 2014 Фрезерный инструмент Инструментальная оснастка Сверла Стр. 548

КОМБИНИРОВАННАЯ ОПРАВКА INGERSOLL DIN 6358 ISO 40/50 DIN69871A Обозначение dw d1 L L1 L5 L6 SK D N6987140SEMC16X55 16 32 55 35,9 17 27 40 1,20 D N6987140SEMC16X

КОМБИНИРОВАННАЯ ОПРАВКА INGERSOLL DIN 6358 ISO 40/50 DIN69871A Обозначение dw d1 L L1 L5 L6 SK D N6987140SEMC16X55 16 32 55 35,9 17 27 40 1,20 D N6987140SEMC16X100 16 32 100 80,9 17 27 40 1,30 D N6987140SEMC22X55 22 40 55 35,9 19 31 40 1,30 D N6987140SEMC22X100 22 40 100 80,9 19 31 40 1,80 D N6987140SEMC27X55 27 48 55 35,9 21 33 40 1,50 D N6987140SEMC27X100 27 48 100 80,9 21 33 40 2,20 D N6987140SEMC32X60 32 58 60 45,9 24 38 40 1,80 D N6987140SEMC32X100 32 58 100 80,9 24 38 40 2,70 D N6987140SEMC40X60 40 70 60 40,9 27 41 40 2,20 D N6987150SEMC16X55 16 32 55 35,9 17 27 50 3,00 D N6987150SEMC16X100 16 32 100 80,9 17 27 50 3,60 D N6987150SEMC22X55 22 40 55 35,9 19 31 50 3,20 D N6987150SEMC22X100 22 40 100 80,9 19 31 50 3,90 D N6987150SEMC27X55 27 48 55 35,9 21 33 50 3,50 D N6987150SEMC27X100 27 48 100 80,9 21 33 50 4,30 D N6987150SEMC32X55 32 58 55 35,9 24 38 50 3,70 D N6987150SEMC32X100 32 58 100 80,9 24 38 50 5,00 D N6987150SEMC40X55 40 70 55 35,9 27 41 50 4,20 D N6987150SEMC40X100 40 70 100 80,9 27 41 50 5,60 D N6987150SEMC50X70 50 90 70 50,9 30 46 50 6,00 D N6987150SEMC60X80 60 110 80 60,9 50 66 50 7,50 Z1 Z3 Z3 Z6 Z6 Z6 = Затяжной болт = Крепежный винт = Ключ = Направляющая шпонка = Направляющий штифт = Кольцо для оправки Инструментальная оснастка Ingersoll
