HOFFMANN GROUP | Справочник HOFFMANN GROUP 2012 Обработка резанием Garant (Всего 1091 стр.)

Комбинация статического дисбаланса и дисбаланса моментов во время вращения вызывает биение (центробежные силы пересекаются с осью вращения

993 Справочник HOFFMANN GROUP 2012 Обработка материалов резанием Garant ToolScout Стр.968

993 Комбинация статического дисбаланса и дисбаланса моментов во время вращения вызывает биение (центробежные силы пересекаются с осью вращения Справочник HOFFMANN GROUP 2012 Обработка материалов резанием Garant ToolScout Металлорежущий инструмент и инструментальная оснастка для станков Стр. 968

Комбинация статического дисбаланса и дисбаланса моментов во время вращения вызывает биение (центробежные силы пересекаются с осью вращения

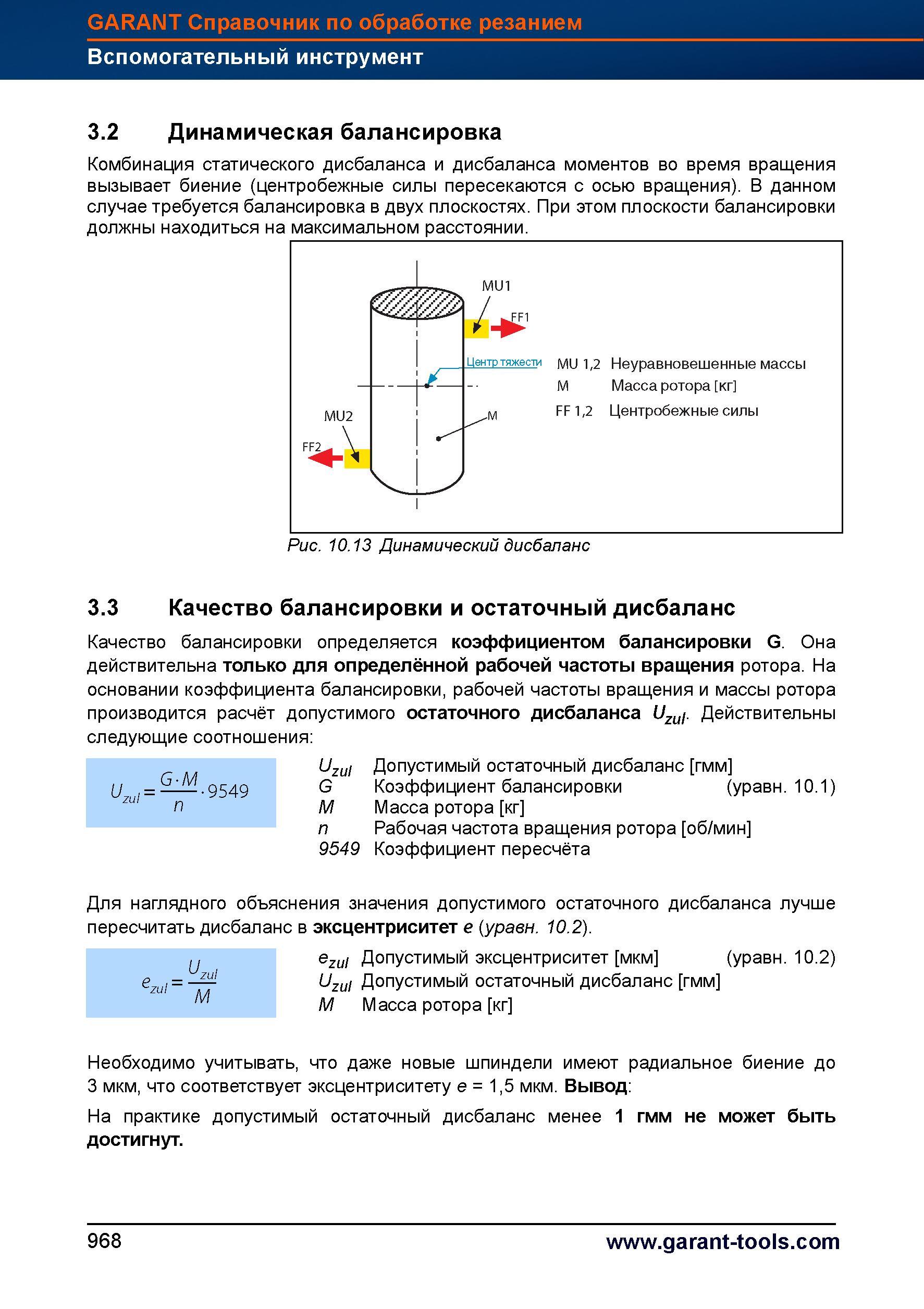

Комбинация статического дисбаланса и дисбаланса моментов во время вращения вызывает биение (центробежные силы пересекаются с осью вращения). В данном случае требуется балансировка в двух плоскостях. При этом плоскости балансировки должны находиться на максимальном расстоянии. Рис. 10.13 Динамический дисбаланс 3.3 Качество балансировки и остаточный дисбаланс Качество балансировки определяется коэффициентом балансировки G. Она действительна только для определённой рабочей частоты вращения ротора. На основании коэффициента балансировки, рабочей частоты вращения и массы ротора производится расчёт допустимого остаточного дисбаланса Uzuf. Действительны следующие соотношения Uzul Допустимый остаточный дисбаланс гмм G Коэффициент балансировки (уравн. 10.1) M Масса ротора кг n Рабочая частота вращения ротора об/мин 9549 Коэффициент пересчёта Для наглядного объяснения значения допустимого остаточного дисбаланса лучше пересчитать дисбаланс в эксцентриситет e (уравн. 10.2). ezui Допустимый эксцентриситет мкм (уравн. 10.2) Uzul Допустимый остаточный дисбаланс гмм M Масса ротора кг Необходимо учитывать, что даже новые шпиндели имеют радиальное биение до 3 мкм, что соответствует эксцентриситету e = 1,5 мкм. Вывод На практике допустимый остаточный дисбаланс менее 1 гмм не может быть достигнут. zu l M G M zul 9549 968 GARANT Справочник по обработке резанием Вспомогательный инструмент 3.2 Динамическая балансировка
