КНБ MITSUBISHI Подходит для высокоскоростной чистовой обработки термообработанной стали,спеченных твердых сплавов и чугуна Низкие свойства железа

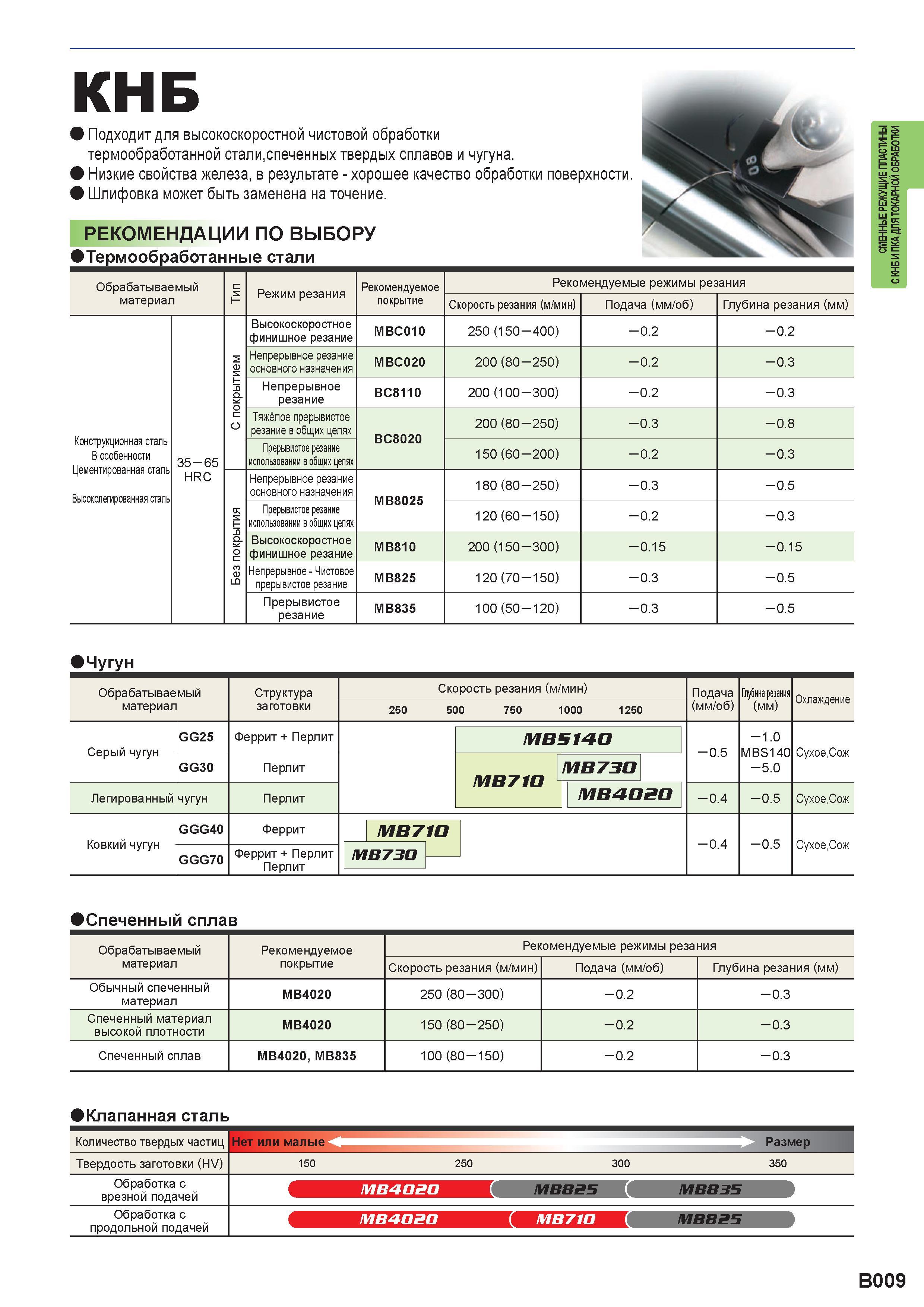

КНБ MITSUBISHI Подходит для высокоскоростной чистовой обработки термообработанной стали,спеченных твердых сплавов и чугуна. Низкие свойства железа, в результате - хорошее качество обработки поверхности. Шлифовка может быть заменена на точение. Рекомендации по выбору ФТермообработанные стали Обрабатываемый С и 1- Режим резания Рекомендуемое Рекомендуемые режимы резания материал покрытие Скорость резания (м/мин) Подача (мм/об) Глубина резания (мм) Высокоскоростное финишное резание MBC010 250 (150 -400) - 0.2 - 0.2 С покрытием Непрерывное резание основного назначения MBC020 200 (80 -250) - 0.2 - 0.3 Непрерывное резание BC8110 200 (100 -300) - 0.2 - 0.3 Конструкционная сталь В особенности Цементированная сталь Высоколегированная сталь Тяжёлое прерывистое резание в общих целях BC8020 200 (80 -250) - 0.3 - 0.8 35 - 65 Прерывистое резание использовании в общих целях 150 (60 -200) - 0.2 - 0.3 HRC Непрерывное резание основного назначения MB8025 180 (80 -250) - 0.3 - 0.5 Без покрытия Прерывистое резание использовании в общих целях 120 (60 -150) - 0.2 - 0.3 Высокоскоростное финишное резание MB810 200 (150 -300) - 0.15 - 0.15 Непрерывное - Чистовое прерывистое резание MB825 120 (70 -150) - 0.3 - 0.5 Прерывистое резание MB835 100 (50 -120) - 0.3 - 0.5 Чугун Обрабатываемый материал Структура заготовки Скорость резания (м/мин) Подача (мм/об) Глубина резания (мм) Охлаждение 250 500 750 1000 1250 Серый чугун GG25 Феррит + Перлит MBS140 -0.5 -1.0 MBS140 - 5.0 Сухое,Сож GG30 Перлит ПЛП 71П MB730 Легированный чугун Перлит MB4020 - 0.4 - 0.5 Сухое,Сож Ковкий чугун GGG40 Феррит MB710 -0.4 -0.5 Сухое,Сож GGG70 Феррит + Перлит Перлит MB730 ФСпеченный сплав Обрабатываемый материал Рекомендуемое покрытие Рекомендуемые режимы резания Скорость резания (м/мин) Подача (мм/об) Глубина резания (мм) Обычный спеченный материал MB4020 250 (80 - 300) - 0.2 - 0.3 Спеченный материал высокой плотности MB4020 150 (80 - 250) - 0.2 - 0.3 Спеченный сплав MB4020, MB835 100 (80 -150) - 0.2 - 0.3 ФКлапанная сталь Количество твердых частиц Нет или малые Размер Твердость заготовки (HV) 150 250 300 350 Обработка с врезной подачей Обработка с продольной подачей Г MB4020 MBB25 MBB35 MB4020 С MB7/0H MBB25 B009 СМЕННЫЕ РЕЖУЩИЕ Пластины сменные СКНБИПКАДЛЯ ТОКАРНОЙ ОБРАБОТКИ
