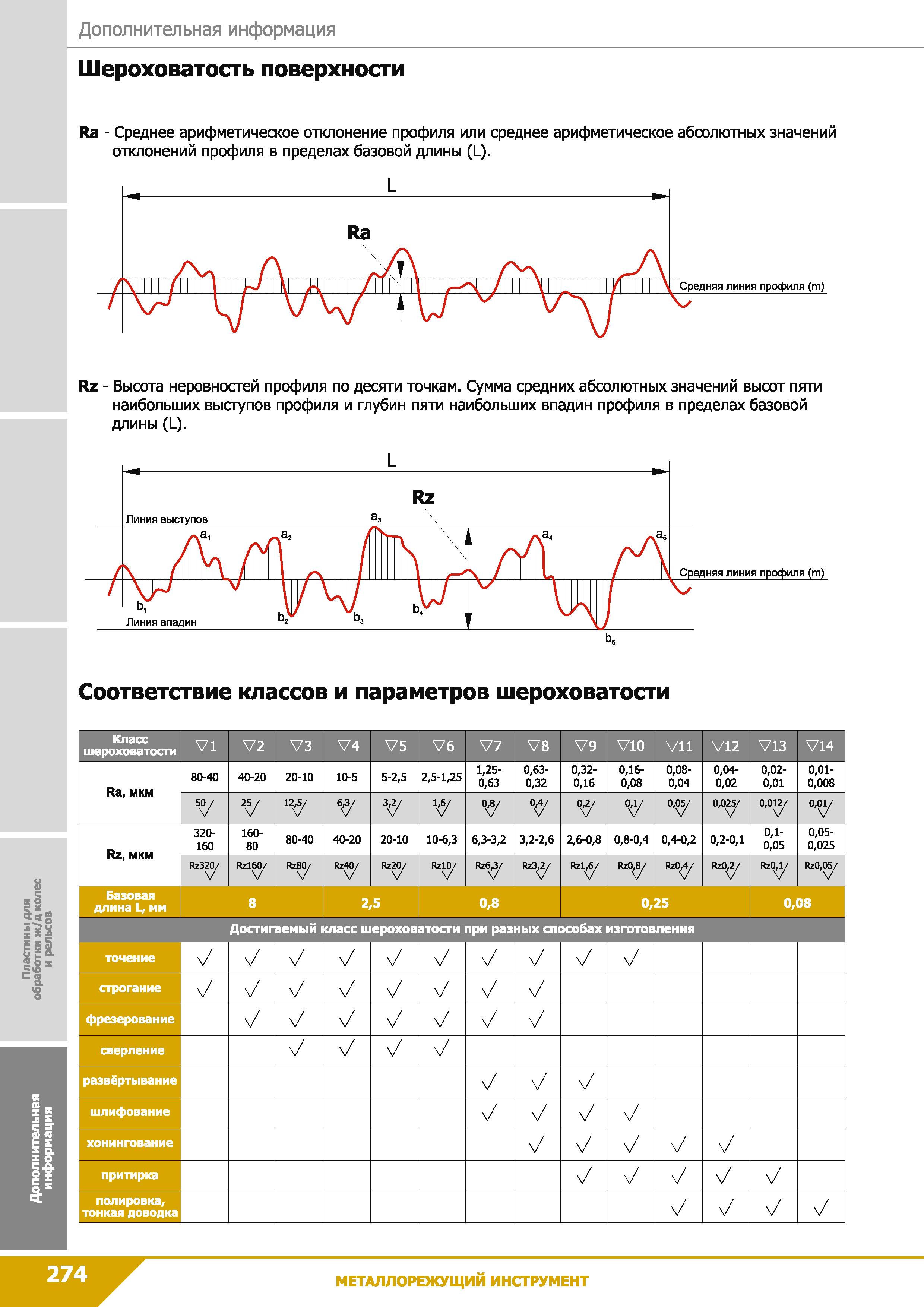

Классы чистоты поверхности детали Шероховатость Сравнительная таблица старых и новых обозначений при различных видах механической обработки _ Шероховатость поверхности Ra - Среднее арифметическое отклонение профиля или среднее арифметическое абсолютных значений отклонений профиля в пределах базовой длины (L). Rz - Высота неровностей профиля по десяти точкам. Сумма средних абсолютных значений высот пяти наибольших выступов профиля и глубин пяти наибольших впадин профиля в пределах базовой длины (L). Соответствие классов и параметров шероховатости Класс шероховатости VI V2 V3 V4 V5 V6 V7 V8 V9 V10 VII V12 V13 V14 Ra, мкм 80-40 40-20 20-10 10-5 5-2,5 2,5-1,25 1,25- 0,63 0,63- 0,32 0,32- 0,16 0,16- 0,08 0,08- 0,04 0,04- 0,02 0,02- 0,01 0,01- 0,008 V V 6 V V „,05/ 0,025/ 0,012/ o,oy Rz, мкм 320- 160 160- 80 80-40 40-20 20-10 10-6,3 6,3-3,2 3,2-2,6 2,6-0,8 0,8-0,4 0,4-0,2 0,2-0,1 0,1- 0,05 0,05- 0,025 Rz320/ Rzl60/ Rz80/ Rz40/ RzlO/ RZI RzO S/ Rz0 4/ RZO Rz0,05/ Базовая длина L, мм 8 2,5 0,8 0,25 0,08 Достигаемый класс шероховатости при разных способах изготовления строгание фрезерование сверление развёртывание шлифование . I ' I I :Г-1 I i L- притирка полировка, тонкая доводка Инструмент по металлу для станков Дополнительная информация
