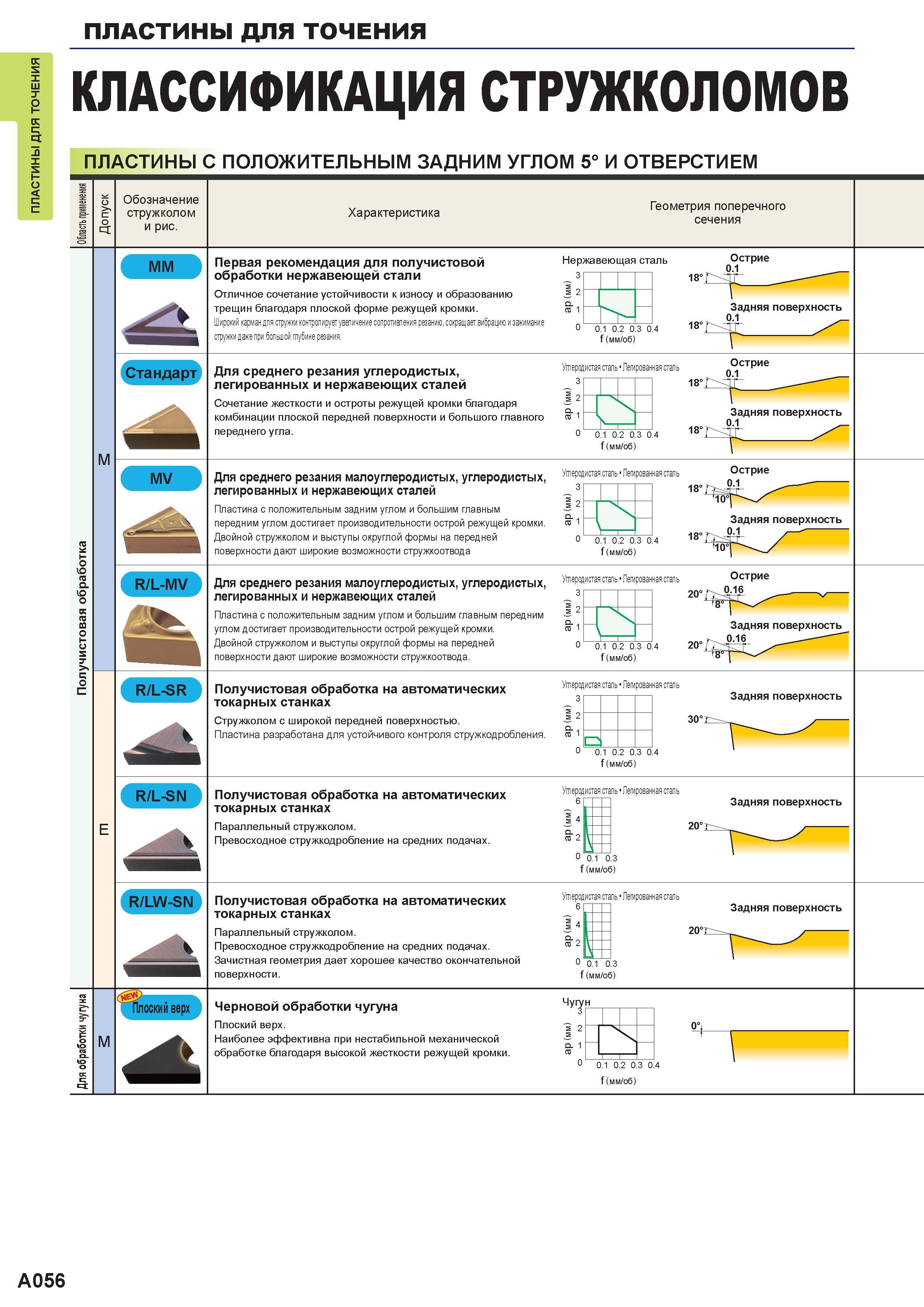

КЛАССИФИКАЦИЯ СТРУЖКОЛОМОВ Пластины сменные MITSUBISHI С ПОЛОЖИТЕЛЬНЫМ ЗАДНИМ УГЛОМ 5° И ОТВЕРСТИЕМ Обозначение стружколом и рис Характеристика Г

КЛАССИФИКАЦИЯ СТРУЖКОЛОМОВ Пластины сменные MITSUBISHI С ПОЛОЖИТЕЛЬНЫМ ЗАДНИМ УГЛОМ 5° И ОТВЕРСТИЕМ Обозначение стружколом и рис. Характеристика Геометрия поперечного сечения MM Первая рекомендация для получистовой обработки нержавеющей стали Отличное сочетание устойчивости к износу и образованию трещин благодаря плоской форме режущей кромки. Широкий карман для стружки контролируетувеличение сопротивления резанию, сокращает вибрацию и зажимание стружкидажепри большой глубинерезания. Нержавеющая сталь 31 I г 0 0.1 0.2 0.3 0.4 18° f (мм/об) Острие 0.1 Задняя поверхность 0.1 Для среднего резания углеродистых, легированных и нержавеющих сталей Сочетание жесткости и остроты режущей кромки благодаря комбинации плоской передней поверхности и большого главного переднего угла. Углеродистая сталь 3 )(мм2 я1 X Острие 0.1 Задняя поверхность 0.1 M 0 0.1 0.2 0.3 0.4 f (мм/об) Для среднего резания малоуглеродистых, углеродистых, легированных и нержавеющих сталей Пластина с положительным задним углом и большим главным передним углом достигает производительности острой режущей кромки. Двойной стружколом и выступы округлой формы на передней поверхности дают широкие возможности стружкоотвода Углеродистая сталь 3 )(мм2 я1 Острие 0 0.1 0.2 0.3 0.4 f (мм/об) О (О а о к (О оа о R/L-MV Для среднего резания малоуглеродистых, углеродистых, легированных и нержавеющих сталей Пластина с положительным задним углом и большим главным передним углом достигает производительности острой режущей кромки. Двойной стружколом и выступы округлой формы на передней поверхности дают широкие возможности стружкоотвода. Углеродистая сталь 3 )(мм2 я1 Острие с 0 0.1 0.2 0.3 0.4 20' f (мм/об) R/L-SR Получистовая обработка на автоматических токарных станках Стружколом с широкой передней поверхностью. Пластина разработана для устойчивого контроля стружкодробления. Углеродистая сталь 3 )(мм2 “0ql 0 0.1 0.2 0.3 0.4 f (мм/об) Задняя поверхность E R/L-SN йь Получистовая обработка на автоматических токарных станках Параллельный стружколом. Превосходное стружкодробление на средних подачах. Углеродистая сталь 6 (мм4 2 1 Задняя поверхность 0 0.1 0.3 f (мм/об) R/LW-SN Получистовая обработка на автоматических токарных станках Параллельный стружколом. Превосходное стружкодробление на средних подачах. Зачистная геометрия дает хорошее качество окончательной поверхности. Углеродистая сталь 6 (мм4 2 .1 0 0.1 0.3 f (мм/об) Задняя поверхность M Черновой обработки чугуна Плоский верх. Наиболее эффективна при нестабильной механической обработке благодаря высокой жесткости режущей кромки. Чугун м2 (м о. 1 я 0 X 0.1 0.2 0.3 0.4 f (мм/об) A056
