HOFFMANN GROUP | Справочник HOFFMANN GROUP 2012 Обработка резанием Garant (Всего 1091 стр.)

Классификация режущих инструментов для зенкования и зенкерования В зависимости от характера выполняемых работ, например, увеличение диамет

419 Справочник HOFFMANN GROUP 2012 Обработка материалов резанием Garant ToolScout Стр.391

419 Классификация режущих инструментов для зенкования и зенкерования В зависимости от характера выполняемых работ, например, увеличение диамет Справочник HOFFMANN GROUP 2012 Обработка материалов резанием Garant ToolScout Металлорежущий инструмент и инструментальная оснастка для станков Стр. 391

Классификация режущих инструментов для зенкования и зенкерования В зависимости от характера выполняемых работ, например, увеличение диамет

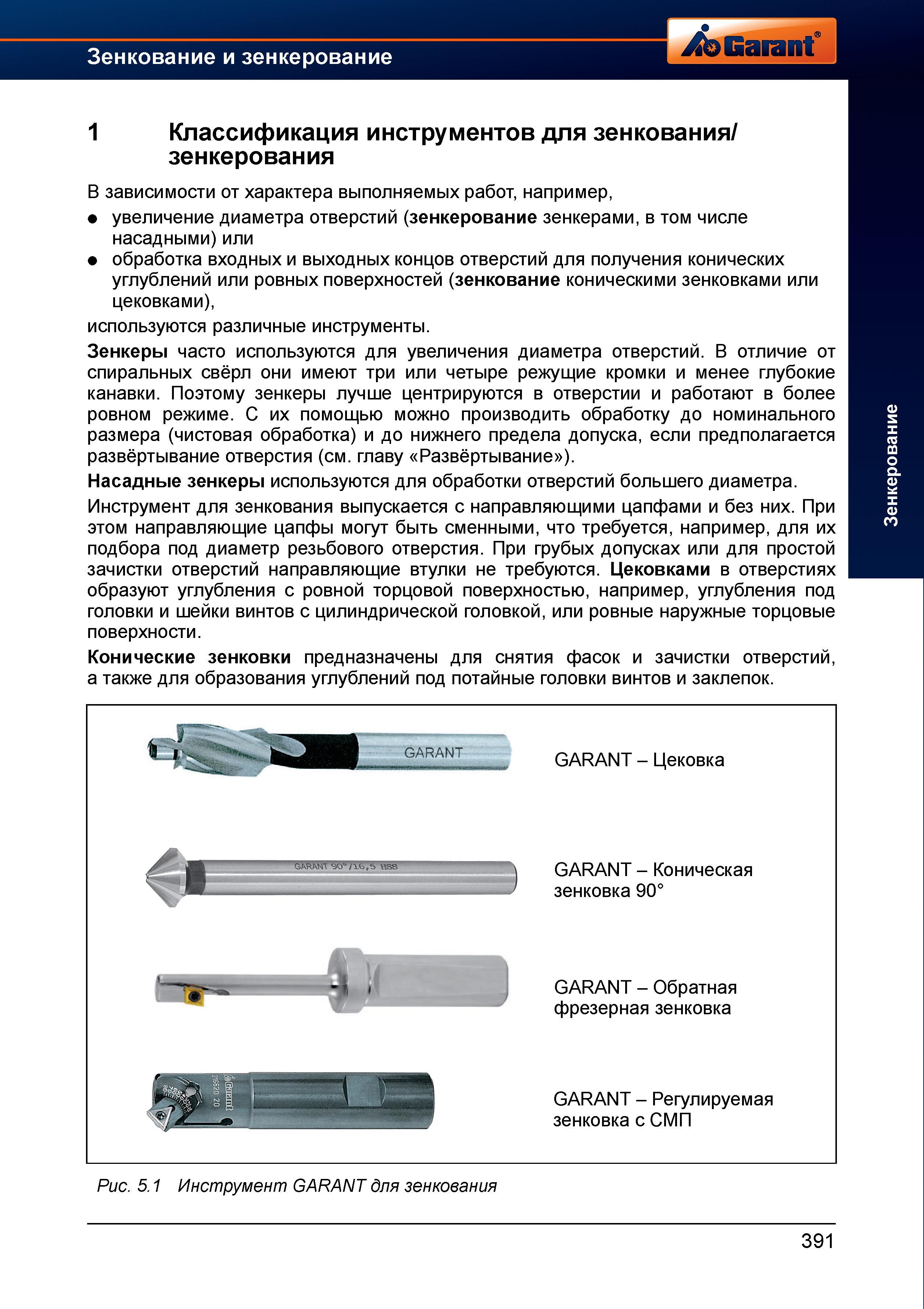

Классификация режущих инструментов для зенкования и зенкерования В зависимости от характера выполняемых работ, например, увеличение диаметра отверстий (зенкерование зенкерами, в том числе насадными) или обработка входных и выходных концов отверстий для получения конических углублений или ровных поверхностей (зенкование коническими зенковками или цековками), используются различные инструменты. Зенкеры часто используются для увеличения диаметра отверстий. В отличие от спиральных свёрл они имеют три или четыре режущие кромки и менее глубокие канавки. Поэтому зенкеры лучше центрируются в отверстии и работают в более ровном режиме. С их помощью можно производить обработку до номинального размера (чистовая обработка) и до нижнего предела допуска, если предполагается развёртывание отверстия (см. главу Развёртывание ). Насадные зенкеры используются для обработки отверстий большего диаметра. Инструмент для зенкования выпускается с направляющими цапфами и без них. При этом направляющие цапфы могут быть сменными, что требуется, например, для их подбора под диаметр резьбового отверстия. При грубых допусках или для простой зачистки отверстий направляющие втулки не требуются. Цековками в отверстиях образуют углубления с ровной торцовой поверхностью, например, углубления под головки и шейки винтов с цилиндрической головкой, или ровные наружные торцовые поверхности. Конические зенковки предназначены для снятия фасок и зачистки отверстий, а также для образования углублений под потайные головки винтов и заклепок. GARANT GARANT - Цековка GARANT - Коническая зенковка 90° GARANT - Обратная фрезерная зенковка GARANT - Регулируемая зенковка с СМП Рис. 5.1 Инструмент GARANT для зенкования 391




См.также / See also :

Металлообработка Учебники и справочники / Metal Cutting Technology Technical Guide

Особенности сверления металла / Drill a hole in metal

Токарная обработка металла / Basics of metal turning

Фрезерование на фрезерном станке / Basics of milling

Нарезание резьбы метчиками / Tapping

Развертывание отверстий и развертки по металлу / Reaming and reamer cutting tool

Расточка на токарном станке / Boring on a lathe

Растачивание отверстий на расточном станке / Boring on a boring machine


Зенкование и цекование отверстий Расчет режимов резания Цельный и сборный инструмент Garant Hoffmann




Справочник HOFFMANN GROUP 2012 Обработка резанием Garant (Всего 1091 стр.)

416 Основная резьба UNC Резьба гайки Обозначение Шаг Допуск Мин наруж 0 Мин средн 0 Макс средн 0 Мин внутр 0 Макс внутр ' 1-64 UNC Oder 0,397 Справочник HOFFMANN GROUP 2012 Обработка материалов резанием Garant ToolScout Металлорежущий инструмент и инструментальная оснастка для станков Стр. 388416 417 Основная резьба UNC Резьба гайки Обозначение Шаг Допуск Наруж 0 мин Средн 0 резьбы мин Средн 0 резьбы макс Внутр 0 резьбы мин 1-8 UNC Oder Справочник HOFFMANN GROUP 2012 Обработка материалов резанием Garant ToolScout Металлорежущий инструмент и инструментальная оснастка для станков Стр. 389417 418 Зенкование и цекование отверстий Расчет режимов резания Цельный и сборный инструмент Garant Hoffmann Оглавление раздела справочника немецк Справочник HOFFMANN GROUP 2012 Обработка материалов резанием Garant ToolScout Металлорежущий инструмент и инструментальная оснастка для станков Стр. 390418 Зенкование и цекование отверстий Расчет режимов резания Цельный и сборный инструмент Garant Hoffmann Оглавление раздела справочника немецк
Указатель справочника
420 Физические параметры резания при зенковании и зенкеровании Поперечное сечение стружки A в значительной мере определяет силу резания На рис Справочник HOFFMANN GROUP 2012 Обработка материалов резанием Garant ToolScout Металлорежущий инструмент и инструментальная оснастка для станков Стр. 392420 421 Силы, вращающий момент, потребляемая мощность при зенковании / зенкеровании Так как при зенкеровании и зенковании имеют место те же основн Справочник HOFFMANN GROUP 2012 Обработка материалов резанием Garant ToolScout Металлорежущий инструмент и инструментальная оснастка для станков Стр. 393421 422 Расчёт основного машинного времени при зенковании / зенкеровании Для определения основного машинного времени th используются те же уравнен Справочник HOFFMANN GROUP 2012 Обработка материалов резанием Garant ToolScout Металлорежущий инструмент и инструментальная оснастка для станков Стр. 394422
