Китайские силовые фрезерные патроны Derek BT-MLC для тяжелого фрезерования концевыми сборными и монолитными фрезами Изображение вспомогательного

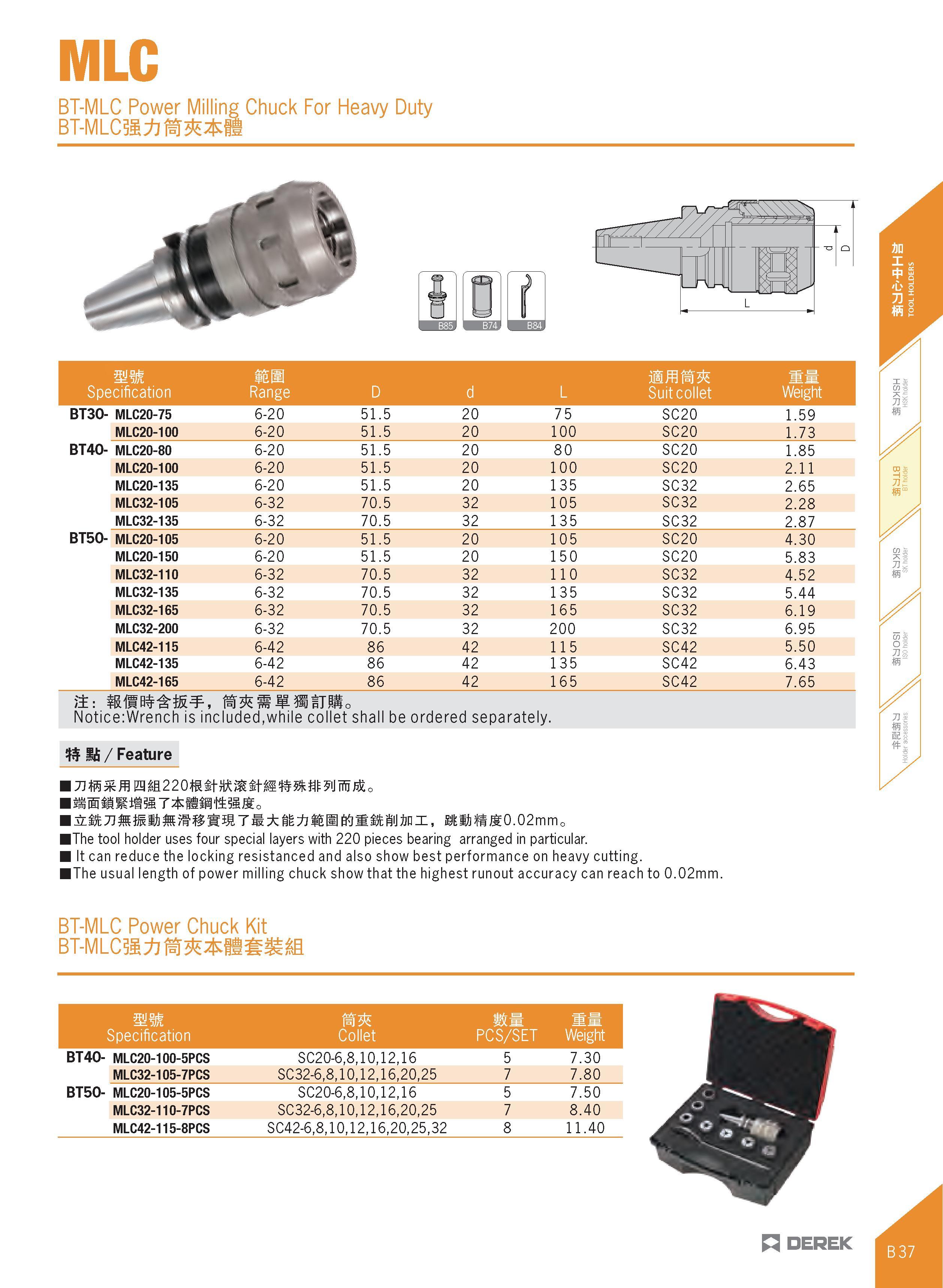

149 Каталог DEREK 2017 Режущий инструмент и оснастка инструментальная для станков Стр.B37

149 Китайские силовые фрезерные патроны Derek BT-MLC для тяжелого фрезерования концевыми сборными и монолитными фрезами Изображение вспомогательного Каталог DEREK 2017 Инструмент металлорежущий и станочная оснастка Фрезы концевые твердосплавные и с режущими сменными пластинами Резцы Державки Расточные головки  Стр. B37

Китайские силовые фрезерные патроны Derek BT-MLC для тяжелого фрезерования концевыми сборными и монолитными фрезами Изображение вспомогательного

Китайские силовые фрезерные патроны Derek BT-MLC для тяжелого фрезерования концевыми сборными и монолитными фрезами Изображение вспомогательного зажимного инструмента Основные размеры Код заказа по каталогу производителя Power Milling Chuck For Heavy Duty BT-MLC3£ m B mm ffiH ti Specification Range D d L Suit collet Weight BT30- MLC20-75 6-20 51.5 20 75 SC20 1.59 MLC20-100 6-20 51.5 20 100 SC20 1.73 MLC20-80 6-20 51.5 20 80 SC20 1.85 MLC20-100 6-20 51.5 20 100 SC20 2.11 MLC20-135 6-20 51.5 20 135 SC32 2.65 MLC32-105 6-32 70.5 32 105 SC32 2.28 MLC32-135 6-32 70.5 32 135 SC32 2.87 MLC20-105 6-20 51.5 20 105 SC20 4.30 MLC20-150 6-20 51.5 20 150 SC20 5.83 MLC32-110 6-32 70.5 32 110 SC32 4.52 MLC32-135 6-32 70.5 32 135 SC32 5.44 MLC32-165 6-32 70.5 32 165 SC32 6.19 MLC32-200 6-32 70.5 32 200 SC32 6.95 MLC42-115 6-42 86 42 115 SC42 5.50 MLC42-135 6-42 86 42 135 SC42 6.43 MLC42-165 6-42 86 42 165 SC42 7.65 j±: Notice:Wrench is included,while collet shall be ordered separately. S i£ / Feature Jt0.02mmo The tool holder uses four special layers with 220 pieces bearing arranged in particular. It can reduce the locking resistanced and also show best performance on heavy cutting. The usual length of power milling chuck show that the highest runout accuracy can reach to 0.02mm. BT-MLC Power Chuck Kit BT-MLC3S m : :fi Sli mm Specification Collet PCS/SET Weight BT40- MLC20-100-5PCS SC20-6,8,10,12,16 5 7.30 MLC32-105-7PCS SC32-6,8,10,12,16,20,25 7 7.80 BT50- MLC20-105-5PCS SC20-6,8,10,12,16 5 7.50 MLC32-110-7PCS SC32-6,8,10,12,16,20,25 7 8.40 MLC42-115-8PCS SC42-6,8,10,12,16,20,25,32 8 11.40 H DEREK
