INGERSOLL | Каталог INGERSOLL 2014 Фрезерный инструмент (Всего 668 стр.)

Хвостовик Whistle Notch DIN 1835 E для осевого режущего инструмента Цилиндрический с лыской под углом 2 градуса Сверло с СМП Ingersoll для сверления глубиной до

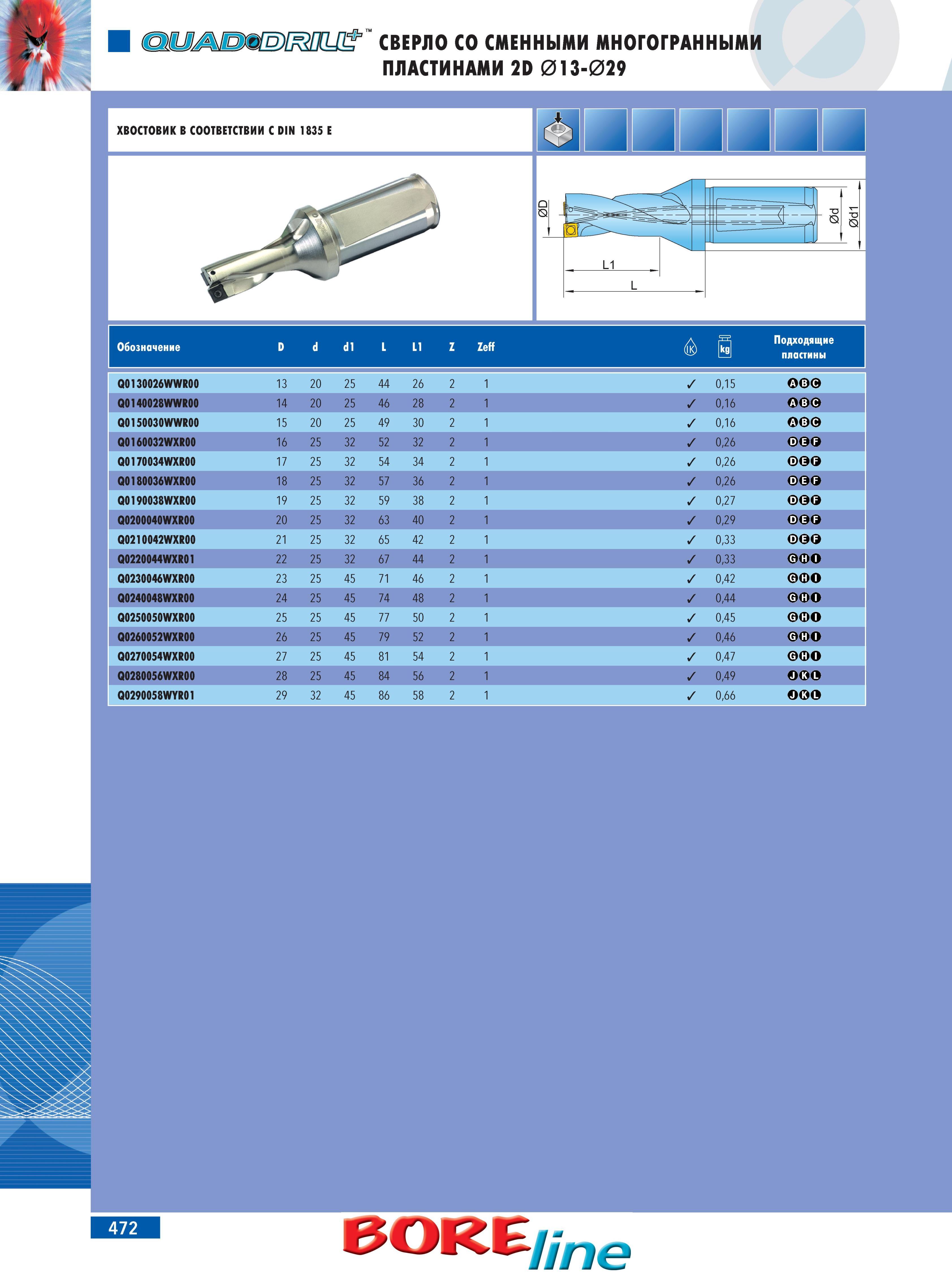

476 Каталог INGERSOLL 2014 Фрезерный инструмент Инструментальная оснастка Сверла Стр.472

476 Хвостовик Whistle Notch DIN 1835 E для осевого режущего инструмента Цилиндрический с лыской под углом 2 градуса Сверло с СМП Ingersoll для сверления глубиной до Каталог INGERSOLL 2014 Фрезерный инструмент Инструментальная оснастка Сверла Стр. 472

Хвостовик Whistle Notch DIN 1835 E для осевого режущего инструмента Цилиндрический с лыской под углом 2 градуса Сверло с СМП Ingersoll для сверления глубиной до

Хвостовик Whistle Notch DIN 1835 E для осевого режущего инструмента Цилиндрический с лыской под углом 2 градуса Сверло с СМП Ingersoll для сверления глубиной до 2-х диаметров СВЕРЛО СО СМЕННЫМИ МНОГОГРАННЫМИ ПЛАСТИНАМИ 2D 013-029 Хвостовик инструмента в соотвтствии со стандартом DIN 1835 E Резьбовой и осевой режущий инструмент Ingersoll Обозначение D d d1 L L1 Z Zeff 1 Подходящие пластины Q0130026WWR00 13 20 25 44 26 21 3 0,15 0 Q0140028WWR00 14 20 25 46 28 21 3 0,16 0 Q0150030WWR00 15 20 25 49 30 21 3 0,16 0 Q0160032WXR00 16 25 32 52 32 21 3 0,26 000 Q0170034WXR00 17 25 32 54 34 21 3 0,26 000 Q0180036WXR00 18 25 32 57 36 21 3 0,26 000 Q0190038WXR00 19 25 32 59 38 21 3 0,27 000 Q0200040WXR00 20 25 32 63 40 21 3 0,29 000 Q0210042WXR00 21 25 32 65 42 2 1 3 0,33 00 Q0220044WXR01 22 25 32 67 44 21 3 0,33 Q0230046WXR00 23 25 45 71 46 21 3 0,42 Q0240048WXR00 24 25 45 74 48 21 3 0,44 Q0250050WXR00 25 25 45 77 50 21 3 0,45 Q0260052WXR00 26 25 45 79 52 21 3 0,46 Q0270054WXR00 27 25 45 81 54 2 1 3 0,47 Q0280056WXR00 28 25 45 84 56 21 3 0,49 Q0290058WYR01 29 32 45 86 58 21 3 0,66 UOREne
